Звукоизоляция межэтажных перекрытий, шумоизоляция потолка в деревянном доме

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель — индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика — по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории «шум от соседей сверху», причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 «Защита от шума» . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием — не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированый в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше.

При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топольную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. «плавающего пола», либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от «недостающих» до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет «тютелька в тютельку» добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. «звуковых мостиков», наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционого пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: «Я не так богат, чтобы оплачивать покой моего соседа снизу».

Вторая опасность — что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего — это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровен ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например — Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий «снизу» в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями — кафе, ресторанами или магазинами — возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные — Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума пр котром сосдеи сверху действительно перестают писать жалобы на заведение составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

  • наличие виброподвесов;
  • отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку «Вибростек-М»).

Для решения более «скромных» акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через «третьи» стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

Звукоизоляция перекрытия между этажами – технология монтажа + видео

Качественная звукоизоляция перекрытия между этажами играет очень важную роль, так как этот показатель обеспечивает наше комфортное времяпрепровождение. Поэтому не спешите строить, а познакомьтесь с нашими советами.

Зачем нужна звукоизоляция перекрытия между этажами?

Прежде всего, стоит разобраться с самим термином, что же такое звукоизоляция? Это ослабление уровня шума во время его проникновения через пол, стены, перекрытия, чердак, крышу, двери, окна и другие ограждающие конструкции. Достигается же подобный эффект, чаще всего, благодаря использованию специальных строительных материалов, обладающих отличными изоляционными характеристиками. Также добиться положительного результата можно и за счет воздушной прослойки.

Фото звукоизоляции перекрытий в доме, peredelka.tvФото звукоизоляции перекрытий в доме, peredelka.tv

Выделяют две основных категории шума – ударный и воздушный. Первый появляется во время механического взаимодействия, например, передвижения тяжелой мебели или же других предметов, ходьбы и всего подобного. Таким образом, ударный шум может возникнуть в любое время дня и ночи, так как сложно запретить соседям сверху ходить по своей собственной квартире в то время суток, когда им захочется.

На фото - уровни шума, all-generator.ruНа фото - уровни шума, all-generator.ru

Что же насчет воздушного шума, так он регламентируется законодательством, именно его источниками служат игра на музыкальных инструментах, звуки телевизора, магнитофона и т.д. Тем не менее, хочется покоя не только ночью, когда по нашему жилищному кодексу запрещается шуметь, но еще и днем. Поэтому о звукоизоляции своего жилища стоит позаботиться еще на стадии строительства или, в крайнем случае, капитального ремонта.

Звукоизоляция в межкомнатных перекрытиях – материалы и их разнообразие

Как говорилось выше, существуют разные способы повысить шумоизоляцию помещения. Один из наиболее экономных – оставлять между перекрытиями воздушную подушку. Правда, не забывайте, что «у дешевой рыбки всегда будет и не самая вкусная юшка», так что лучше немного потратиться и купить специальный материал, обладающий необходимыми свойствами. Сегодня огромной популярностью пользуются рулонные маты, структура которых состоит из пустотных, не сообщающихся между собой мембран.

Фото рулонного мата для звукоизоляции перекрытий, iosif39.land.ruФото рулонного мата для звукоизоляции перекрытий, iosif39.land.ru

А для того чтобы была обеспечена звукоизоляция в межкомнатных перекрытиях, материалы используются более разнообразные. Так, неплохо себя зарекомендовали сэндвич-панели, состоящие из двух жестких листов и утеплителя, расположенного между ними. Также нашла свое применение для этих целей и минеральная вата. Есть еще один «экологичный» вариант, правда, в этом случае придется помучиться, так как создавать этот материал нужно самому. А именно, можно перемешать опилки с глиной или гипсом и заполнить этим составом средний слой в конструкции каркасного строительства.

На фото - сэндвич-панель для звукоизоляции перекрытий, domanedorogo.ruНа фото - сэндвич-панель для звукоизоляции перекрытий, domanedorogo.ru

Новыми, но уже отлично зарекомендовавшими себя в деле изоляции являются напыляемые покрытия. Наносятся они с помощью специального оборудования. Их особенностью является возможность регулирования толщины слоя. Так что создать тишину есть из чего, к тому же, в пользу шумоизоляции постройки говорит еще и то, что практически все материалы, которые применяются для уменьшения проникновения звука в помещение, обладают еще и теплоизоляционными свойствами.

Как правильно подобрать материал для изоляции?

В общем, выбор материалов на сегодняшний день достаточно велик, и главное, чем нужно руководствоваться в данном вопросе – особенности строения. Так, например, звукоизоляция перекрытия в деревянном доме лучше всего достигается с применением плит EURO-ЛАЙТ. Кроме того, этот материал обладает отличными противопожарными свойствами (выдерживает температуру в пределах 1000 °С), а это очень важно, особенно для деревянных конструкций.

Фото плит EURO-ЛАЙТ, tepluha.ruФото плит EURO-ЛАЙТ, tepluha.ru

Рулонные маты нашли свое применение как для кирпичных, бетонных или же деревянных перегородок старых типовых домов, так и для стен из более современного строительного материала – гипсокартона. В первом случае необходимо делать из профилей каркас, внутри которого и будут клеиться полосы изоляционного материала. Во втором же, матами наполняют пространство внутри гипсокартонной стены.

Звукоизоляция межэтажных перекрытий – технология монтажа

Как видно, звукоизоляция междуэтажных перекрытий достигается с помощью разных материалов, однако технологический процесс, не зависимо от того, какой материал был выбран, одинаковый.

Как сделать звукоизоляцию межэтажных перекрытий — пошаговая схема

Шаг 1: Подготовка основания

Существует несколько способов снизить уровень шума в доме, один из них – «плавающий пол». Но практически любой процесс в строительстве начинается с подготовки места работы. Звукоизоляция помещения не является исключением. Приступаем к очистке поверхности. Основа, будь то межэтажное перекрытие или же межкомнатная перегородка, должна быть ровной и чистой. Так что берем в руки пылесос и начинаем уборку. В случае, когда речь идет не о строительстве нового дома, а о ремонте старого, необходимо удалить с пола прежнее покрытие и проверить стяжку на наличие неровностей, перепадов уровня и других дефектов. Если таковые есть, то немедленно устраняем их.

На фото - схема устройства плавающего пола, pro100master.ruНа фото - схема устройства плавающего пола, pro100master.ru

Шаг 2: Монтаж опалубки или каркаса

Настил не должен касаться стен и перегородок, в противном случае могут возникнуть акустические мосты, которые значительно снизят уровень шумоизоляции. Так что с помощью гипсокартона, тонких досок или же фанеры делаем временную опалубку по периметру всего помещения. А на стены (из кирпича или бетона) устанавливается каркас, для этих целей можно использовать профили либо деревянные бруски, которые крепятся вертикально с шагом 600 мм. В принципе, подобную обрешетку можно сделать и на полу вместо опалубки, тогда это будет несколько иная технология, чем описывалась ранее.

Шаг 3: Укладка изоляции

Если выбран способ «плавающий пол», то поверх подготовленной плиты перекрытия укладывается ровным слоем звукоизоляционный материал. Начинать укладку следует от угла. При этом помните, слой должен быть равномерным, не допускается наличие зазоров либо щелей, так что для достижения лучшего результата все стыки можно проклеить. Далее следует слой гидроизоляции. В случае с перегородками этот уровень материала укладывается в каркас, также лучше будет зафиксировать его с помощью клея.

Ни в коем случае нельзя оставлять пустоты, так как тогда желаемого эффекта не добиться. Звукоизоляция деревянных межэтажных перекрытий предполагает использование пожароустойчивых материалов. Перед тем, как укладывать минеральную вату, маты или другой вариант на пол, не мешает положить и слой пароизоляции. Он не даст влаге, поднимающейся снизу вверх, испортить материалы. Если применяется технология с каркасом, то заполнять его лучше в распор, т.е. ширина ячейки изоляции должна быть немного больше шага между профилями.

Фото звукоизоляции для плавающего пола, rpsengineering.ruФото звукоизоляции для плавающего пола, rpsengineering.ru

Шаг 4: Стяжка и обшивка

Теперь наступило время стяжки. Для этого на слой гидроизоляции устанавливаются маяки (их высота должна быть не более 15 мм и не менее 10 мм), сверху которых укладывается армирующая сетка и направляющие. Используем в работе строительный уровень. Далее заливается раствор. После того, как стяжка хорошенько застынет, нужно снять опалубку, а образовавшиеся пустоты (между стенами и стяжкой) следует также заполнить звукопоглощающим материалом. Межкомнатные перегородки, чаще всего, зашиваются гипсокартоном. Для максимального эффекта лучше установить его в два слоя со смещенными швами (где-то на 20 см). Все щели следует заполнить герметиком.

На фото - обустройство стяжки для плавающего пола, isolon.at.uaНа фото - обустройство стяжки для плавающего пола, isolon.at.ua

Шаг 5: Декорирование

И, конечно же, последним этапом является нанесение декоративного покрытия – ламинат, линолеум или же паркет для пола, обои или краска – для стен. В этом вопросе можно поэкспериментировать, так как нынешние материалы и технологии никак не ограничивают полет нашей фантазии. Обязательно нужно помнить, что исключительно звукоизоляция актуальна для межэтажных перекрытий, которые разграничивают отапливаемые помещения. Для чердачных и цокольных этажей необходимо подбирать такой материал, чтобы на высоте были не только его звукоизоляционные свойства, но и теплоизоляционные.


Как создать правильную звукоизоляцию деревянных межэтажных перекрытий

Звукоизоляция деревянных перекрытийЗвукоизоляция деревянных перекрытий

Деревянные перекрытия, сделанные своими руками в частном доме, имеют плюсы и минусы. К плюсам можно отнести экологические свойства древесины. Ее природное тепло, текстуру и запах. К тому же, при возведении перекрытия на деревянных балках не требуется применение специальной техники. Бревно – не бетонная плита, которую нужно поднимать и укладывать с помощью автокрана. Минусы деревянных балок перекрытия пролета также вытекают из свойств древесины. Под воздействием температуры и влаги дерево способно «двигаться». В отличие от монолитного или плитного перекрытия, деревянное не является сплошным. Это означает, что тепло- и звукоизоляция деревянных конструкций должна быть выполнена по всем правилам. Только тогда тепло и звук не будут проходить между этажами.

Что такое шум и звукоизоляция

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Шумоизоляция полаШумоизоляция пола

Шумы и звуки по своей физической природе – это волновая вибрация. Она может порождаться:

  • акустическими звуками. Это человеческая речь, музыка, звуки животных, переданные вживую или посредством теле-, радиоаппаратуры или компьютера. Степень защиты от акустических шумов (индекс Rw), должна быть не ниже 45 децибел для межэтажных перекрытий;
  • звуками от ударов. Например, стук каблуков, звуки от упавших предметов или от сдвигания мебели. Степень проникновения звуков от стука и ерзания (индекс Lmw) в жилом помещении не должны превышать предельный уровень в 66 децибел;
  • звуки от нагрузок на несущие конструкций и крепежные элементы в них. Это всевозможные скрипы винтов, болтов, с помощью которых собрано деревянное перекрытие.

Деревянный полДеревянный пол

Шумы и звуки легко распространяются в пространстве. Они также могут проходить и сквозь материалы перегородок. Препятствия звуку нужно выстраивать не только между основными несущими деревянными конструкциями, но и отсекать шум от соприкосновения со всеми поверхностями. Это относится и к балкам, и к деревянным материалам отделки потолка и пола.

Звукоизоляция домаЗвукоизоляция дома

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

Звукоизоляция половЗвукоизоляция полов

Деревянное перекрытие на балках

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Деревянное перекрытиеДеревянное перекрытие

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Должен получиться такой «пирог»: кирпич – уплотнение из рубероида – прокладка из дерева – конец балки в кольце из рубероида – воздушный проем – стена.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Деревянное перекрытиеДеревянное перекрытие

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие деревянного домаПерекрытие деревянного дома

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Перекрытие на лагахПерекрытие на лагах

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Перекрытие на лагахПерекрытие на лагах

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Важно!

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Перекрытие на лагахПерекрытие на лагах

Совет!

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам. Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Перекрытие на лагахПерекрытие на лагах

Деревянное перекрытие дома

Материалы для звукоизоляции перекрытий из дерева

На этапе возведения конструкций необходимо позаботиться о снижении воздействия ударных шумов. Следом можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.

Материалы для звукоизоляцииМатериалы для звукоизоляции

К таким материалам относятся маты из минеральной ваты, базальтовые и древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Важно!

Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.

Минеральная ватаМинеральная вата

Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных конструкциях.

Звукоизоляционная мембранаЗвукоизоляционная мембрана

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Обустройство полаОбустройство пола

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Тепло-звукоизоляция деревянного полаТепло-звукоизоляция деревянного пола

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Деревянный полДеревянный пол

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция деревянного полаЗвукоизоляция деревянного пола

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Звукоизоляция деревянных перекрытий пескомЗвукоизоляция деревянных перекрытий песком

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

Песчаная звукоизоляция деревянного полаПесчаная звукоизоляция деревянного пола

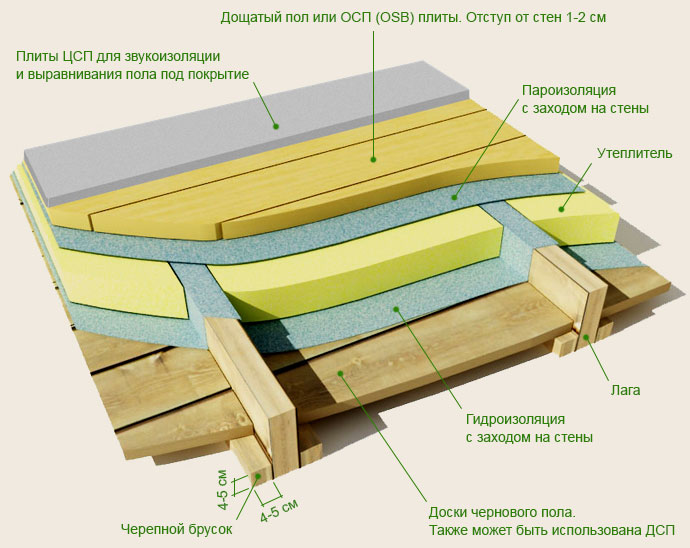

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Конструкция перекрытия из дерева на лагахКонструкция перекрытия из дерева на лагах

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Шумоизоляция пескомШумоизоляция песком

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Черновой полЧерновой пол

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Плавающий полПлавающий пол

Идея!

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Шумоизоляция потолкаШумоизоляция потолка

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

Также вы можете почитать наш материал о деревянных перекрытиях в доме из газобетона.

Предыдущая

МансардыРазновидности и особенности глухих окон для крыши

Следующая

МансардыКак сделать мансардную лестницу своими руками

Звукоизоляция межэтажных перекрытий в доме

Жизнь человека в современном городе нельзя назвать полностью комфортной. Причиной этому является не возрастающий темп, а постоянно нарастающий шум. Он сопровождает человека круглосуточно. Комфортным для слуха является уровень шума в 55 децибел в дневное время, и 45 дБ — ночью. Но такие показатели выдерживают не все строительные конструкции.

Основной дискомфорт в доме, квартире или офисе создает воздушный шум, передающейся через стены, потолок и пол. Межэтажное перекрытие является основным источником ударных шумов, возникающих при механическом воздействии на пол.

Межэтажная плита любого здания выполняет двойную роль. Это не только конструктивный элемент разграничения помещений, но одновременно — пол и потолок. Звукоизоляция гарантирует акустический комфорт в офисных помещениях и обеспечивает приватность личной жизни — в жилых.

Работы по уменьшению шумовой нагрузки можно выполнять при новом строительстве и в уже возведенных зданиях.

Звукоизоляция межэтажных перекрытий в эксплуатируемых зданиях

В панельных и кирпичных постройках в качестве перекрытия применяются железобетонные плиты (сборные или монолитные). Звукоизоляция сводится к комплексной работе с полом и потолком.

Для достижения необходимого акустического комфорта придётся пожертвовать высотой помещения. В зависимости от способа выполнения работ, потеря высоты составит от 7 до 12 см.

Пол по лагам

На первом этапе пол и стяжка подвергаются ревизии. При удовлетворительном состоянии стяжки — ограничиваются заделкой мелких трещин на плоскости и вдоль примыкания к стенам и перегородкам. Особое внимание необходимо уделить герметичности отверстий прохода труб отопления и водоснабжения. В случае отслоения стяжки или её разрушения — выполняют заливку новой стяжки.

Затем следует укладка пароизоляционного материала. Полосы стыкуются между собой с перехлестом в 100мм.

Третий этап — установка лаг по маякам. Шаг установки — 600мм. Это оптимальный размер для обеспечения необходимой жесткости пола и удобства монтажа звукоизолирующих плит.

На четвертом этапе производится монтаж базальтовой плиты Hotrock.

Окончательной операцией является монтаж чернового пола из досок или ДСП и укладка напольного покрытия.

Цементно-песчаная стяжка

Данный способ применяют при капитальном ремонте и реконструкции.

Первым слоем изолирующего «пирога» является водонепроницаемая пленка. Она укладывается с перехлестом 150мм и соединением кромки скотчем. Следом монтируются шумоизолирующие плиты. Для уменьшения структурного шума вдоль стен устанавливают кромку из ваты толщиной 150мм. После укладки финишного покрытия излишки обрезаются.

По уложенному звукоизолирующему материалу укладывают армирующую сетку, выставляют маяки и заливают цементно-песчаную стяжку. Укладка финишного покрытия пола осуществляется после окончательного высыхания стяжки.

Сухая стяжка

Устройство звукоизоляции перекрытия между этажами данным способом выполняется быстрее, но более требовательно к гидроизоляции перекрытия. Оптимальным вариантом считается битумная гидроизоляция и водонепроницаемая пленка.

Затем укладывается базальтовая вата на поверхность пола и по периметру стен. Высота этой кромки должна быть больше общей толщины нового пола. На слой звукоизоляционной ваты засыпают керамзит мелкой фракции, выравнивают по маякам правилом и уплотняют.

Следующая операция — укладка гипсоволокнистых плит в два слоя в шахматном порядке. Фиксация плит осуществляется клеем ПВА и саморезами. Укладывается «чистовой» пол, обрезаются излишки кромки ваты вдоль стен, и устанавливается плинтус.

Звукоизоляция межэтажных перекрытий при новом строительстве

Широкое распространение продукция HOTROCK получила в строительстве коттеджей по каркасной технологии.

Гарантировать акустический комфорт в каркасных домах из дерева или металла (ЛСТК) можно на стадии строительства. Нормативами предусмотрена толщина балок перекрытия этажей в 150 — 200мм. Укладка звукоизоляционного материала такой толщины обеспечит снижение звукового, структурного и ударного шума до минимальных значений.

Работы по шумоизоляции при каркасной технологии не требует специальных навыков. Единственное требование — укладка пароизоляционной мембраны под минеральную вату и сверху. Пароизоляционный материал сохранит базальтовый изолятор HOTROCK сухим, обеспечив его рабочие характеристики на протяжении всего срока службы.

Звукоизоляция HOTROCK

Компания HOTROCK предлагает комплексное решение шумоизоляции межэтажных перекрытий помещений различного назначения. Предприятие выпускает уникальную серию шумоизолирующего материала ACOUSTIC на основе базальтовой ваты. Коэффициент звукоизоляции Rw — 53дБ при толщине изолирующего слоя 100мм.

Конкурентные преимущества и особенности:

  • Высокая акустическая эффективность;
  • Влагоустойчивость;
  • Негорючесть;
  • Низкая теплопроводность;
  • Универсальность применения;
  • Экологическая безопасность.

Негорючесть материала и постоянная жесткость плит на протяжении всего срока эксплуатации — основные преимущества перед конкурентами — полистиролом и эковатой.

Шумопоглощающий HOTROCK ACOUSTIC — универсальный материал для нового строительства, ремонта и реконструкции. Материал предназначен для промышленного и гражданского строительства, отмечен знаком «100 лучших товаров РФ».

← Звукоизоляция сэндвич панелейЗвукоизоляция межкомнатных перегородок →

Звукоизоляция деревянных перекрытий: правила организации

Звукоизоляция деревянных перекрытий

Звукоизоляция деревянных перекрытий



Деревянные перекрытия, установленные в частном доме или коттедже, имеют свои плюсы и минусы. К плюсам можно отнести экологические свойства древесины. Ее природное тепло, текстуру и запах. К тому же, при возведении перекрытия на деревянных балках не требуется применение специальной техники. Бревно – не бетонная плита, которую нужно поднимать и укладывать с помощью автокрана. Минусы подобного перекрытия также вытекают из свойств древесины. Под воздействием температуры и влаги дерево способно «двигаться». В отличие от монолитного или плитного перекрытия, деревянное не является сплошным. Это означает, что тепло- и звукоизоляция деревянных перекрытий должна быть выполнена по всем правилам. Только тогда тепло и звук не будут проходить между этажами.

Что такое шум и звукоизоляция

Согласно общеизвестным физическим законам, тепло поднимается вверх. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Потери тепла через перекрытие, согласно принятым нормам в строительстве, могут составлять 15%. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Шумоизоляция пола

Шумоизоляция пола с применением минеральной ваты



Шумы и звуки по своей физической природе – это волновая вибрация. Она может порождаться:

  • акустическими звуками. Это человеческая речь, музыка, звуки животных, переданные вживую или посредством теле-, радиоаппаратуры или компьютера. Степень защиты от акустических шумов (индекс Rw), должна быть не ниже 45 децибел для межэтажных перекрытий;
  • звуками от ударов. Например, стук каблуков, звуки от упавших предметов или от сдвигания мебели. Степень проникновения звуков от стука и ерзания (индекс Lmw) в жилом помещении не должны превышать предельный уровень в 66 децибел;
  • звуки от нагрузок на несущие конструкций и крепежные элементы в них. Это всевозможные скрипы винтов, болтов, с помощью которых собрано деревянное перекрытие.
Деревянный пол

Деревянный пол



Шумы и звуки легко распространяются в пространстве. Они также могут проходить и сквозь материалы перегородок. Дерево хорошо проводит звуки. Поэтому препятствие звуку нужно выстраивать не только между основными несущими деревянными конструкциями. Но и отсекать шум от соприкосновения со всеми деревянными поверхностями. Это относится и к балкам, и к деревянным материалам отделки потолка и пола.

Звукоизоляция дома

Звукоизоляция каркасно-щитового дома матами



Добиться хорошей звуковой изоляции в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

Звукоизоляция полов

Тепло- и звукоизоляция пола минераловатными плитами вперехлест



Деревянное перекрытие на балках

Если речь идет о перекрытии из дерева, то вся конструкция держится на несущих балках. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Деревянное перекрытие

Изолирование деревянного перекрытия при помощи рубероида



Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Должен получиться такой «пирог»: кирпич – прокладка из рубероида – прокладка из дерева – конец балки в кольце из рубероида – воздушный проем – кирпичная стена.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Деревянное перекрытие

Крепление деревянной балки перекрытия



Подобный метод укладки балок применим и для стены из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со стеной. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие деревянного дома

Деревянное перекрытие на балках



Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Перекрытие на лагах

Установка лаг на балки



Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустят их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Перекрытие на лагах

Пол на лагах — надежный способ выполнения звукоизоляции перекрытия над неотапливаемыми помещениями или в мансардах



Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Важно!

Верхняя сторона балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Перекрытие на лагах

Полы по лагам – это наиболее распространенная и традиционная конструкция в частном домостроении



Совет!

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам. Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Перекрытие на лагах

Деревянный пол на лагах позволяет обойтись при строительстве дома без использования железобетонного перекрытия



Деревянное перекрытие дома



Материалы для звукоизоляции перекрытий из дерева

Если на этапе возведения перекрытия вы позаботились о его звукоизоляции от ударных шумов, то можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Между его волокнами есть воздух. Именно благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.

Материалы для звукоизоляции

Материалы для звукоизоляции



К таким материалам относятся маты из минеральной ваты, базальтовые плиты, древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Важно!

Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Деревянное перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.

Минеральная вата

Минеральная вата



Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных перекрытиях.

Звукоизоляционная мембрана

Звукоизоляционная мембрана



Правила звукоизоляции мягкими материалами

Прежде чем начать работы по звукоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые  задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Обустройство пола

Обустройство пола



Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Тепло-звукоизоляция деревянного пола

Тепло-звукоизоляция деревянного пола



Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Деревянный пол

Монтаж деревянного пола



Волокнистые материалы лучше поглощают высокие частоты, а настилы — низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция деревянного пола

Звукоизоляция деревянного перекрытия



Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах песка. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Звукоизоляция деревянных перекрытий песком

Звукоизоляция деревянных перекрытий песком



Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы деревянное перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

Песчаная звукоизоляция деревянного пола

Песчаная звукоизоляция деревянного пола



На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Конструкция деревянного перекрытия на лагах

Конструкция деревянного перекрытия на лагах



Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Песок в деревянном перекрытии будет и защитой от шума, и хорошей теплоизоляцией.

Шумоизоляция песком

Песчаная шумоизоляция пола на лагах



Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком



Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем — основной пол.

Черновой пол

Черновой пол на лагах



Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном войлочном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок.

Плавающий пол

Устройство пола «плавающим способом»



Идея!

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а индекс Lnw – не выше 66.

Шумоизоляция потолка

Шумоизоляция потолка деревянного дома



Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция деревянного перекрытия создадут теплую и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий



Звукоизоляция межэтажных деревянных перекрытий – выбор материала и способ устройства

Любые перекрытия — это потенциальный источник теплопотерь и
проникновения шума.

В случае с деревянными балками можно отметить, что
древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают
издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о
правильной звукоизоляции перекрытий (шумоизоляция).



Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

  • ударный шум. Отражает звук шагов, падение предметов,
    перемещение мебели. Характеризуется индексом приведенного уровня ударного шума
    Lnw;
  • воздушный (акустический) шум. Звуковые волны, которые
    передаются по воздуху. Источником может выступать голос проживающих, звук теле-
    и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.
  • структурный шум. По сути, это разновидность ударного шума, в
    отличие от которого, проводниками шума являются места соединения строительных
    конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации,
звукоизоляция межэтажных деревянных перекрытий проводится с использованием
нескольких видов изоляторов. Главное требование – высокий коэффициент
звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватойВ качестве основного звукоизолятора лучше отдать
предпочтение волокнистым материалам, т.к. их структура способствует тому, что
большинство звуков гасится о нее (т.е. происходит максимальное
звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Звукоизоляция деревянных перекрытий — черновой пол ДСП — ОСБДополнительную изоляцию от звуков создаст обустройство
чернового пола из ДСП или ОСБ. При этом, листы не крепятся к лагам, а фиксируются
между собой саморезами или гвоздями. На балках такой пол держится под
собственным весом (по принципу плавающего пола). И благодаря отсутствию
жесткого соединения с перекрытием сокращается вероятность проникания шумов
извне.

Звукоизоляция между стеной и перекрытиемЧтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене.

Звукоизоляция деревянных перекрытий — войлок на балкахЗакрепленный на балках войлок также снижает уровень шумов.

Звукоизоляция деревянных перекрытий — подложкаРазмещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции
перекрытий должны выполняться на этапе строительства здания. Схема расположения
материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного
материала, звукоизоляция деревянных перекрытий различного назначения проводится
с соблюдением разных требований.

  • Звукоизоляция перекрытия нежилого чердака по деревянным
    балкам считается выполненной эффективно, если индекс изоляции воздушного шума
    Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой
    минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если
    высота балок меньше этой величины, то на них можно набить лаги. И следующий
    слой материала поместить между лагами. Для того чтобы не создавались мостики
    холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков
    будут закрыты следующим слоем ваты.
  • Звукоизоляция межэтажных перекрытий будет достаточной в
    случае использования матов из минеральной или базальтовой ваты уложенных слоем
    не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой
    уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в
таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от
шума».

Подробные данные, отображающие индекс приведенного уровня
ударного и воздушного шума Rw в зависимости от расположения перекрытия
представлены в таблице.

Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

  • Rw равен или превышает нормативное значение;
  • Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного
материала не защищает помещение от звуков, проникающих через стены. Поэтому
звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по
потолку

Методика была описана на одном строительном форуме,
грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект
достойный.

Звукоизоляция деревянных балочных перекрытий между этажами
минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из
минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и
тд).

Марка акустической изоляции выбирается на ваше усмотрение,
принцип у всех производителей один. Варьируется размер и плотность (толщина от
40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит,
определенных габаритов.

Внимание!
Монтаж ваты выполняется строго в защитных очках и
респираторе.

Преимущество ваты – отличное звукопоглощение, в частности,
хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем
толще слой, тем больше он способен поглотить (имеется ввиду спектр низких
частот). Следует понимать, что именно низкие частоты сильно передаются через
деревянные перекрытия и избавиться от их проникновения очень трудно. Почему
так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в
роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду
конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу
шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука,
представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант,
ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается
звукоизолятор. В качестве звукопоглотителя может использоваться:

  1. Минеральная вата (минвата)
  2. Базальтовое волокно
  3. Минплита
  4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не
меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами
звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная
антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит,
а тлеет).

Строительный (технический) войлок – плотный материал из
шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3,
толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров,
теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде
полотнищ.

Поглотитель звука между перекрытием и мембраной делается не
только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс,
возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий — виброподвесДля достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной
потолок.

Самодельный виброподвесЗвукоизоляционный пирог крепится по периметру к стенам, а
посредине к балкам только посредством амортизирующих креплений (эластичный
потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно
купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между
перекрытием и мембраной. Получается, так сказать, потолок с резонансным
поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится
сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо
неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а
тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком
устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое
главное, звук гасится частично, т.к. основной резонанс передается по лагам.
Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком

Звукоизоляция перекрытий песком

Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон

Технология устройства звукоизоляции перекрытий под гипсокартон

Итог

Технология звукоизоляции перекрытий для деревянного дома в
отличие от кирпичных и бетонных строений имеет ряд особенностей, которые
непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими
характеристиками. Описанные выше способы помогут изолировать или значительно
снизить проникновение звуковых волн между этажами в каркасных коттеджах, а
также в домах из оцилиндрованного бревна или бруса.

Звукоизоляция межэтажных перекрытий

Журнал «Технологии строительства»  2002 г.  №5
Александр Боганик

Звукоизоляция межэтажных перекрытий

В предыдущей статье, посвященной увеличению звукоизоляции перегородок, в качестве основной акустической характеристики строительных конструкций рассматривался индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных перекрытий в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель — индекс приведенного уровня ударного шума Ln,w, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика — по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории «шум от соседей сверху», причиной чему служит именно недостаточная звукоизоляция перекрытий.

Нормативными документами, регламентирующими звукоизоляционные свойства строительных конструкций, в настоящее время являются СНиП-II-12-77 «Защита от шума» и нормы МГСН 2.04-97 «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях», действующие на территории Москвы с 1997 года на правах дополняющего и уточняющего документа. Строительные нормы МГСН 2.04-97, как и полагается относительно новому изданию, представляют из себя более развернутый документ. В нем требования к звукоизоляционным характеристикам строительных конструкций варьируются в зависимости от заданной категории комфортности здания. В современных экономических условиях это весьма важно, поэтому проектирующие и инспектирующие организации даже в других крупных городах и регионах России охотно применяют нормы МГСН в своей работе.

Для конструкций межэтажных перекрытий жилых зданий согласно нормам МГСН 2.04-97 в качестве нормативных значений приняты следующие величины.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw=52 дБ.

Но для плит перекрытия толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw=51 дБ. И это при том, что введенный еще в 1977 г. СНиП устанавливает минимальное значение индекса изоляции воздушного шума перекрытием не менее Rw=52 дБ! К слову сказать, в нормах МГСН историческая справедливость, а вернее несправедливость, узаконена — здания с подобными стенами и перекрытиями отнесены к категории В. Величина требуемой изоляции воздушного шума стенами и перекрытиями между квартирами для домов данной категории снижена на 2 дБ по сравнению со СНиП от 1977 года и составляет Rw=50 дБ. Тем самым без проведения каких-либо дорогостоящих мероприятий звукоизоляция громадного количества жилых зданий стала удовлетворять требованиям нормативных документов.

Так или иначе, звукоизолирующая способность перекрытия в отношении воздушного шума формируется на стадии заводского изготовлении строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции перекрытия можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в перекрытиях между квартирами. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных перекрытий может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw=55 дБ и выше.

При этом, когда здание уже построено, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит перекрытия. Таким образом, если при строительстве был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты перекрытия, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине перекрытия (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Ln,w=74 дБ. Как видно из таблицы, данное значение намного превышает все приведенные там предельно допустимые уровни.

Категории зданий:

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик перекрытия, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топальную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция перекрытия.

Увеличение изоляции ударного шума перекрытием

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите перекрытия дополнительной конструкции пола на упругом основании, т.н. «плавающего пола», либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита перекрытия толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lw,n=80 дБ. В отличие от «недостающих» до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lw,n=60 дБ для зданий категории В) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху. И если в предыдущей публикации речь шла о том, что существующие санитарные нормы и понятие акустического комфорта — вещи, расположенные достаточно далеко друг от друга, то что же можно сказать в данном случае?

Вариант, когда на плиту перекрытия без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от звукоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под паркетную доску рулонного материала «Шуманет-100» c индексом изоляции ударного шума Ln,w=18 дБ позволяет добиться соответствия требованиям строительных норм для зданий минимальной категории комфортности (Ln,w=60 дБ) в случае бетонного перекрытия толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом является применение следующей конструкции плавающего пола (рис.1). На плиту перекрытия укладывается слой упругого звукоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края звукоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. «звуковых мостиков», наличие которых приводит к существенному снижению эффекта звукоизоляции.

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что звукоизоляцию вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: «Я не так богат, чтобы оплачивать покой моего соседа снизу».

Вторая опасность — что звукоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего — это плиты из стеклянного штапельного волокна «Шуманет-П60» толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м индекс изоляции ударного шума такой конструкции равен Ln,w=37 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума (Ln,w=55 дБ) при любой толщине несущей плиты перекрытия. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. Более тонкий рулонный материал «Вибросил-Е» толщиной 11 мм, уложенный под стяжку с поверхностной плотностью не менее 80 кг/м, обеспечивает снижение уровня ударного шума на Ln,w=32 дБ.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения звукоизоляции путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения

Проблема увеличения изоляции межэтажного перекрытия со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении звукоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня ударного шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность звукоизоляционных мероприятий «снизу» редко превышает величину 15 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями — кафе, ресторанами или магазинами — возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, межэтажное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной звукоизоляции считается подвесной потолок из гипсоволокнистых листов (ГВЛ) с шарнирными подвесами в сочетании с подвесным звукопоглощающим потолком, расположенным ниже.

Нижеприведенная схема дополнительной звукоизоляции перекрытия применялась в одном из московских ресторанов, расположенном на первом этаже жилого дома.

Измеренный индекс изоляции воздушного шума исходной конструкцией перекрытия, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw=48 дБ (расчетное значение Rw=52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw=62 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее Rw=14 дБ.

Была предложена следующая конструкция подвесных потолков (рис. 2):

Вышеприведенная схема устройства дополнительной звукоизоляции перекрытия с некоторыми изменениями применяется также при строительстве студий, концертных залов и кинотеатров.

Для решения более «скромных» акустических задач величины воздушных зазоров в конструкциях потолков могут уменьшаться, конструкция может упрощаться, т.е. выполняться частично. Например, для снижения ударного и воздушного шума от соседей сверху в панельных и блочных домах с высотой потолка до 2.8 м чаще всего используется более простая схема. К плите перекрытия подвешивается подвесной потолок «Ecophon Harmony» (поз. 8, 9, 10, 11 на рис. 2) с двумя слоями звукопоглощающей ваты «Шуманет-БМ» толщиной по 50 мм (поз. 7 на рис. 2), которая помещается во внутреннее пространство между плитой перекрытия и акустическим потолком. Общая толщина звукопоглощающего потолка в таком случае составляет 170 мм, а величина снижения шума в защищаемом помещении (в зависимости от ситуации) равна 8-10 дБА.

Для всех конструкций с использованием подвесного потолка из ГВЛ принципиально важными являются следующие решения:

В заключение необходимо отметить, что при проведении любых звукоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через «третьи» стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную звукоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

Leave Comment

Ваш адрес email не будет опубликован.
