Гидроаккумулятор своими руками, пошаговое руководство, картинки.

Гидроаккумулятор – это устройство которое стоит после насоса и стабилизирует давление в системе, а также защищает ее от скачков и чрезмерного износа. Такие агрегаты есть в продаже, но мы попробуем создать гидроаккумулятор своими руками. Весь процесс мы задокументировали и он изложен далее.

Гидроаккумуляторы

Гидроаккумуляторы

Устройство гидроаккумулятора

Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.

Схема гидроаккумулятора

Схема гидроаккумулятора

Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления. Далее подаем воду в гидравлический бак, происходит  повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление. Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.

Заметка: Такая система позволяет экономить на запусках насосов. Насос запускается только при достижении в гидробаке определенного давления. Соответственно насос работает реже, но дольше, что увеличивает его долговечность.

Как видно устройство гидравлического бака очень простое. Единственным узким местом при создании такого агрегата в домашних условия является мембрана, ее самостоятельное изготовление в домашних условиях весьма проблематично. Не у каждого под рукой есть резина нужной формы и качества, да и закрепить ее так чтобы она выдерживала давление весьма проблематично. Но выход есть! Мембрана вовсе и не нужна, мы просто закачиваем сверху воздух под определенным давлением, а так как воздух моментально не смешивается с жидкостью роль мембраны будет выполнять граница между воздухом и водой.

Материалы

что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:

  • Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
  • Клочок резины, для создания уплотнителей и прокладок;
  • Шайбы и гайки для крепления элементов;
  • Манометр;
  • Силиконовый герметик пищевой;
  • Специальный тройник и четвертник для подключения к трубопроводу;
  • Водопроводные краны;
  • Ниппель для закачки воздуха;
  • Датчик контроля давления;
  • Дрель;

Алгоритм

Гидроаккумулятор своими руками схема

Гидроаккумулятор своими руками схема

Итак по порядку изложим как сделать гидроаккумулятор своими руками:

  1. Нужно проделать три отверстия в сосуде подготовленном под гидробак. Одно отверстие делается сверху одно снизу и одно сбоку.
  2. Закрепляем снизу бака кран, к крану прикручивается тройник, по одному концу будет обеспечен подвод воды по второму подача в гидравлическую систему дома или дачи.
  3. В боковое отверстие устанавливается кран, он будет нужен для сброса воды и давления в гидробаке.
  4. В отверстие сверху устанавливается четвертинк. На него накручивается: манометр, датчик давления, ниппель для закачки воздуха. Ниппель устанавливается следующим образом. Берется в ней проделывается отверстие в него вставляется ниппель и все тщательно заливается герметиком.

Внимание ! Все соединения следует промазать герметиком, между кранами и баком поставить прокладки.

Запуск

Прежде чем приступать убедитесь, что все элементы установлены, алгоритм сборки гидроаккумулятора своими руками выполнен, все элементы установлены, бак полностью герметичен.

  • Кран сбоку нужно открыть
  • Включаем насос и набираем воду до того момента пока вода не потечет с крана
  • Перекрываем боковой кран
  • К ниппелю подключаем насос, качаем до достижения давления примерно 1-2 атм;
  • Гидроаккумулятор готов к эксплуатации

Важно: Если к системе подключен датчик давления (реле) его следует настроить, задав верхние и нижние границы, при которых насос включается и выключается.

Вывод (прочитать обязательно)

Без мембранный гидробак весьма прост в изготовлении, но также в его конструкции есть значительные минусы. Главным из которых является то что вода растворяет в себе кислород, по этому нам нужно часто обслуживать такой гидроаккумулятор, чтобы в системе не случился гидроудар. Воздух растворяясь уходит он освобождает место для воды, поэтому нам нужно постоянно сливать лишнюю воду и докачивать кислород.

Для этого нужно проделывать следующую процедуру раз в 2 дня:

  1. Открыть боковой кран
  2. Сливать воду пока не перестанет бежать
  3. Закрыть кран
  4. Накачать воздуха до нужного давления

Из выше изложенного следует вывод что без мембранная конструкция очень затратна в обслуживании. Такой агрегат можно устанавливать в бане или на даче где он не используется подолгу. Приехали, подкачали давление, попользовались, уехали.  Если же вам нужен гидроаккумулятор в жилой дом то рекомендую купить с завода с мембраной. Проблем с обслуживанием будет намного меньше. Если вы знаете еще какие-либо схемы гидробаков своими руками то пишите о них в комментарии.

Гидроаккумулятор своими руками: Задачи, Принцип работы и Схема подключения +Фото

Гидроаккумулятор своими рукамиОбеспечение максимального комфорта загородного дома в первую очередь зависит от водоснабжения. В основном в частных домах это создается автономной системой. Задача обеспечения водоснабжения на дачном участке является основной. В основном эту работу все стараются выполнить собственными силами, так как это не совсем дешевое удовольствие.

Содержание статьи:

Изготовление и монтаж безмембранного гидробака своими руками

Изготовление и монтаж безмембранного гидробака своими руками После установления системы и насосной станции, всегда хочется максимально сэкономить на потребляемой энергии. Это достигается минимизацией количества насосных запусков

После установления системы и насосной станции, всегда хочется максимально сэкономить на потребляемой энергии. Это достигается минимизацией количества насосных запусков.

В этом случае отличным решением будет установление гидроаккумулятора. Он является ключевым элементом автономной канализации.

Гидробаком в водоснабжении выполняется такие задачи:

  1. поддержание уровня давления;
  2. предупреждение и снижение гидроударов, вызываемых насосом при включении;
  3. продление срока эксплуатации насоса;
  4. предотвращение поломок.

Из этого видно значимую роль данного устройства в системе водоснабжения.
Его вполне можно собрать из подручного материала, например из водонагревательного бака, и не обязательно тратиться на его приобретение.

Строение и принцип работы гидроаккумулятора

Прежде, чем начать сборку данного изделия, нужно познакомиться с его устройством.
Данное устройство представляет собой бак, имеющий резиновую мембрану (грушу), к которому подключены измерительные приборы. Благодаря мембране обеспечивается смешивание кислорода с водой и создается нужный напор.

Строение и принцип работы гидроаккумулятораМембрана расположена в центре емкости и делит его пополам. Первая часть заполняется воздушными массами, а другая жидкостью. Чем сильнее будет сжиматься воздух, тем быстрее будет заполнение бака водой В момент открывания крана сжатый воздух давит на грушу, а она давит на воду. Так обеспечивается напор в водоснабжении.

Для того, чтобы система подачи воды нормально функционировала нам нужно знать давление устройства. К примеру, в городском водопроводе давление воды составляет полторы атмосферы. В самодельном устройстве данное число может изменяться на одну атмосферу в ту или иную сторону.

Зная необходимое давление, нужное для гидроаккумулятора, возможно собственноручно создать его в баке используя покупной компрессор, или с помощью шинного насоса.

Для этого можно использовать любой насос. Определение давления происходит с помощью манометра. Вообще, нужное давление создается при работе.

Главное нужно понять некое соотношение — чем большее давление оказывают воздушные массы, тем меньше жидкости уместится в бак.Но в тоже время, система будет иметь большой водный напор;

Гидроаккумулятор Соответственно чем меньше будет происходить давление воздушных масс, тем емкость будет больше вмещать воды и, как следствие, насос будет реже включаться.

Подбор рабочего режима происходит исходя из устройства водопроводной системы.

Конечно создать изделие своими руками подобное магазинным достаточно затратно. Для этого будет нужен бак с внутренней гладкой поверхностью, которая не может испортить растянутую мембрану(грушу). Можно просто все упростить, отказавшись от всех этих элементов.

Возможно возникновение такой проблемы, как смешивание воздушных масс с водой. Но в быту незначительное количество воздуха в потоке жидкости не значительно и не влияет на ее эксплуатацию.

Самостоятельное изготовление гидробака

В настоящее время на рынке представлен огромный выбор гидроаккумуляторов для систем водоснабжения различных типов и производителей, и не сложно выбрать устройство, соответствующее вашей системе. Многие могут самостоятельно изготовить без мембранный гидробак, и он ни сколько не

хуже магазинного.

Самостоятельное изготовление гидробака

Для выполнения данной задачи необходимо иметь:

  • алюминиевую или пластиковую емкость не менее тридцати литров объемом;
  • краны, тройники, четвертник;
  • манометр;
  • лист из резины для вырезания прокладки.

Нужно проделать несколько проемов — на дне, в крышке, и на боковой поверхности бака(чуть выше середины). Через дно, а точнее через проем в нем, вставляют 3/4 кран, закрепляют шайбой и гайкой. Производят накручивание тройника на кран.

Чтобы предотвратить протекание нужно использовать прокладку и все загерметизировать. С одного края к тройнику подключают подведение, со второго — отведение.

Через проем в крышке происходит вставка 1/2″крана с присоединенным четвертником. К четвертнику подключается датчик давления, ниппель и манометр.

Все места соединений хорошо заделывают и обрабатывают герметиком.

Изготовление гидробакаВключив насос нужно постепенно открывать боковой кран бака. Забор нужно будет остановить, когда из крана потечет вода. Кран закрывается.

Шинным насосом создается давление. При известных данных необходимого давления гидроаккумулятора, нужно просто догнать воздух накачиванием до нужного значения датчика. И все — устройство можно применять.

С помощью этого изделия экономятся средства за потребление электрической энергии. Кроме этого для создания такого устройства не нужно затрачивать большое количество средств по сравнению с покупкой нового устройства.

Подключение реле давления

Это является довольно важным моментом, так как от правильной установки реле будет зависеть работа всей системы.

Подключение к электрических приборов нужно проводить строго по инструкции во избежание неприятных моментов.

Схема подключения:

  1. Необходимо будет запастись двумя проводами из меди. При выборе сечения нужно отталкиваться от характеристики насоса.
  2. Схема подключения гидраккумулятораОдин провод должен подключаться к реле и электросети,2-йбудет идти от реле до погружного насоса — главное не спутать клеммы.
  3. Затем настраивают реле с помощью двух гаек с пружинами.
  4. Завершив все работы производят пробное включение. При этом нужно открыть кран, по которому вода пойдет в гидробак.

При не срабатывании реле при достигнутом давлении воды,потребуется его корректировка. Таким же образом происходит проверка минимального порога.
После этого устройство можно считать полностью готовым к эксплуатации.

Как происходит монтаж гидробака

В общем это не составляет большого труда, но нужно учитывать некоторые тонкости:

  • Крепление емкости на основании должно быть прочным. Для этого лучшим вариантом будет анкерное крепление. Это нужно потому, что в процессе работы гидробак может подвергаться вибрации;
  • Подключениеего к водопроводной системе лучше производить с помощью гибкого шлага;
  • Расположение аккумулятора должно быть удобным для обслуживания.

Недопустимо касание электрического кабеля и поверхности металлического гидробака. При его пробое возможно возникновение короткого замыкания.

Как происходит монтаж гидробакаПодводя итоги, можно сказать, что для изготовления гидроаккумулятора своими руками не потребуется больших усилий.

Главным здесь является соблюдение правил — слежение за тем, что бы все было герметично и правильно подключить реле давления.





Делаем гидроаккумулятор своими руками с минимальными затратами на материалы

система водоснабжения

Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии. Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

Как определить, какое давление должно быть в гидроаккумуляторе, и как его обеспечить

Собираясь сделать гидроаккумулятор своими руками, предварительно необходимо изучить его строение и принцип работы.

1. Изделие состоит из бака определенного объема, внутри которого находится либо резиновая груша, либо мембрана. Дополнительно к нему подсоединены измерительные приборы.

2. Самым главными элементами являются именно мембрана или груша. Именно они не дают смешиваться нагнетаемому воздуху с жидкостью и помогают создать необходимый напор подачи воды.

система водоснабжения
гидроаккумулятор для систем горячего и холодного водоснабжения
система водоснабжения
гидроаккумулятор своими руками



3. К примеру, мембрана располагается посредине емкости и разделяет ее, таким образом, на две части. В первой половине находится воздух, вторая заполняется водой. Чем больше воды наберется в емкость, тем сильнее будет сжат воздух. При открытии крана сжатый воздух начинает давить на мембрану, а та в свою очередь на поверхность воды. Таким образом, обеспечивается напор в системе.

4. Теперь вопрос: какое давление должно быть в гидроаккумуляторе, чтобы обеспечить нормальную подачу воды? Для сравнения в городской черте вода в системах водопровода находится под давлением в 1,5 атм. Но для самодельной системы это значение может быть изменено на 1 атм в сторону плюса или минуса.

5. Зная, какое давление должно быть в гидроаккумуляторе, мы можем самостоятельно обеспечить его в накопительной емкости при помощи покупного компрессора, либо при помощи обычного насоса для шин.

Самостоятельно сделать устройство такого плана (какие представлены на полках магазинов) очень проблематично. Необходимо обзавестись емкостью с идеально гладкими стенками, которые не испортят мембрану или грушу во время их растягивания. Единственный выход упростить задачу и сделать ее осуществимой — отказаться от этих элементов и создать очень простую конструкцию.

система водоснабжения
система водоснабжения

Есть одна проблема – смешение воздуха с жидкостью. Но в бытовых условиях небольшое присутствие воздуха в потоке воды не будет столь значительным и никак не повлияет на качество ее эксплуатации.

Будет полезной наша статья, посвященная насосу высокого давления: характеристики, как выбрать, особенности эксплуатации.

Собираем гидроаккумулятор своими руками практически из подручных средств

Попытаемся сделать своими руками гидроаккумулятор очень простого плана без мембраны или груши из самых доступных материалов и запчастей:

1. Для того чтобы сделать своими руками гидроаккумулятор нам потребуется:

  • емкость из пищевого алюминия или пластика (как минимум на 30 л),
  • кран трехчетвертной и полудюймовый,
  • тройник,
  • шаровой кран,
  • четверник,
  • манометр,
  • датчик давления,
  • ниппель для бескамерной шины,
  • герметик,
  • шайбы и гайки,
  • резиновые прокладки.

ЧИТАТЬ ПО ТЕМЕ:

Установка насосно-смесительного узла для теплого пола: на что обратить внимание.

2. Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда.

система водоснабжения
воздушный компрессор реле давления насоса
система водоснабжения
воздушный компрессор



3. В отверстие на дне вставляем кран трехчетвертной и накручиваем на него тройник. Закрепляем его при помощи гаек и шайб. Во избежание протечки используем резиновые прокладки и герметик. К тройнику подключаются с одной стороны подвод для подачи воды, а с другой отвод для раздачи ее.

4. В отверстие, которое находится на боку, вставляется шаровой кран. Крепится и герметизируется аналогично тому, что описано в предыдущем пункте.

5. В отверстие на крышке вставляется кран полудюймовый, к нему подсоединяется четвертник. К разводке последнего подключены манометр, датчик давления и ниппель.

6. Ниппель закрепляется при помощи полудюймовой заглушки, у которой есть внутренняя резьба. В центре нее необходимо просверлить отверстие для того чтобы вставить ниппель.

7. Все соединения герметизируются и тщательно заделываются.

8. Включаем насос и открываем кран на боку емкости. Останавливаем забор воды, когда из крана начинает течь. Закрываем кран.

9. При помощи шинного насоса создаем давление. Так как мы уже знаем, какое давление должно быть в гидроаккумуляторе, необходимо просто накачать воздух до необходимой пометки на датчике давления.

10. Устройство готово к эксплуатации.

При помощи такого нехитрого приспособления можно сэкономить немало средств на потреблении электроэнергии. Кроме того, на создание такой конструкции не придется тратить значительные средства, в отличие от покупки магазинного аналога.

устройство, инструменты, этапы изготовления и ошибки

Содержание статьи:

Гидробак – это емкость в системе водоснабжения частного дома для хранения запасов воды на случай отключения электричества. Он также применяется для того, чтобы сократить количество включений насоса, что существенно увеличивает продолжительность работы оборудования. Сделать гидроаккумулятор своими руками не сложно, используя схемы или видеоролики, где подробно показан процесс сборки и подключения.

Устройство гидроаккумулятора

Объем гидробака должен быть не меньше 30 литров

В водопроводной системе гидроаккумулятор располагается сразу после насоса. Его функции заключаются не только в защите агрегата от износа. Емкость препятствует поломке системы вследствие гидроудара, поддерживает постоянное давление. Благодаря ей в кране напор воды не меняется, разве что немного, перед очередным включением насоса.

Гидробак внутри состоит из двух частей. В одной – резиновой мембране – находится жидкость, в другой – воздух или газ. Воздух внутрь закачивают до определенного момента, чтобы разница между включением и выключением составляла не более 1 атмосферы.

При подаче жидкости в емкость внутри повышается давление, и сжатый воздух начинает давить на резиновую грушу. Вода поступает до тех пор, пока не срабатывает манометр на выключение насосного оборудования. Если в это время кран в доме открыть, вода будет поступать с хорошим напором. Как только ее количество уменьшается до нижнего значения манометра, оборудование снова включается, и жидкость опять начинает поступать внутрь гидроаккумулятора.

В некоторых моделях нет резиновой груши внутри. Для ее изготовления используется высококачественная пищевая резина, способная выдерживать большое количество циклов растяжения и сжимания. В домашних условиях можно обойтись без мембраны.

Необходимые инструменты и материалы

Мембрана для гидроаккумулятора

Чтобы изготовить гидроаккумулятор для систем водоснабжения своими руками, необходимо приготовить следующие инструменты и материалы:

  • емкость из пищевой пластмассы, если система будет хранить питьевую воду;
  • отрезок тонкой резины для создания уплотнителя;
  • герметик силиконовый;
  • ниппель, через который будет закачиваться воздух внутрь.

Кроме этого понадобится дрель, шурупы и гайки для установки емкости, а также тройники для подключения к водопроводу, краны, четвертник для подключения манометра. Главный элемент – манометр – можно купить в строительном магазине.

Объем гидробака должен быть более 30 литров, чтобы его установка была рентабельной и защищала оборудование от лишних включений.

Этапы изготовления гидроаккумулятора своими руками

Этапы работы при изготовлении гидроаккумулятора:

  1. С помощью дрели проделать три отверстия в емкости: одно сверху для четвертника, второе сбоку для крана, третье внизу для тройника.
  2. Необходимо изготовить резиновые прокладки на краны, перед тем как их устанавливать.
  3. Внизу ставится кран, к нему прикручивается тройник для подвода и дальнейшей транспортировки жидкости в дом.
  4. Сбоку монтируется обычный кран, через который можно будет стравить лишнюю воду.
  5. Сверху ставится четвертник, а к нему подсоединяется ниппель, манометр и датчик давления.

Все соединения промазываются герметиком, чтобы не было течи. После сборки бак необходимо правильно запустить. Для этого:

  1. Открыть боковой кран.
  2. После включения насоса вода начнет набираться внутрь до тех пор, пока не начнет вытекать сбоку.
  3. Кран закрыть.
  4. Обычным велосипедным или автомобильным насосом через ниппель накачать воздуха до 1 – 2 атмосфер.

После этого можно эксплуатировать емкость. Есть вариант купить в сервисном центре мембрану, которая предназначена для замены в насосных станциях, и попробовать самостоятельно установить ее в пластиковую емкость. Одно условие: диаметр входного отверстия должен соответствовать диаметру горловины мембраны. При таком способе понадобится дополнительный элемент – держатель горловины, чтобы вода не протекала.

Безмембранный бак в процессе эксплуатации требует постоянного обслуживания. Закачивать воздух придется раз в 2 дня. Перед этим спускают жидкость через боковой кран, затем закрывают его и закачивают воздух.

Ошибки в работе

Уменьшить срок эксплуатации может некачественная пластмасса, которая лопнет под давлением воды и воздуха. Слишком маленькая емкость неэффективна для частного дома. Нельзя покупать дешевый герметик, иначе соединения начнут течь уже на следующий день. Электрические кабели от реле давления не должны соприкасаться с жидкостью во избежание короткого замыкания.

Для удобного пользования необходимо правильно выставить нижний и верхний предел давления. Если этого не сделать, будет заметна разница в напоре воды. Если в этот момент кто-то из жильцов купается в душе, перед самым включением насоса из крана будет идти кипяток, так как напор ослабнет.

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор: принцип работы, устройство, схема, расчет, установка, подключениеГидроаккумулятор: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Зачем нужен гидроаккумуляторЗачем нужен гидроаккумулятор

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Устройство гидроаккумулятора разрезУстройство гидроаккумулятора разрез

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Виды гидроаккумуляторовВиды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Схема обвязки повысительной насосной станцииСхема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Схема для погружного насосаСхема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Подключение гидроаккумулятора к водонагревателюПодключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Подключение гидроаккумулятора к насосной станцииПодключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Настройка гидроаккумулятораНастройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Крышка гидробакаКрышка гидробака

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Проверка давления в гидроаккумулятореПроверка давления в гидроаккумуляторе

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

Настройка реле давления гидроаккумулятораНастройка реле давления гидроаккумулятора

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Закачка воды в гидроаккумуляторЗакачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

Давление в гидроаккумулятореДавление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Расчет гидроаккумулятораРасчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Таблица расчета гидроаккумулятораТаблица расчета гидроаккумулятора

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.
ТаблицаТаблица

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)Pmin (бар)Pвозд (бар)A max (куб.м/час)K (коэффициент)
3.01.81.62.10.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Замена мембраны в гидроаккумулятореЗамена мембраны в гидроаккумуляторе

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.

Гриль из гидроаккумулятора своими руками

В жизни каждого мужчины наступает время, когда пора подумать об очаге. Вот я и подумал, что надо сделать гриль.

Готовый гриль
Готовый гриль

Мангал у меня уже есть. А любой старый кулинар согласится с моим мнением, что готовить на мангале и готовить на гриле — две совершенно принципиальные разницы. Так же, как готовить на кухонной плите и в духовом шкафу. Мясо можно пожарить на решетке, поставив её на мангал и периодически переворачивая. Но эффект все равно будет не тот. Гриль тем и отличается, что он снабжён крышкой, при использовании которой жар окутывает приготавливаемое блюдо со всех сторон — и снизу, и сверху. Кроме прочего, гриль возможно использовать и в качестве коптильни, положив на горящие угли завёрнутые в фольгу мокрые ольховые опилки. Опилки также могут быть вишневые, сливовые, яблочные и т.п.

Мангал имеет множество разновидностей. Его сваривают из железных листов в форме ящика, складывают из кирпича, выливают из бетона в монолит. На отдыхе на природе достаточно обложить костёр камнями и положить на них шампуры. Или выкопать ямку, развести в ней костёр, а шампуры класть на края ямки. После использования ямку закопать. Гриль же, как правило, конструкция более консервативная. Если он, конечно же, не электрический и не газовый.

Мода на угольные гриль в виде большой чаши с крышкой, наверное, пришла к нам из западной цивилизации. Главное отличие от мангала заключается в том, что в чаше гриль не желательно жечь дрова. Не любит он открытого огня, потому и называется угольным. От открытого огня больше жара, и гриль быстро потеряет форму. Крышка перестанет ровно закрывать чашу. Поэтому в гриле разжигают уже готовый уголь. Чем толще металл, из которого сделан гриль, тем дольше он прослужит. Это понятно. Но все же срок службы у них практически одинаковый.

Другое дело гриль керамический. Он почти вечный. Главное не перемолить и не уронить. Тогда беда. Ведь стоит керамический гриль довольно дорого. Мои друзья недавно приобрели такой. Сами на него не дышат, а чужим даже смотреть на него не разрешают. Пища, приготовленная на керамическом гриле, наверное, отличается от приготовленной на металлическом. Но это либо для настоящих гурманов, либо для завышения самооценки, поднятия статуса. А зачем покупать, если есть из чего сделать?

Гриль с крышкой
Гриль с крышкой

Не так давно я поменял в домашней системе водоснабжения гидроаккумулятор. Это бак вместимостью 100 литров. В нем износилась резиновая мембрана. Менять её я не стал, а решил поменять весь аккумулятор целиком. Разница в цене совсем небольшая. Старый бак оказался в отличном состоянии. Абсолютно не проржавевший, и даже то, что внутри него показалось мне ржавчиной, на деле оказалось осадком от воды в виде извести и железа. Я его даже удалять не стал. Сам отвалится от жара. А если не отвалится, опять-таки, чем не керамика? Внешнее состояние бака меня просто изумило. Очистить бак от краски даже металлической щеткой оказалось затруднительным делом. Наждачная же бумага эту краску вообще не брала. Но худо-бедно я с этой задачей справился. Я посчитал, что краска все равно обгорит. Да и обновить хотелось для глянца. Поэтому взял уже опробованную мною огнеупорную краску серебристого цвета. А вообще хочу посоветовать вам не окрашивать гриль и мангал никакой краской, если вы будете делать его для себя, использовать по прямому назначению, а не для того, чтобы похвастаться перед друзьями. Удивите и порадуйте друзей лучше блюдом, которое приготовите на этом гриле. И пусть это блюдо будет пахнуть натуральным древесным дымком, без легкой нотки краски, даже огнеупорной. Какое-то время такая краска, конечно, послужит. Краска, которой окрашен газовый или электрический гриль выдержит нагрев дольше. Но с угольным грилем этот номер не пройдёт, и пару раз, как минимум, мне придётся топить мой гриль углём в холостую, чтобы краска перестала источать запах.

Бак после распила
Бак после распила

Бак можно было бы распилить и по-другому, вдоль. Тогда можно чашу и крышку соединить при помощи петель, сделать крышку откидывающейся, а не снимающейся, как у моего. Такая форма позволила бы размещать большее количество шампуров, если надо. Но, повторюсь, мангал у меня уже есть. Петли возможно использовать и в моем варианте. Думаю, что это будет не очень удачной идеей, т.к. крышка в ветреную погоду перевесит и опрокинет мою конструкцию. Я остановился, на чем остановился.

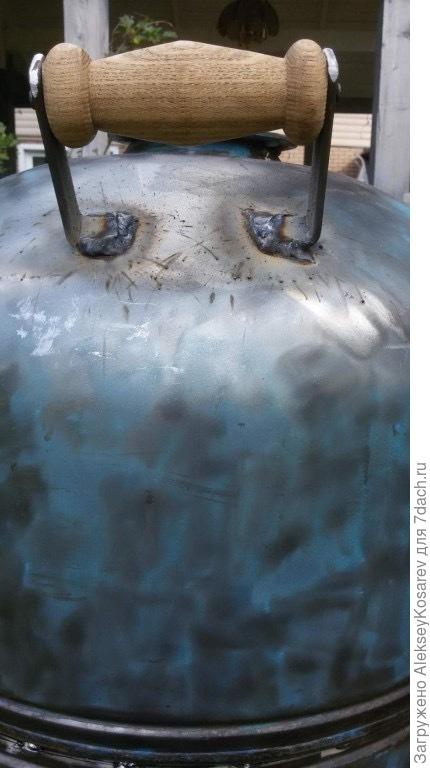

Ручки привариваем
Ручки привариваем

Используя для распила бака диск по металлу, будьте аккуратнее с УШМ. Не игнорируйте защитные очки. Никаких перчаток на руки, чтобы «болгарка» не выскочила из рук. Не отвлекайтесь от процесса и не думайте ни о чем, кроме процесса работы. Так случилось, что я слишком залюбовался и, когда бак был распилен, немного опустил не успевший остановить вращение диск себе на ногу. В этот момент я подумал, что хорошо быть русским. Если бы я был японцем и не знал русского языка, то мне, собственно, и сказать-то было бы нечего. Ногу поцарапал, джинсы загубил.

Бак гидроаккумулятора устроен так, что посередине проходит усиливающий пояс. Это необходимо, чтобы бак не деформировался под давлением воды. Большую часть этого пояса я оставил на половине, которая будет крышкой. На внутреннюю сторону чаши я приварил сварочным аппаратом металлическую ленту по кругу, оставив 2/3 ширины ленты выше уровня чаши. Это и для усиления, и для того, чтобы крышка плотно садилась. Болгаркой удалил все лишние детали с поверхности Бака, кроме двух ножек. Они послужат своеобразными петлями, которые будут насаживаться на подставку для чаши. Нужно только их немного переделать. Где-то разогнуть, а где-то подогнуть. Молоток с этим справляется хорошо.

Будущая подставка
Будущая подставка

Ножками и основанием для гриля послужит старый стул. То ли офисный, то ли школьный. Я снял с него фанерные спинку и сиденье, а также вынул все пластиковые заглушки, которые расплавятся при нагреве. Чашу петлями одел на спинку стула. Села она идеально, и никаких дополнительных креплений не понадобилось.

Так бак устанавливается на ножки
Так бак устанавливается на ножки

В нижней части чаши уже было технологическое отверстие. Оно будет выполнять функцию поддува, и через него будет высыпаться зола и пепел. В крышке тоже есть отверстие. На него изначально насаживалась металлическая заглушка на болтах. С её помощью в гидроаккумуляторе размещалась мембрана. Эту деталь я оставлю. Она послужит вытяжкой для дыма при копчении, так как имеет очень маленькое выходное отверстие.

Итак, куда насыпать уголь есть. Подумаем, на что положить мясо с овощами. Самый простой способ — это сделать подставку из армирующей металлической сетки.

фото
Сетка гриля

Я вырезал её по внутреннему контуру чаши так, чтобы она буквально на пару сантиметров опускалась внутрь чаши и упиралась в стенки. Можно вырезать несколько таких сеток разного диаметра. Чем меньше диаметр, тем ближе мясо к углям. Дёшево и сердито. И менять сетку можно часто. Не жалко.

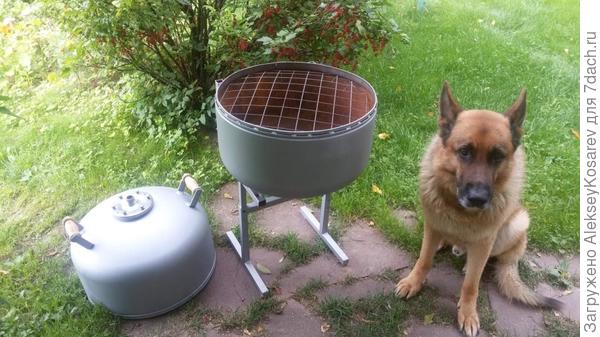

Со снятой крышкой
Со снятой крышкой

Все. Принимайте аппарат. Р-2Д-2 к звездным войнам (вечерам, конечно же) готов!

Гриль в работе
Гриль в работе

Готовим
Готовим

Подключение гидроаккумулятора в систему водоснабжения своими руками

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Содержание статьи:

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно , которое планомерно подает команду на отключение насоса.

Галерея изображений

Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

Устройство мембранного бакаУстройство мембранного бака

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Составные части гидробакаСоставные части гидробака

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать . Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

Принцип действия стандартного гидроаккумулятораПринцип действия стандартного гидроаккумулятора

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Значение гидробака в системе водоснабженияЗначение гидробака в системе водоснабжения

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Виды мембранных баков Виды мембранных баков

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Разные виды мембранных баковРазные виды мембранных баков

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью , собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Галерея изображений

Фото из

Подготовка гидробака к подключению

Установка уголка на выходной патрубок

Накрученный на патрубок фитинг

Устанавливаемые на выходе устройства

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

Схема с повысительной насосной станцией Схема с повысительной насосной станцией

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать , большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Схема с погружным насосомСхема с погружным насосом

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует , то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

Схема с накопительным водонагревателемСхема с накопительным водонагревателем

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Выбираем гидробак правильноВыбираем гидробак правильно

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Новый гидроаккумуляторНовый гидроаккумулятор

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Галерея изображений

Фото из

Шаг 1: Ввод водопровода через цоколь или фундамент

Шаг 2: Ввод силового кабеля погружного электронасоса

Шаг 3: Настройка гидроаккумулятора после сборки линии

Шаг 4: Подсоединение гидробака к системе водоснабжения

Шаг 5: Расположение второго гидробака в кессоне

Шаг 6: Установка манометра для второго гидроаккумулятора

Шаг 7: Обратный клапан гидробака для ветки на полив

Шаг 8: Сливной кран водопроводной линии для полива

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

  • Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
  • Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Измерение давленияИзмерение давления

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на , которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Схема подключения гидробакаСхема подключения гидробака

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

Рекомендуемая схема подключенияРекомендуемая схема подключения

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

Как грамотно подключить к системе водоснабжения гидроаккумулятор Как грамотно подключить к системе водоснабжения гидроаккумулятор

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Отправить ответ

avatar
  Подписаться
Уведомление о
