Колпак на трубу дымохода своими руками – чертежи, изготовление, фото

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
дымник служит защитой от попадания мусора и влаги в виде осадков;
если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
угол уклона скатов – от 30 до 45°;
минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0. 5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

что такое оголовник, предназначение, монтаж

Содержание:

Печное строительство является довольно сложным занятием, которое под силу провести только опытным мастерам. Однако, если сама печь, камин и дымоход обычно сооружаются исключительно профессионалами, то такие дополнительные элементы, как оголовник на печную трубу, можно установить и самостоятельно.

Подготовительные мероприятия

Давайте разберёмся, что такое оголовок дымовой трубы. Так называют верхнюю часть трубы, которая защищает внутреннюю полость от осадков и ветровой нагрузки. Кроме этого, при помощи данного элемента достигается улучшение тяги и декорирование кровли.

Самым важным моментом при монтаже оголовка печной трубы является правильный подбор дефлектора, соответствующего дымоходной трубе. В настоящее время эта задача довольно простая, так как и дефлекторы, и трубы обладают стандартными типоразмерами. Поэтому, прежде чем отправиться за покупкой, нужно провести тщательный замер своего дымохода: это даст возможность консультантам в магазине подобрать для него соответствующее оснащение.

Также требуют учета погодные условия в данном регионе, так как на оголовок трубы дымохода возлагается также защитная функция от ветра, дождя и снега.

Какие бывают дефлекторы для дымохода

Оголовки труб встречаются в следующих разновидностях:

«Конус-зонт». Этот наиболее популярный дефлектор обеспечивает для дымохода надежную защиту от осадков. Руководствуясь эстетическими соображениями, установку этого самого простого оголовка лучше проводить на небольших постройках типа бани, летней кухни, лесного домика и т.п.

«Конус-дефлектор». Оснащен круговой ветровой защитой. Спроектирован этот оголовок на печную трубу специально для районов с частыми сильными ветрами и ураганами. При помощи данного дефлектора достигается предотвращение противотяги, которая часто возникает при внешнем задувании. Главным недостатком подобной конструкции является высокий риск вылета искр на поверхность крыши. Если кровля сделана из возгораемых материалов, потребуется дополнительная укладка возле трубы противопожарной защиты.
Утепленный оголовок. Данный элемент призван не только защищать дымоход, но и украсить крышу. Это целая защитная конструкция, окружающая трубу со всех сторон: верхняя часть конструкции оснащается довольно крупным дефлектором, предусматривающий возможность установки даже декоративного флюгера.

В состав любой модели стального оголовка входит несколько составных элементов. Нижний цилиндр крепится на трубе, верхний цилиндр, или как его называют – диффузор, выполняет функцию защиты и усиления тяги. Верхний защитный элемент (зонтик) не позволяют попадать внутрь дымохода дождю и снегу.

Необходимые для монтажа инструменты

Для быстрой и качественной установки оголовка на печную трубу потребуются следующие инструменты:

Непосредственно сам дефлектор из стали, диаметр которого соответствует диаметру дымохода.
Приспособления для быстрого и качественного закручивания болтов и гаек (набор гаечных ключей, плоскогубцы, отвертка).
Лестница подходящих размеров, по которой можно удобно залезть на кровлю. Не лишней также будет дополнительная лестница, которую удобно закрепить за конек крыши.

Подобные мероприятия, проводимые на высоте, должны сопровождаться неукоснительным соблюдением правил безопасности. Особенно это касается ситуаций с крышами, имеющими значительный угол наклона. Лестница, которая используется на кровле, необходимо надежно закрепить на коньке. Пригодятся в такой ситуации и дополнительные страховочные элементы.

Как происходит установка оголовка печной трубы

Установить оголовник на трубу довольно просто: особенные навыки для реализации этой процедуры не нужны. Без преувеличения можно сказать, что это под силу любому хозяину частного дома, поэтому приглашать для этого профессионалов совсем не обязательно.

Порядок проведения монтажа дефлектора:

Заранее приобретенный оголовок дымовой трубы нужно разобрать на составные элементы. Это поможет определиться с функциями каждого из них, и способом крепления друг с другом и прочими дымоходными деталями.
Далее проводится фиксация нижнего цилиндра оголовка на верхушке дымоходной трубы. Для этого используется специальное болтовое соединение-зажим, входящее в состав конструкции этого цилиндра.
После того, как нижний цилиндр надежно закреплен на трубе, на него специальным хомутом проводится установка диффузора (верхнего цилиндра).
Завершающей операцией является установка дефлекторного зонта на верхний цилиндр-диффузор. Для этого в конструкции оголовка предусмотрены специальные кронштейны.

Вот и все, операция по оснащению каминного или печного дымохода стальным оголовком завершена. Главное условие во время данной процедуры – неукоснительно соблюдать технику безопасности для работы на высоте. По ходу работы необходимо достигать хорошей плотности и надежности всех болтовых соединений: от этого зависит способность дефлектора выдерживать значительные порывы ветра.

правила установки + как сделать своими руками

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, — это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

А о том, что такое шибер для домохода, можно узнать из статьи http://stroy-banya.com/delaem_pech/shiber-svoimi-rukami.html

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй http://stroy-banya.
com/delaem_pech/obratnaya-tyaga-v-dymoxode.html

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

С плоским навершием;
С открывающейся крышкой;
С щипцовой крышей – два ската на трубе;
С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

О том, как правильно выбрать дымоход для бани, можно прочитать здесь: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

Дефлектор ЦАГИ;
«Дымовой зуб»;
Дефлектор Григоровича;
Шаровидный дефлектор с вращением;
Открытый Астато;
Круглый дефлектор «Воллер»;
Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

Входной патрубок;
Диффузор;
Корпус дефлектора;
Кронштейны;
Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

Медь;
Оцинкованное железо;
Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
Соедините детали друг с другом при помощи заклепок, болтов или сварки.
Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

Дефлектор на дымоход улучшает тягу печи. В наличии

Простой оголовок дымовой трубы способен повысить эффективность печи в бане, увеличив тягу и исключив возможность попадания в трубу осадков и растительного мусора, летающего в воздухе.

Зачем нужен дефлектор на трубу

Открытый верх дымовой трубы бани может привести к весьма неприятным последствиям:

задуванию ветра с последующим выходом дыма в помещение;
попаданием в топку печи дождя, снега и мусора, который носит ветер;
повышенному расходу топлива.

Для того чтобы избавиться от таких неприятностей достаточно купить оголовок на трубу дымохода, важно только правильно выбрать модель, оптимальную для конкретного строения.

Существует немало моделей и разновидностей устройств, увеличивающих тягу в печи и защищающих дымоход от попадания в него посторонних предметов. В общем случае дефлекторы для бани могут быть:

колпаком, выполненным в форме зонтика на трубу, недорогим, простым в конструкции и надежным в эксплуатации;
открытого типа, с телом вращения вместо колпака и с открытым доступом ветра в рабочее пространство. Поддерживает тягу печей на всех видах топлива в оптимальных пределах независимо от ветра, но требует регулярной чистки ;
закрытого типа, у которого рабочее пространство закрыто от ветра. Сохраняет стабильность тяги в любых условиях и для любых дымоходов, не обмерзает и не засоряется.

Каждый застройщик выбирает себе подходящий оголовок на трубу дымохода, выбирая между ценой и возможностью изготовления собственными руками, простотой устройства, надежностью и удобством эксплуатации.

Кроме чисто технических параметров следует учитывать и возможность дизайнерских решений, с помощью которых можно украсить оголовок трубы на крыше бани. Изготавливаются дефлекторы – флюгеры, которые исполняют не только декоративные функции, но и поворачивают дефлектор по ветру, обеспечивая наиболее выгодное для сохранения тяги положение. Однако большинство людей убеждены, что для банной дымовой трубы оголовок должен только исполнять свои функции.

Закрытый дефлектор: дороже, но надежней

Наш интернет-магазин «Теплый мир» специализируется на продаже товаров для обустройства и оборудования бань и саун. Мы можем предложить строительным организациям и индивидуальным застройщикам дефлекторы для бани заводского изготовления закрытого типа, различных модификаций и типоразмеров, из оцинкованной или нержавеющей стали, к дымоходам всех возможных диаметров. Для банных печей на твердом и газообразном топливе мы можем предложить купить оголовок на трубу дымохода диаметром от 110 до 150 мм. Наиболее востребованный закрытый дефлектор состоит из:

металлической трубы с фланцем, посредством которого он крепится к обрезу дымовой трубы;
обечайки, закрепленной на трубе при помощи стоек;
колпака, закрывающего сверху дымовую трубу.

Такая конструкция оголовка дымовой трубы сохраняет постоянную величину тяги, независимо от погодных условий и предупреждает засорение дымохода. Существуют значительно более простые решения, которые несложно сделать своими руками. Например, установленного на верхний обрез дымовой трубы оголовка в виде зонта достаточно, для достижения необходимого эффекта. А для изготовления такого колпака не нужно особых навыков. В то же время, изготовленный в заводских условиях закрытый
оголовок на трубу дымохода без ремонта сможет обеспечить стабильную тягу банной печи при любых погодных условиях значительно дольше, чем более дешевый но менее надежный в эксплуатации конус, закрывающий оголовок трубы дымохода. Поэтому при выборе элемента, защищающего дымовую трубу лучше ориентироваться на эксплуатационные характеристики, а не на стоимость.

Рекомендуемые товары:

как сделать кованый колпак для дымохода, чертеж печной флюгарки из «нержавейки»

Безопасность жилища остается одним из главных вопросов на протяжении тысячи лет, как и обеспечение тепла. Технологии уже давно вышли на новый уровень, но отопление частного строительства всегда сопровождается угрозой появления угарных газов или даже пожаров. Дымоходные трубы нуждаются в защите. Обеспечение безопасности дымохода напрямую влияет на безопасность жилища. Ее помогут обеспечить дымники.

Назначение

Дымники могут называть совершенно по-разному, например, колпак или флюгарка, но их назначение от этого не меняется. Они представляют собой конструкцию, устанавливаемую не только на дымоходные, но и на вентиляционные, а также газоходные трубы.

Печную, трубу от котла или камина всегда важно защитить от попадания атмосферных осадков, трупов мелких птиц и других предметов. Закупорка дымохода может стать причиной, из-за которой гаснет огонь, но также она угрожает жизни всех находящихся в здании.

Не имея возможности подняться по трубе, дым и угарный газ начнут заполнять помещение. А это, в свою очередь, может стать причиной отравления в лучшем случае и смерти – в худшем. Дымники служат и для защиты верхней части кирпичной трубы от разрушения.

Еще одной их функцией можно назвать украшение крыши. Дымник можно сделать самостоятельно, купить готовый в магазине или заказать кованный по индивидуальному макету.

Стоит ли устанавливать?

Таким вопросом задаются многие владельцы частных строений. Аргументы за и против можно найти всегда и для каждого предмета.

Рассмотрим положительные стороны установки:

уменьшает возможность затухания огня по причине задувания его ветром;
труба защищена от попадания мусора, принесенного ветром;
атмосферные осадки не смогут проникнуть под дымник;

сетчатая конструкция надежно исключает дымоход из мест возможного гнездования птиц;
оголовок трубы, защищенный от атмосферных осадков, прослужит дольше;
декоративные элементы станут отличным украшением.

Профессионалы утверждают, что такие сведенья, предоставляемые рекламой, как повышение тяги и КПД, не являются достоверными.

Из минусов установки дымников можно выделить следующие:

козырек колпака может стать препятствием для продуктов горения, препятствуя их выходу. Из этого следует, что вопреки рекламе, он уменьшает тягу.
водяной пар от котлов с высоким КПД имеет температуру до 120 градусов. Соприкасаясь с холодным металлом, он конденсируется на дымнике, что в холодное время года может привести к образованию сосулек. Что, в свою очередь, может привести к плачевным последствиям, ведь лед блокирует циркуляцию воздуха.
современные круглые дымоходы построены с учетом невозможности постройки гнезда птицами.
Построенная по правилам труба обязательно должна иметь сборник для конденсата.
оцинкованные дымники установленные над твердотопливными отопительными приборами прогорают за срок от трех до пяти лет. Чтобы этого не произошло, нужны более дорогие аналоги из «нержавейки».

Материал изготовления

Выбирая дымник для дома, ориентироваться нужно на желаемый набор функций. Стоит также обратить внимание на срок и условия эксплуатации.

Из меди

Такие модели считаются самыми долговечными, а их внешний вид – одним из самых красивых. Монтаж медных дымников должен проводиться в соответствии со строгими правилами, в противном случае долго они не прослужат. Основная проблема заключается в том, что медь может вступить в реакцию с другими металлами, что приводит к негативным последствиям. Например, разрушению медного дымника.

Согласно всему вышесказанному, монтаж медных изделий нужно производить, используя медные или с медным покрытием элементы крепления. Медь имеет довольно долгий срок службы, от пятидесяти лет. Качественно выполненные монтажные работы только поспособствуют его увеличению. Со временем медные изделия покрываются патиной, что придает им особый вид и шарм свойственный антиквариату.

Из стали

В долговечности такие модели уступают медным почти в пять раз. Сделанные из оцинкованной стали, они прослужат до тридцати лет.

Из цинк-титана

Этот современный материал для кровельных работ становится все более популярным. По характеристикам изделия из цинк-титана сравнимы с медными, а их долговечность может превысить пятьдесят лет.

Разновидности

Помимо материала изготовления дымники различаются конструктивными особенностями.

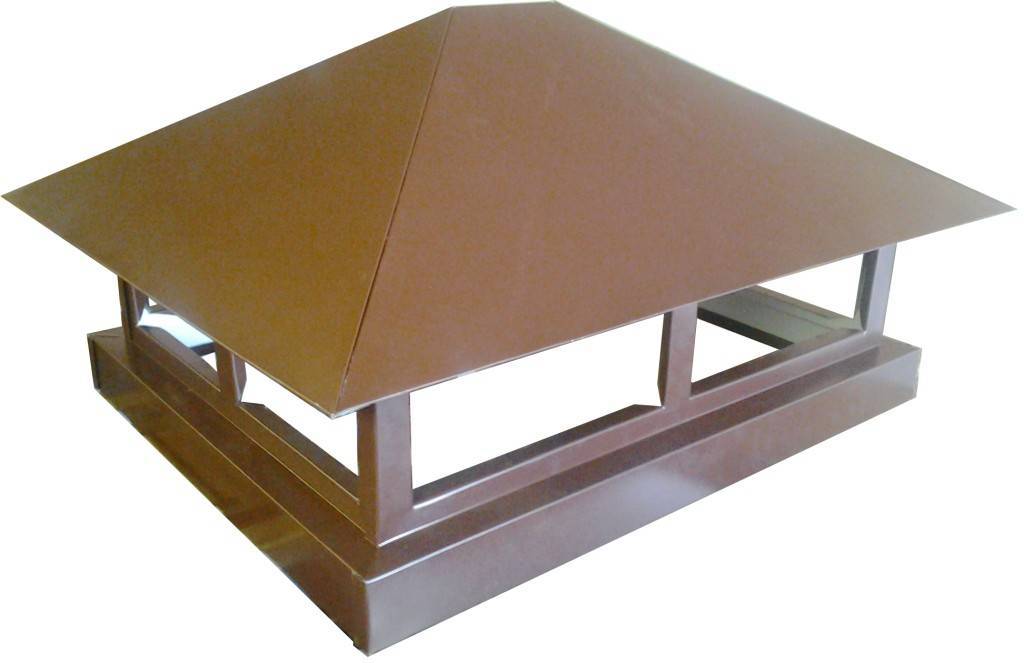

Обычно дымники выглядят как крыша на четырех стойках закрепленная над дымоходом

В современном мире можно встретить флюгарки различных конструкций. Помимо новых декоративных функций, они также имеют преимущества в технологическом плане.

Новые виды колпаков флюгарок появились благодаря новым архитектурным решениям. На зданиях, построенных в стиле модерн, хорошо впишутся дымники с плоской поверхностью. Для европейского стиля больше подойдут колпаки в виде полусферы.

Неклассические виды дымников:

многоскатные, благодаря им не происходит накопление снега в зимний период, а эффект от проветривания способен поддерживаться;
с флюгером, внешний вид фигурки может быть абсолютно любым, на выбор хозяина дома, и под общий архитектурный стиль;
с искроуловителем, это наименее декоративный, но наиболее удобный в эксплуатации вид дымников. Зачастую они имеют открывающуюся крышку, благодаря которой значительно проще становится чистка дымохода.
с выпуском трубы газохода, эти конструкции имеют отверстие для вентиляции, благодаря чему облегчается выход продуктов горения;
искрогасители обязательны к установке в трубах, где для отопления используются твердотопливные материалы, а кровля выполнена из тростника, гронта или дранки. Искрогасители должны стоять и в трубах мангалов (высотой до трех метров).

Специалисты не рекомендуют устанавливать над твердотопливными печами окрашенные дымники из стали. Под воздействием высокой температуры они изменят цвет, и на них осядет копоть.

Как изготовить своими руками?

Сегодня в интернете можно найти множество чертежей, по которым с легкости можно сделать флюгарку своими руками. Лучше выбрать листовые материалы, например, кровельную сталь.

Выбирать чертеж следует, опираясь на опыт, лучше начать с самых простых вариантов.

Инструменты, которые понадобятся для изготовления флюгарки, входят в следующий перечень:

молоток;
ножницы по металлу;
молоток из дерева твердых пород или резины;
металлические уголки.

Лучше отдавать предпочтение флюгарке в виде шатра или крыши. Перед выполнением работ необходимо выполнить эскиз на бумаге, предварительно измерив ширину трубы.

Специалисты отмечают, что правильный дымник должен полностью закрывать дымоход, но слишком большой размер может негативно отразиться на его функциональности. Можно изготовить макет флюгарки из бумаги или картона, подогнать его по размерам к дымоходной трубе. А уже потом, на основе этого макета вырезать деталь из металла и придать ей нужную форму. Можно также постепенно переходить от изготовления простых дымников к более сложным вариациям.

О том, как сделать дымник своими руками, смотрите в видео ниже.

Оголовок на кирпичную трубу дымохода

Колпак на трубу дымохода (оголовок) – особенности выбора и монтажа

Колпак на трубу дымохода применяется для обеспечения защиты внутренней части отопительной системы от задувания ветра, попадания атмосферных осадков и т. д. Важным является выбор оголовка правильной конструкции и формы. Современный колпак на трубу дымохода (оголовок) выпускается в широком разнообразии цветов, форм, конструктивных и визуальных решений.

Оголовок — это важный элемент дымоходной системы и обязательно должен быть установлен на трубе

Виды оголовков труб дымохода

Установка колпака на трубе дымохода дает такие преимущества:

защищенность дымохода от попадания в него влаги,
невысокая стоимость дефлектора,
предотвращение возможных перепадов давления и его нормализация внутри трубы,
защита от разрушения дымохода.

Дефлектор производится различной формы, что влияет на его характеристики и способ применения. Основными видами являются:

обычный зонт (оголовок),
колпак с флюгером,
дефлектор,
колпак с вальмовой крышей.

Обычный оголовок дымовой трубы имеет вид конуса либо четырехскатной кровли. Он считается оптимальным вариантом, а его стоимость зависит от конкретных габаритов. Оголовок с флюгером отличается от обычного только наличием декоративных элементов.

Обратите внимание! Колпаки (оголовки, зонты), а также иные конструкции могут несколько снизить тягу, а также привести к появлению обратной тяги.

Дефлектор предназначен для рассеивания потоков и предотвращения их попадания внутрь трубы. Если его совместить с колпаком, то производительность будет снижена. Колпак с вальмовой крышей применяется для защиты от осадков (дождя). Он отличается более высокой прочностью.

Самый простой вариант оголовка служит для защиты дымохода от мусора и осадков

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Конструктивные особенности колпаков

Колпаки дымовых труб состоят из 4 частей:

юбки или примыкания к кровле,
каркаса или кирпичной кладки,
декоративного обрамления дымовой трубы,
непосредственно колпака для трубы дымоходы.

Оголовок обычно обрамляется снизу листом из нержавейки – отражателем, который отводит от него тепло.

Обратите внимание! Колпак дымовой трубы должен закрывать верхние горизонтальные ее поверхности. Если на ней есть расширение, то следует закрыть и его.

Конструктивно колпаки делятся на такие виды:

с многоскатной крышей,
с флюгером,
с плоским верхом,
с крышкой, которая открывается,
с вентиляционным просветом,
с искроуловителем.

Оголовки для дымохода, имеющие многоскатные крыши, обеспечивают самое результативное проветривание, а в зимний период предотвращают накопление снега. Конструкции с крышкой значительно проще обслуживать. Благодаря наличию вентиляционного отверстия обеспечивается свободный выход продуктов горения. Оголовок труб дымоходов, имеющие искроуловители, предусмотрены для приборов, работающих на дровах или торфе, в зданиях с крышей из горючих материалов.

Колпак с флюгером будет не только защитой дымохода, но и стильным украшением для здания

Колпак на дымоход должен легко на него надеваться, поэтому для определения его размеров необходимо на 4-5 мм увеличить наибольшие линейные параметры трубы. Упор на расширения может быть под углом 90 градусов или наклонный.

Классификация по материалу изготовления

От материала, который использован при производстве колпака, зависит его долговечность. Оголовки выпускаются из меди, стали и цинк-титана.

Наиболее популярными являются медные конструкции. Поскольку медь является химически активным металлом, то со временем происходит разрушение деталей по причине ее вступления в реакции с иными элементами. Обеспечение долгого эксплуатационного срока (больше 50 лет) зависит выполнения всех требований при монтаже. Элементы крепления таких оголовков также выполняются из меди.

Не рекомендуется использовать колпаки, выполненные из окрашенной стали, в зданиях на дровяном отоплении. Они быстро покроются копотью и под действием высоких температур изменят цвет.

Колпаки из меди будут служить дольше, чем изделие из любого другого материала

Также можно встретить оголовки из полиэстера и оцинкованной жести. Такие варианты более экономичны, они способны поддерживать свои защитные параметры (до 10 лет) в условиях повышенной влажности и перепада температур.

Монтаж дефлектора на трубу дымохода

Правильно установленный дефлектор позволяет дымоходу качественно и правильно работать. Принцип его действия основывается на использовании ветряных потоков в качестве дополнительного инструмента для усиления или выравнивания уровня тяги. Общепринятыми конфигурациями дефлекторов на дымовые трубы являются:

дефлектор типа ЦАГИ,
круглый дефлектор,
отражатель конструкции Григоровича,
дефлектор Н-образного и открытого типа.

Конструктивно такой элемент дымохода состоит из цилиндра нижнего типа, диффузора и зонтика. Он производится из оцинкованной стали, которая не подвержена коррозии. Ветряной поток сталкивается с дефлектором и огибает его целиком, что позволяет проникать воздуху в верхнюю часть изделия и усиливать тягу. Кроме того, происходит вытягивание застоявшегося в системе дыма.

Обратите внимание! Интенсивное перемещение воздуха в дефлекторе увеличивает тягу в несколько раз.

В дымоходные и вентиляционные системы воздух проникает через специальные зазоры, находящиеся в верхнем цилиндре. Низовой ветер может затруднить отведение дыма и понизить тягу в трубе. Для борьбы с такими потоками дефлекторы оснащаются специальным устройством – осью на 2 подшипниках, которые расположены на различных уровнях. На нее устанавливается ширма, флюгерное полотно, крышка.

Существует несколько разновидностей дефлекторов, самый простой можно изготовить собственноручно

Можно изготовить самодельные дефлекторы на дымовые трубы, но, если конструкция будет некачественной, то работоспособность дымохода будет нарушена.

Этапы установки оголовка

В большинстве случаев колпак на трубу дымохода можно установить самостоятельно. Производитель обычно прилагает инструкцию или специальный вкладыш к изделиям. Практически все оголовки для дымохода представляют собой разборные конструкции, которые в таком виде и монтируются.

Оголовок дымовой трубы чаще всего крепится на заклепки или металлические шурупы. Важно обеспечить качественную фиксацию всех элементов. По завершению операций с основанием конструкции приступают к установке специальных частей, которые в установленной последовательности просто прикручиваются. Для работы лучше использовать кронштейны или болты от производителя.

На последнем этапе производится герметизация стыков. Не всегда необходимо дополнительное изолирование, но лишним оно не будет. Наиболее подходящим герметиком является состав на основе силикона или каучука. Изолированию подлежат места стыков самого дымохода с оголовком, а также выступающие швы и опасные места.

Самостоятельная сборка оголовка

Для выполнения своими руками сборки оголовка на трубу дымохода потребуется резиновая или деревянная киянка, молоток, брусок толщиной 1 см из металла, специальный зажим, линейка, ножницы (по металлу), уголок длиной 1 м и шириной полки 4-4,5 см, а также маркер и перчатки.

Сборку и установку оголовка любого типа можно выполнить своими руками

Проще всего сделать колпак в форме крыши либо пирамиды. Для начала на бумаге необходимо сделать эскиз будущего изделия.

Полезный совет! Эскиз лучше выполнять в натуральную величину, тогда проще согласовать размеры дымоходной трубы и самого колпака, а также продумывать особенности сборки.

Далее, берется лист из металла и вырезается деталь и ей придается необходимая форма путем изгиба. Для изготовления оголовка пирамидальной формы берется квадратный или прямоугольный лист металла. В случае листа – квадрата выполняются такие действия:

лист сгибается вдоль любой из диагоналей,
заготовка выравнивается в начальное состояние,
лист сгибается вдоль иной диагонали.

Подобные операции помогут придать требуемую форму заготовке без особых усилий. К изделию крепятся ножки, с помощью которых будет выполняться установка на дымовой канал.

Надежная защита, эксплуатационная долговечность и функциональная стабильность дымохода зависит во многом от правильности выбора и установки колпака.
