Содержание

Монтаж теплого пола в Казани | Цена от 250 Рублей за м2, срок от 1-2 дней

Особенности монтажа теплого пола

Несмотря на то, что изначально система «теплый пол» разрабатывалась для локального подогрева, в настоящее время ее популярность возросла, но уже как основного источника при отоплении. Основа (например, железобетонная плита) очищается от возможных загрязнений и выравнивается, затем поверх нее заливается слой бетонной стяжки. На этом этапе важно правильно рассчитать ее толщину. Далее на слой теплоизоляции «змейкой» размещают металлические или полимерные трубы, по которым будет циркулировать теплоноситель, и заливают 3 см слоем бетона. Затем происходит фигишное выравнивание пола. Поверх него укладывается напольное покрытие, к примеру, настилается ковролин. Теплоноситель, проходя по трубам, отдает часть тепла полу, то есть пол становится по-настоящему теплым, даря дому уют и комфорт. Намного чаще вместо труб используется особый электрический кабель, в котором электричество преобразуется в тепловую энергию. Следует отметить, что при правильном устройстве система теплого пола обладает большей эффективностью, чем привычные радиаторы отопления.

При сборке теплого пола необходимо учитывать ряд нюансов:

  • В высотных домах с централизованной системой отопления нельзя использовать теплый пол, подключенный к общей системе – это приведет к снижению КПД отопления.
  • Автоматизировать работу электрической разновидности теплого пола можно с помощью терморегулятора.
  • Для квартир на первых этажах, а также частных домов допустимо выполнять теплоизоляцию наружной части плиты. В этом случае плита, нагреваясь, начинает играть роль теплоаккумулятора, хотя инерционность системы возрастает.
  • Стяжку необходимо выполнять с учетом температурного расширения, и выбирать подходящий клей, если планируется укладка плитки на пол.

Сэкономить Ваше время и учесть все нюансы монтажа могут специалисты нашей компании . Правильный подбор всех компонентов и качественное выполнение работы позволит не думать о теплом поле, а просто наслаждаться теплом, которое он дарит.

Ремонтно-отделочные работы в Казани лучше всего осуществят специалисты компании Ремонт-16. Уже многие годы мы проводим все виды отделочных работ, строительно-монтажных и инженерных работ, а также помогаем своим клиентам определиться с дизайном объекта!

Нашим несомненным плюсом является высокий уровень знаний и опыт наших специалистов – даже самые необычные и оригинальные дизайнерские решения будут с легкостью выполнены нашими мастерами под чутким контролем опытных прорабов! Ремонт – это та сфера, где Ремонт-16 занимает лидирующие позиции на казанском рынке уже не первый год.

Доверив свой объект нашим специалистам, Вы можете ни о чем не волноваться, все тяготы процесса стройки мы возьмем на себя. Вам останется лишь в конце с легким сердцем подписать акт приемки-сдачи и начать эксплуатацию объекта.

Монтаж водяного тёплого пола в Казани по доступным ценам

Установка водяного теплого пола – отличный способ создать комфортную атмосферу в частном доме или коттедже. Также система теплых полов имеет ряд дополнительных преимуществ:

  • Экономия энергии
  • Грамотное распределение тепла
  • Снижение количества пыли в воздухе
  • Ионизация воздуха

В компании ТК Атлант-С вы можете заказать монтаж водяного теплого пола по доступной цене.

Правильное, равномерное распределение тепла в доме зависит от способа установки водяного теплого пола. Это связано с тем, что вода постепенно остывает, в момент прохождения по трубам. Именно поэтому процесс установки труб начинают от стен, постепенно продвигаясь к центру помещения, либо к выходу. Укладка теплого водяного пола обычно происходит следующим образом:

  • Изначально на бетонные плиты укладывается слой гидро- и теплоизоляции по периметру помещения. После этого начинают раскладку труб в нужной последовательности. Самым оптимальным методом, считается вариант раскладки «улитка», этот способ обеспечивает максимально равномерное распределение тепла по помещению. Для контроля температуры устанавливается узел смешивания, который состоит из коллектора, насоса и смесителя термостатического.

Монтаж водяного теплого пола не требует больших финансовых затрат, может быть произведен под любой вид напольного покрытия: ковролин, ламинат, плитка или линолеум. Также система теплых полов может быть подключена как к центральному отоплению дома, так и использована в автономном режиме.

Цена на монтаж водяного тёплого пола в ТК Атлант-С

Установка теплых водяных полов по доступным ценам в Казани производится квалифицированными специалистами компании ТК Атлант-С.

Квалифицированные специалисты нашей компании произведут быстрый и надежный монтаж теплых водяных полов под любой вид покрытия.

Монтаж водяного теплого пола под плитку вы также можете заказать на сайте ТК Атлант-С или по телефону +7 (843) 210-26-46.

Стоимость укладки водяного теплого пола в Казани

Наш сайт поможет быстро найти опытного мастера для заказа любых услуг. Разместите заявку и проверенные специалисты предложат вам свои услуги и цены.

Если вам нужно напольное покрытие с подогревом, узнайте стоимость укладки водяного теплого пола на Юду. Опытные мастера, предлагающие услуги на сайте, выполняют монтаж системы обогрева пола в любых помещениях Казани:

  • квартиры
  • частные дома и загородные коттеджи
  • офисные здания
  • СПА-центры, салоны красоты
  • бассейны, бани и сауны

Если вы хотите заказать монтаж системы обогрева полов под ключ, то специалисты Юду выполнят качественную укладку выбранного вами напольного покрытия.

Монтаж пола с подогревом включает в себя ряд работ, а именно:

  • ремонт и подготовку поверхности (для частных домов)
  • бетонную стяжку (для квартир)
  • настил пенополистирольного покрытия и мультифольги
  • монтаж труб
  • герметизацию стыков
  • проверку системы перед ее запуском в работу

Расценки на услуги исполнителей Юду

Устанавливаемая мастерами Юду стоимость укладки водяного теплого пола в Казани зависит от сложности монтажа и объема работы. Чтобы установить на полах водяную обогревающую конструкцию, исполнителям необходимо знать:

  • площадь пола
  • какой материал напольного покрытия будет использоваться (ламинат, линолеум, паркет)
  • высоту потолков в помещении
  • для какого помещения необходимы полы (жилое или общественное)

На сайте Юду зарегистрированы специализированные компании и частные мастера, которые предлагают свои услуги по установке теплого пола недорого. Расценки устанавливаются за м2, и они ниже, чем в крупных ремонтно-строительных компаниях Казани, примерно в два раза. Ознакомившись с ценами на монтаж водяного теплого покрытия в прайсах специалистов Юду, вы убедитесь, что услуги мастеров доступны для каждого.

Зарегистрированные на Юду специалисты выполняют строительство и монтаж электрической напольной системы обогрева в любых домах и квартирах в Казани. Если в помещении не больше 10-12 м2, то цены на установку электрической системы обогрева частными мастерами могут устанавливаться не за квадратный метр, а за единицу работы.

Как сделать заказ на Юду?

Заказать строительство, ремонт и монтаж системы напольного обогрева вы можете в режиме онлайн, что существенно сэкономит ваше время и силы. Чтобы узнать, сколько стоят электрополы, и воспользоваться помощью исполнителей, оформите заявку на сайте Юду. Вскоре вы получите отклики заинтересованных в выполнении задания мастеров и сможете выбрать одного из них. Со специалистом вам останется согласовать сроки и стоимость укладки водяного теплого пола, а также другие особенности работы.

Установка теплого пола » Теплый пол Thermo

Теплые полы устанавливают под высокотеплопроводные напольные покрытия, такие как керамогранит и плитка. Все специалисты сходятся во мнении, что именно этот вариант наиболее эффективен с точки зрения обогрева помещения и дает самую максимальную отдачу. Однако, вполне может появиться необходимость или просто желание клиента использовать теплый пол в сочетании с другими видами напольных покрытий. В этом случае совершенно закономерно возникает вопрос: «Насколько в конструкции теплого пола сочетаются электрический нагревательный кабель и дерево?».

Чтобы развернуто и полно дать ответ на этот вопрос, нужно уточнить, что в данной ситуации возможны два варианта: монтаж системы на деревянный пол или установка отопительного оборудования под дерево.

В первом случае, как правило, речь идет об устройстве теплых полов в загородном доме или на даче, второй же решает вопрос обогрева деревянного пола.

Теплый пол на деревянное основание

Типичным примером установки полов с подогревом на основание из дерева можно назвать теплый пол для бани, когда на черновой деревянный пол предлагают уложить греющий кабель, а сверху закрыть его плиткой. Монтировать отопительное оборудование на деревянное основание просто так нельзя. Сначала придется сделать армированную бетонную стяжку (не менее 2 см), а уже потом установить на нее систему теплый пол и само напольное покрытие. В течение всего рабочего процесса необходимо согласовывать свои действия с указаниями, описанными в «Инструкции по монтажу и эксплуатации».

Мнение о том, что допускается монтаж теплых полов на деревянные без стяжки, а только с применением гипсоволоконных или цементно-стружечных плит в качестве основания, профессионалы считают ошибочным, поскольку в этом случае материал основания (ЦСП или ГВЛ) обязательно впитает влагу из раствора, отсыреет и потеряет часть своих полезных свойств.

Ошибки и недочеты в установке систем обогрева пола могут привести к тому, что после включения греющий кабель начнет активно высушивать плиты основания, которые под воздействием слишком агрессивных температур растрескаются и деформируются. В следствие этого, повреждению подвергнется слой заливки над кабелем и целостность напольного покрытия нарушится.

Теплый пол под дерево

Потребность в установке пола с подогревом возникает в том случае, когда клиент желает положить ламинат или паркет на теплый пол, либо обогреть деревянный теплый пол на лагах.

Собираясь пользоваться теплым полом в таких условиях следует взять на заметку несколько важных нюансов. Во-первых, чтобы избежать излишнего теплового воздействия на греющий кабель и напольное покрытие, мощность оборудования для нагревания пола не должна превышать 100 Вт/кв.м, а для конструкции на лагах – 80 Вт/кв.м. При этом максимальная температура прогрева не должна быть выше +26°С.

Деревянные покрытия обладают низкой теплопроводимостью, поэтому мощного эффекта теплого пола на поверхности не будет. Скорее, система выступит в роли своеобразной буферной зоны и воспрепятствует остыванию общей поверхности пола.

На бетонное покрытие кабельная отопительная система монтируется по стандартной схеме: в цементно-бетонную стяжку или плиточный клей укладывается греющий кабель. Желательно, чтобы толщина стяжки (или клея) составляла от 1 до 2 см. Уменьшение этих показателей может привести к перегреву и выходу кабеля из строя, а увеличение – к практически полному отсутствию тепла на поверхности пола.

Утепление деревянного пола на лагах

Для обогрева деревянного пола на лагах укладывать греющий кабель нужно на металлическую сетку с мелкими ячейками. Она закрепляется между лагами на расстоянии не менее 3 см над теплоизоляционным материалом снизу и точно также не менее 3 см от нижней поверхности половой доски сверху. В точках пересечения с лагами кабель пропускают через специальные пропилы глубиной и шириной 3 см на всю толщину лаги. Изолируют эти места алюминиевой фольгой или алюминиевой самоклейкой (скотчем). Для размещения конца гофра-трубки с температурным датчиком в лаге делается пропил размером 2х2х2 см.

Терморегулятор (термостат) для теплого пола

Чтобы с комфортом пользоваться теплым полом, уложенным под низкотеплопроводные напольные покрытия, рекомендуется установить терморегулятор с двумя датчиками, показывающими температуру пола и воздуха в помещении. Это даст возможность соблюсти все необходимые температурные ограничения.

Стоимость теплого пола

Цена на оборудование, которое клиент собирается приобрести для описанных выше вариантов использования, и затраты на их эксплуатацию и обслуживание, будут несколько меньше, чем при укладке полов с подогревом под плитку. Объясняется это объективными ограничениями не только по мощности, но и по температуре прогрева поверхности пола.

Однако, составляя смету будущих финансовых затрат, ориентироваться нужно не только на цену самого оборудования, а учитывать стоимость всех работ в комплексе, причем, делать это исходя из выбранного типа покрытия и самого подходящего в этом случае варианта установки.

Правильная установка теплого пола: советы и пояснения

13 январяПубликации

Теплые полы в помещениях давно перестали быть диковинкой. Комфорт, безопасность, доступная даже ребенку система управления: все это вы получаете, разумеется, если установка теплого пола проведена в соответствии со строительными нормами и рекомендациями производителя.

Современные инженерные системы, к которым относятся теплые водяные полы, максимально продуманы в плане технологичности монтажа. Это позволяет быстро и достаточно аккуратно, без грязи, пыли и шума, смонтировать такую систему в любом помещении, при совершенно разных условиях нулевого уровня.

Структура теплого пола

Независимо от производителя, установка теплого пола практически всегда выполняется по одному сценарию. Некоторые различия возможны в комплектации систем или их технических характеристиках, но основные этапы монтажа всегда будут неизменны.

Как и во многих других строительных процессах, устройство теплых водяных полов производится послойно. Такой подход, позволяет максимально эффективно подготовить каждый слой перед следующим этапом.

  • Основание
    Главными требованиями к поверхности пола на данном этапе являются прочность и отсутствие влаги. Основание может быть бетонным, как в случае с большинством многоквартирных домов, так и деревянным, что характерно для многих частных домовладений.
Важно! Уже при работах на нулевом уровне, желательно придерживаться простого правила: каждый слой выполняется с такой же тщательностью, как и заключительный, отделочный! Пренебрежение мелочами вроде незначительного перепада высот, недостаточно прочного и сухого основания, могут привести в итоге к серьезным отклонениям от технологии монтажа на следующем этапе или при конечной отделке.
  • Теплоизоляция
    Наиболее используемым для удержания тепла в помещении материалом, является экструдированный пенополистирол. Различная толщина листов, продуманное замковое соединение отдельных элементов в единый слой, нулевой коэффициент теплопроводности делают его однозначным фаворитом среди теплоизоляторов для пола. Основная задача этого этапа устройства водяного пола — обеспечение максимально ровного, однородного слоя, без щелей и перепадов высот!
  • Гидроизоляция
    Назначение этого слоя, исключить движение влаги и пара в системе теплых полов, как со стороны основания, так и в обратном направлении. Большинство строителей для этих целей используют полиэтиленовую пленку достаточной плотности, но возможны и другие варианты, например – фольгированный пенофол. Требования к гидроизоляции практически те же, что и к предыдущим слоям – ровная, без щелей поверхность.
  • Непосредственно сама система теплый пол
    Тема грамотного выбора и установки коммуникаций водяного пола слишком велика для объема данной публикации. Мы лишь отметим основные, на наш взгляд, моменты.

    Первое – это выбор производителя системы. Учитывая, что после монтажа, доступ к элементам водяного пола будет невозможен, качество, надежность и долговечность это не те вещи, на которых стоит экономить. Мы рекомендуем проверенных производителей систем теплых полов и комплектующих к ним, концерны UPONOR и THERMOTECH!

    Второе – это грамотный монтаж системы. Несмотря на кажущуюся простоту, этот тип работ имеет множество нюансов, требует специальных знаний и наличия профессионального инструмента. В связи с этим, особое значение приобретает выбор монтажников!

Советуем не гнаться за дешевизной расценок на работы, а обращать внимание на отзывы и профессионализм потенциальных исполнителей.
  • Стяжка
    Уложенные коммуникации теплого водяного пола нуждаются в защите перед заключительным этапом отделки. Эту функцию лучше всего выполняет обычная цементно-песчаная стяжка. Обратим внимание только на одну деталь: чем тоньше слой стяжки, тем лучше теплопередача. Но и уменьшать этот слой за счет толщины, а следовательно прочности, не стоит. Необходима «золотая» середина!
  • Финишная отделка
    Напольным покрытием, венчающим установку водяного теплого пола, может быть что угодно: керамическая плитка, ламинат, дерево и т. д. Важно лишь, помнить о теплопроводности и термостойкости отделочных материалов!

Расчет стоимости водяного пола: основные моменты

Зная теперь все возможные этапы в процессе монтажа водяного пола, можно подсчитать приблизительную стоимость работ и материалов.

Конечно, каждый конкретный случай, стоит рассматривать отдельно, причем желательно, чтобы расчеты производились на профессиональном уровне, это сделает конечный результат более точным, с минимальными погрешностями.

Например, при расчетах устройства основания, важно учитывать необходимость работ по возможному демонтажу предыдущего напольного покрытия, которых не будет при установке системы в только построенном здании.

Другой случай — расположение системы теплого водяного пола относительно источника тепла. Работы по врезке в централизованную систему водяного отопления или подключение к автономному котлу частного дома, будут иметь свои особенности, что отразится на окончательной стоимости проекта.

Одним словом, повторим сказанное выше — обращайтесь за услугой расчета и монтажа теплых водяных полов исключительно к проверенным профессионалам!

Понравился материал? Поделитесь ссылкой с друзьями:

Монтаж теплого пола в загородном доме

Один из способов обогреть загородный дом — установить теплые полы. Около 95% теплых полов устанавливается именно в загородных домах. При этом не требуется другой системы отопления, а экономия на энергии, по сравнению с радиаторной системой, может составлять 20-30%. Установку теплого пола надо планировать на стадии строительства или ремонта. Теплые полы могут быть водяными, кабельными или пленочными, использующими в качестве нагревательного элемента инфракрасную пленку. Рассмотрим, какие особенности имеет монтаж каждого из них.

Водяные теплые полы — самая низкотемпературная (и выгодная система), они позволяют отказаться от встроенных конвекторов даже при витражном остеклении. Система позволяет использовать любые источники энергии: газовые, дизельные, твердотопливные котлы, воздушно-тепловые насосы, солнечные коллекторы и их комбинации.

Конструкция водяных теплых полов для загородного дома изготавливается по индивидуальному проекту. При этом требуется более серьезная система теплоизоляции.

Расход трубы на кв.метр поверхности пола при шаге 20 см составляет 5 пог. м. При укладке конкретная ширина шага между трубами зависит от величины теплопотерь. Если дом плохо утеплен, шаг делается меньше. В случае нормативного утепления в середине помещения расстояние между трубами равно примерно 20 см, вдоль внешних стен — около 10 см.

Если для квартиры достаточно теплоизоляционного слоя толщиной 50 мм, то в доме необходимы 100 мм. Однако если теплоизоляционный материал есть в самом перекрытии, то достаточно 20 мм.

Традиционно водяные полы в загородном доме укладываются под стяжку. Но в случае с деревянными домами это возможно только на первом этаже, если есть опора на грунт. Если ее нет, используется безбетонный способ укладки при помощи алюминиевых пластин.

Монтаж кабельных полов в загородном доме принципиально не отличается от монтажа в квартире, нужно только правильно рассчитать мощность потребляемой энергии. Летом, когда все выезжают на дачу и активно пользуются электроприборами, напряжение в сети может падать. Из-за этого время нагрева электрического теплого пола обычно составляющее 15 минут, может увеличиться до часа. Решить эту проблему поможет установка стабилизатора.

Для монтажа инфракрасной пленки не требуется подведения инженерных коммуникаций — только электроэнергия. Пленку толщиной менее 1 мм лучше всего укладывать под хорошо просушенную бетонную стяжку (36 часов). Это обеспечит сохранность самой пленки: под слоем бетона ее невозможно повредить или залить жидкостью. Кроме того, нагретый бетон сам обогревает комнату: при нагреве пленки до 15 град С температура воздуха будет 22-25 град С. При использовании пленки без стяжки такую же температуру воздуха даст пленка, разогретая до 25 град С. Тем самым бетонная стяжка экономит электроэнергию.

Если пленку стелить под ламинат, линолеум или ковролин, между теплым полом и напольным покрытием нужно положить фанеру или гипсокартон. Не рекомендуется применять оргалит, т.к. при нагревании он выделяет вредные пары фенола.

Если планируется делать теплый пол под покрытие из массивной доски, его толщина должна быть не более 32 мм. В противном случае потребуется больше энергии для обогрева пола. Кроме того, нужно учитывать и свойства самой древесины, в частности, стойкость к воздействию высоких температур.

При безбетонном способе укладки теплого пола распределительным элементом являются алюминиевые пластины, в которые и укладываются трубы теплого пола. Основание может быть полистирольным или деревянным.

В случае полистирольной системы сначала укладываются полистирольные плиты размером 30х300х1000мм, выполняющие роль теплоизоляционного материала. Укладка должна производиться строго по чертежам. В пазы полистирольных плит вставляются алюминиевые пластины. Для эффективного обогрева они должны покрывать 80% площади пола. В пластины вщелкиваются трубы. Сверху укладывают подложку из вспененного полиэтилена или картона, на которую кладут финишное напольное покрытие.

Деревянная система может быть модульной или реечной. Используется такая система только в том случае, если в перекрытии уже проложен теплоизоляционный материал. В модульной системе основанием служат полосы толщиной 22 мм с фрезерованными каналами для пластин. В реечном типе пазы формируются путем укладки досок толщиной не менее 28 мм с расстоянием в 20 мм между ними. Реечная система чаще используется на втором этаже из-за худших теплоизоляционных свойств.

Монтаж теплого электрического пола – обзор способов, видео

Основных видов теплых полов всего два: электрические и водные. Однако способов их монтажа гораздо больше! Ведь установка зависит от многих факторов: вида напольного покрытия, качества стяжки, ровности плиты и т. д.

Читайте, какие варианты монтажа теплого пола бывают, и смотрите видео с инструкцией.

Смотрим на то, что лежит сверху теплого пола

Способы монтажа выделяют в зависимости от того, что укладывают поверх теплого пола:

Теплый пленочный пол от ламината отделяет всего лишь полиэтиленовая пленка
  1. Монтаж теплого пола под ламинат или паркет

Прямо под ламинат, без стяжки, монтируют только инфракрасный теплый пленочный пол (один из видов электрических полов).

Установка теплого водяного пола и двух видов электрических полов — кабельного и стержневого инфракрасного – происходит иначе. Сначала на плиту или стяжку укладывают гидроизоляционный материал (чтобы плита не нагревалась), потом теплый пол, а его, в свою очередь, сверху закрывают стяжкой (толщина которой не менее 3 см).

Почему не кладут сразу напольное покрытие? Во-первых, такие теплые полы слишком рельефные, и ламинат с паркетом над ними будут ходить. Во-вторых, у перечисленных видов электрических полов бывают утечки тока. Поэтому стяжка нужна для вашей безопасности.

Хотите знать подробнее, как происходит монтаж инфракрасного теплого пленочного пола? Смотрите видео:

2. Монтаж теплого пола под линолеум

Все происходит по той же схеме, что и с ламинатом.

3. Теплый пол под плитку

Плиточный клей наносят прямо на теплый пол

Монтаж инфракрасного пленочного пола под плитку обычно не делают, т.к. пленка от плиточного клея портится, как и от стяжки. Водяной пол монтируют, как обычно. То есть сначала идет стяжка, и потом плитка с плиточным клеем.

Технология монтажа кабельного и стержневого теплого пола здесь несколько иная, чем обычно. Стяжку не делают, на теплый пол сразу укладывают плитку. Правда, толщина слоя плиточного клея должна быть как минимум 3 см.

Вы можете все переиграть: сначала сделать стяжку в 2 см, а потом уложить плитку. Времени уйдет больше, но зато сэкономите плиточный клей. Да и, признаться, наносить его толстым слоем неудобно.

Под деревянный пол электрический кабель укладывают так

4. Укладка под деревянный пол

Деревянный пол устанавливают на некоторой высоте от основного – на деревянных лагах. Поэму теплый пол (за исключением пленочного) под ним укладывают в совершенно открытом виде. Кстати, так даже сподручнее: если произойдет поломка, не придется разбирать все стяжку. Достаточно снять доски – и все, как на ладони!

В некоторых местах кабель или труба могут пересекаться с лагами. Поэтому монтаж деревянного пола в этом случае происходит не совсем традиционно – приходится устанавливать «прерывистые» лаги. Так работа идет немного дольше, но идет ведь – что уже хорошо.

Если какая-нибудь доска пола приходится местом крепления на кабель или трубу, гвоздь туда не вбивают – его смещают в сторону.

5. Монтаж теплого пола с наливным полом

Здесь, как с плиткой, есть несколько вариантов: сначала делать стяжку, а потом уже наливной пол. Или сразу заливать наливной пол толщиной в 3 см. От тепла он не портится.

Как делают монтаж наливных полов? Читайте по ссылке!

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое , водяное и воздушное половое отопление.

Из этих трех чаще всего используются электрические и водные системы.

Водяной теплый пол излучающий обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты.Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с термостатом Aube Sensing

Лучшая цена за деньги: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако лишь после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция

за лучистым теплым полом

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Изображение предоставлено: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по вашему дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего обогрева пола

Существует два основных стиля установки водяного теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем лучистого теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться как в несущую плиту на уровне грунта, так и в системе подвесного перекрытия.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Изображение предоставлено: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Изображение предоставлено: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокром или сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой строительного раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Затраты на системы электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом и сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Изображение предоставлено: PlumberMag.com

Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда представляют собой PEX, гибкие трубки, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость водяного теплого пола

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

Сделай сам из водяного отопления

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют электрические системы лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых авторитетных компаний в области систем с подогревом полов. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов.В зависимости от приложения у вас может быть несколько различных вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих труб, в том числе:


УСТАНОВКА РАДИАЦИОННОГО ОТОПЛЕНИЯ ПОЛА БЕТОННОЙ ПЛИТЫ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно делать это правильно.В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным лицом, занимающимся разработкой кода, для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию. Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом.Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита). Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые предлагают использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстрый и простой вариант — не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, ознакомьтесь с нашим Руководством по проектированию и строительству.

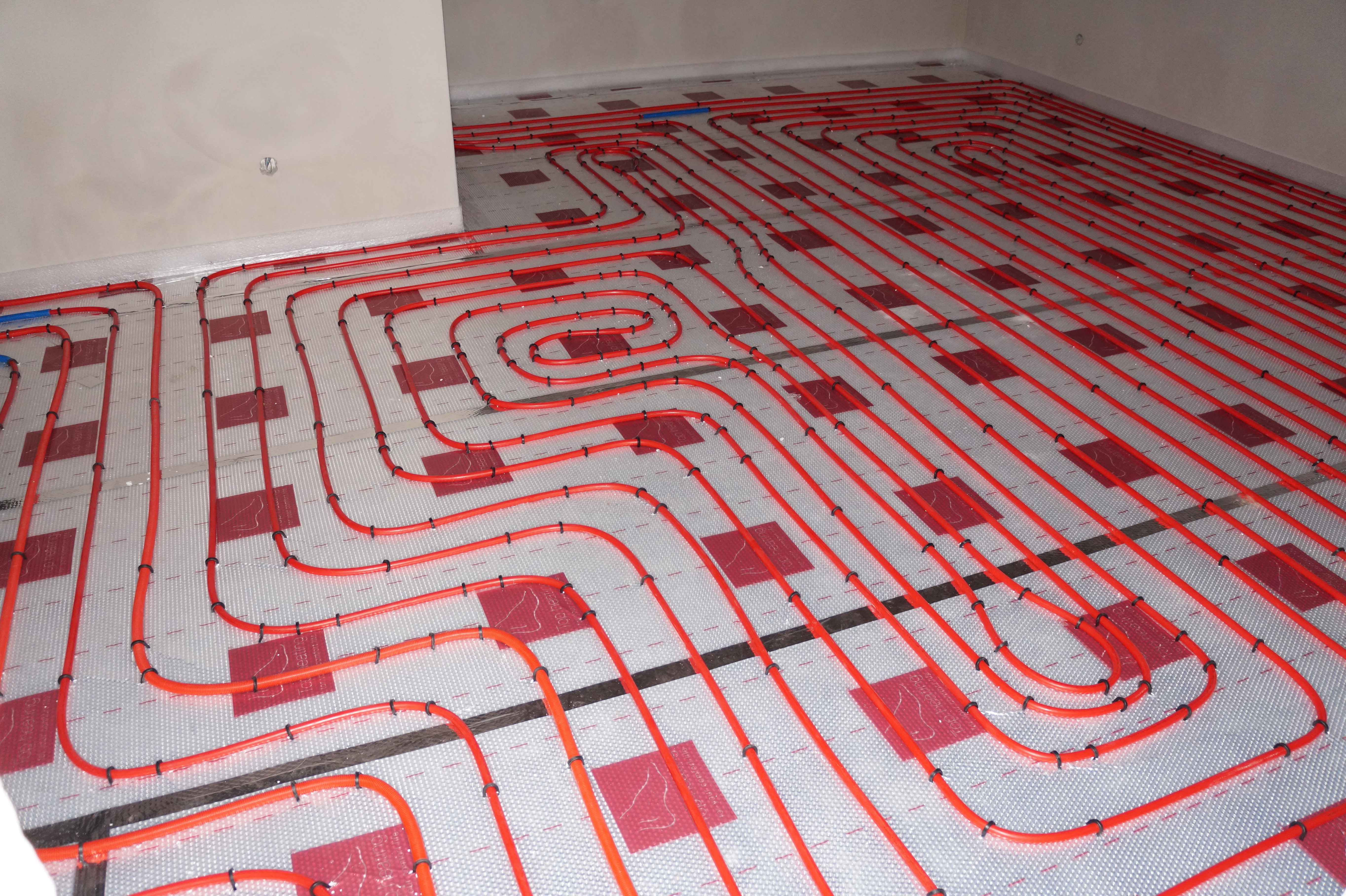

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит много денег .

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА ОБОГРЕВА НАПОЛЬНОГО СКОБА С КРЕПЛЕНИЕМ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , вдвое больше, чем BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, в ванных комнатах и ​​в местах с высокими потерями тепла, например в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер: Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Установка отражающего барьера предназначена для отражения лучей волн тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для водяного отопления пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти изоляцию, облицованную фольгой, с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Поэтому, по нашему мнению, глупо заранее сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, значит, вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но с он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, поскольку системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вашу систему работать с высокими температурами (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используются подвесные плиты излучающего отопления.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

  • Простая установка трубки по сравнению со скобками.
  • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
  • Звукоизоляция.
  • Огнестойкость.
  • Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты — до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
  • Нет необходимости в алюминиевых теплообменных пластинах.
  • Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

  • Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
  • Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
  • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
  • Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.
Процесс установки подвесной плиты
Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены оформляются каркасом, но не гипсокартоном. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Кажется, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ ПОЛА

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Radiantec разработал — практичную альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не возражаете против работы с электроинструментом, вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть цены, составляющей , по сравнению с производимыми панельными системами.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и положить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции, предоставленные для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Совместное использование ковра и подложки не должно превышать 2 штук.5 Tog.

Если вы используете теплый пол в зимнем саду, имейте в виду, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , то есть подающая и обратная линия для теплого пола должна полностью идти обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить поверх утеплителя пластиковую мембрану. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь зазор для расширения для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Таким образом, стандартно комбинировать полотенцесушители с полом с подогревом на этих участках.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. По завершении закройте заглушки.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать пять минут и снова выпустить воздух через спускной клапан на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыто

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Влажные теплые полы — Пошаговое руководство по установке

Введение

В то время как многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

Одним из недостатков системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хороший звук? Тогда перейдем к делу.

Шаг 1 — Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем начать. Это руководство должно дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам необходимо определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем потребуется прокладывать трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате — одно отверстие для потока, другое для возврата.

После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины в твердом черновом полу необходимо срезать, отшлифовать и заделать, прежде чем приступить к укладке изоляции.

Для деревянных черновых полов перед продолжением убедитесь, что все половицы надежно закреплены и выровнены. Если хотите, можете положить фанерный лист, чтобы помочь в этом.

Шаг 2 — Изоляция

Установка теплоизоляции для системы влажных полов — это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3 — Установите коллектор

Следуя позиционированию на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, который даст вам раздельное управление обоими методами отопления.

Шаг 4 — Крепление труб

Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы водяного теплого пола.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше положение и интервал правильные, прежде чем вы окончательно приклеите их.

Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

Шаг 5 — Прокладка трубопроводов

Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалами примерно 200 мм, следуя змееподобному шаблону (похожему на приведенную выше диаграмму) туда и обратно, оставляя достаточно места для трубы, чтобы вернуться на себя вдоль стена у входа.

На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, при этом осторожное нажатие ногами не вызовет никаких проблем.

Так продолжайте до тех пор, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничивать ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними при выходе из комнаты.

Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

Шаг 6 — Подсоединение трубопроводов к коллектору

Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ножа оставит неровную поверхность — определенно не то, что вам нужно, пытаясь создать печать.Как только весь трубопровод будет обрезан до нужной длины, вы можете начать подсоединять его к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет на месте, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата правильно, затем закончите работу гаечным ключом.Хотя хорошая фиксация, очевидно, важна, не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

Этап 7 — Промывка, наполнение и создание давления

Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

Когда все отключено, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если смотреть на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

Когда вы убедитесь, что в петле нет воздуха, отключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

Теперь мы можем приступить к испытанию системы под давлением. Некоторые коллекторы будут иметь встроенный манометр, в то время как для других потребуется винт на блоке (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному отверстию. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола.Во время стяжки система должна оставаться под давлением.

Когда вы начинаете стяжку, следует иметь в виду, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента будет нагреваться по мере затвердевания, вызывая расширение воды в трубах.

Этап 8 — Стяжка влажных полов с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Посмотрите, не хотите ли вы самостоятельно сделать стяжку своими руками.Если нет, то есть много действительно хороших подрядчиков, которые сделают работу за вас.

Если вы все же выберете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9 — Укладка напольного покрытия

Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, так как вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После того, как вы будете терпеливо ждать, пока стяжка полностью высохнет, и уложите пол, вам захочется заставить работать этот влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти регулировки.

В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте ее на этом уровне на 2–3 дня.Затем температуру можно постепенно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — нам не терпится их увидеть!

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах.Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле 2 .

Только материалы:

  • Электрический мат = от 35 до 80 фунтов стерлингов за м 2
  • Электрический в стяжке = от 20 до 90 фунтов стерлингов за м 2
  • Горячая вода, первые 20 мес 2 = От 80 до 120 фунтов за м 2
  • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
  • Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

  • Электрический коврик = от 70 до 120 фунтов за м 2
  • Электрический в стяжке = от 60 до 110 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = от 120 до 160 фунтов за м 2
  • Горячая вода, последующие м 2 = 45–95 фунтов стерлингов за м 2
  • Элементы управления = 100–200 фунтов стерлингов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Полы с подогревом в теплой воде

Системы теплой воды включают заглубление 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система под полом 2 будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплые полы, монтируемые на поверхности с теплой водой

Если если вы не хотите откапывать конструкцию пола, рассмотрите возможность использования систем теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Шестигранная напольная плитка, от 29,95 фунтов стерлингов за м 2 , и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м 2 , обе Стены и пол

Мокрый пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для помещений первого этажа и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в свою конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. а затем установили между балками на месте.

Get Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Наилучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем с полимером или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого запаздывания необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для загородных домов полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это тот, который сделан из стяжки, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Электрические системы теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Требуется квалифицированный монтажник для электрических или газовых подключений.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплых полов могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему под полом. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

Лучшие советы для успешной установки теплого пола

Без сомнения, популярность теплых полов (UFH) растет.Поскольку все больше и больше разработчиков используют эту технологию отопления в своих новых постройках, а домовладельцы стремятся установить ее в своих домах, стоит знать о передовых методах установки UFH.

В этом блоге мы поделимся некоторыми важными советами наших экспертов по теплому полу, которые помогут упростить ваш следующий проект, от укладки изоляции и размещения коллектора до испытаний под давлением и многого другого.

1. Подготовьте основание пола с помощью соответствующей изоляции.

Перед прокладкой трубопроводов или монтажом коллектора убедитесь, что на основание пола положено соответствующее количество изоляции.Изоляция является ключевым фактором для обеспечения эффективной работы системы и отсутствия потерь тепла.

Для новых построек Строительные нормы и правила гласят, что вы должны использовать изоляцию толщиной не менее 100 мм. Для модернизации можно использовать изоляцию толщиной 50 мм.

2. Выберите центральное, легкодоступное место для коллектора

Размещение коллектора является важным элементом любой системы УВГ, и настоятельно рекомендуется размещать его в центре дома по следующим причинам:

  1. Во-первых, расположив коллектор в центре дома, вы можете ограничить шансы прокладки трубопроводов через несколько комнат.Это означает, что общая длина трубопроводов уменьшается, что помогает сэкономить время на установку и затраты на материалы.
  2. Во-вторых, уменьшение длины трубопроводов увеличивает энергоэффективность, поскольку воде не нужно проходить через несколько зон, чтобы достичь намеченного пункта назначения. Это также снижает возможность передачи тепла в зоны, которые не нужно нагревать.

Для обслуживания и ремонта в будущем коллектор также следует разместить в легкодоступном месте.

3. Ознакомьтесь с инструкциями производителя.

Это может показаться немного очевидным, однако тщательное чтение инструкций производителя является хорошей отправной точкой, поскольку они содержат подробные инструкции по установке. Например, следование инструкциям, прилагаемым к коллекторам, может избавить вас от трудоемких доработок в дальнейшем.

В наших системах теплого пола JG каждый коллектор снабжен пошаговым руководством по установке, которое покажет вам, как устанавливать участки трубопровода, как укладывать трубы и как вводить систему в эксплуатацию для обеспечения успешной установки.

4. Сначала установите коллектор, а не трубопровод.

Распространенная проблема, с которой мы сталкиваемся, — это когда трубопровод устанавливается перед коллектором. Это может привести к запутыванию труб при подключении к коллектору.

Лучше всего сначала установить коллектор, а затем прокладывать по одному контуру от потока коллектора до возврата. Также важно отметить каждый контур на коллекторе, чтобы в будущем было легко определить, какой контур входит в какую комнату или зону.Мы поставляем наклейки с нашими подпольными коллекторами JG, которые можно использовать для маркировки трубопроводов для облегчения идентификации.

5. Маркировать подающий и обратный трубопровод от котла

Маркировка подающего и обратного трубопроводов от котла — еще один очень важный шаг, который часто упускают.

Если подающая и обратная линии не подключены должным образом к коллектору, т. Е. Подающая труба подсоединена к обратной сети и наоборот, это может привести к неэффективной системе отопления.

Хотя коллектор все еще сможет смешивать воду, он не сможет делать это должным образом. Это означает, что вода не достигнет зон с правильной температурой, и вы не сможете контролировать работу коллектора.

6. Тщательно заполните систему и избегайте воздушных пробок.

После того, как трубы будут уложены, вам необходимо заполнить систему водой и испытать трубопровод под давлением перед укладкой стяжки. Итак, при промывке шлангом важно убедиться в отсутствии пузырьков воздуха.

Здесь есть несколько важных советов. Первый — это заполнение одного контура за раз — если вы попытаетесь заполнить все контуры сразу, у вас могут появиться пузырьки воздуха, которые могут сильно повлиять на производительность системы UFH. Воздушные пробки могут остановить циркуляцию системы, или пузырьки воздуха могут уменьшить массу воды в трубопроводе, а это означает, что меньше тепла будет передаваться в пространстве пола.

Еще один совет — установить автоматический воздухоотводчик (AAV) на коллектор, чтобы помочь удалить воздух из системы, а также предотвратить накопление воздуха в системе в будущем.Коллекторы JG для подпольного отопления поставляются с предварительно установленным AAV, поэтому вам не нужно беспокоиться об установке его отдельно. Но если вы покупаете коллектор без AAV, мы рекомендуем устанавливать их в самой высокой точке коллектора.

Инженеры по монтажу, сантехнику и отоплению также должны посоветовать клиентам поддерживать UFH, как и любую другую систему центрального отопления, и регулярно промывать систему каждые 1-2 года, чтобы предотвратить скопление воздуха в системе.

7.Всегда проверяйте герметичность трубопроводов перед укладкой стяжки

.

Как упоминалось ранее, перед укладкой стяжки необходимо выполнить опрессовку трубопроводов. Это необходимо для проверки герметичности системы до того, как стяжка и пол выйдут из строя.

Надежный способ сделать это:

  • Испытание давлением при 2 барах в течение 10 минут, проверка на герметичность.
  • Если проблем нет, проверьте систему при давлении 10 бар в течение следующих 10 минут.
  • Если после этого утечек не будет, оставьте систему под давлением, но уменьшите давление до 3-5 бар, пока стяжка не опустится.
  • После укладки стяжки давление можно снизить до рабочего давления, которое обычно составляет 1-2 бар.

8. Добавьте антифриз для зимней установки

Если UFH устанавливается в зимние месяцы, будь то новостройка или модернизация, вода, оставшаяся в трубах, может потенциально замерзнуть, если трубопровод оставлен на холоде. Это может ослабить трубу и вызвать ее раскол сразу или, что еще хуже, позже, когда будет уложен пол.

Чтобы предотвратить это, добавьте немного раствора антифриза в воду, создавая давление в системе. Когда проект будет завершен, воду можно смыть и заменить обычной водой.

9. Не ударяйте стяжку

И последнее, о чем следует помнить, — никогда не позволять стяжке треснуть из-за слишком быстрого нагрева системы при начальном прогоне, что иногда называют «шокированием» стяжки.

В идеале, перед нагревом системы убедитесь, что стяжка затвердела.Затем постепенно увеличивайте температуру, начните с 25 ° C и продолжайте добавлять 5 ° C каждый день, пока вода не достигнет желаемой температуры.

UFH — это наиболее энергоэффективный и удобный способ обогрева дома, но для того, чтобы система была эффективной, необходимо убедиться, что она установлена ​​правильно. В RWC наша команда разработчиков САПР и технические эксперты могут помочь вам спланировать и выполнить ваш следующий проект от начала до конца. Щелкните здесь, чтобы связаться с нами.

Дополнительную информацию о JG Underfloor можно найти на сайте https: // www.johnguest.com/speedfit/underfloor-heating/

Автор: JG Marketing

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату.Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию.Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх.Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Тепло излучающих полов

Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электроприводом и полы с подогревом воды (гидронные). Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы Под чистым полом или черным полом называют «сухой монтаж».»

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому в жилых помещениях излучающие воздушные полы экономически неэффективны и устанавливаются редко. системы воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловые нагрузки обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использование солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климатических условий с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах аналогичны.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон и новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, создав фанерный материал для чернового пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка — наиболее распространенное и эффективное напольное покрытие для лучистого отопления полов, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам требуется ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубкой, по которой проходит горячая вода, хотя последнее создает опасения по поводу утечки в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в пределах прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
