Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

• Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
• Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
• Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

• сплошные – в них пленка полностью покрыта карбоновым материалом;
• полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади – в качестве основного отопления;
• 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

• болгарка, оснащенная диском для камня;
• перфоратор;
• нож или ножницы;
• плоскогубцы или пассатижи;
• строительный миксер;
• зубчатый шпатель;
• широкая кисть;
• емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

• Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
• Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

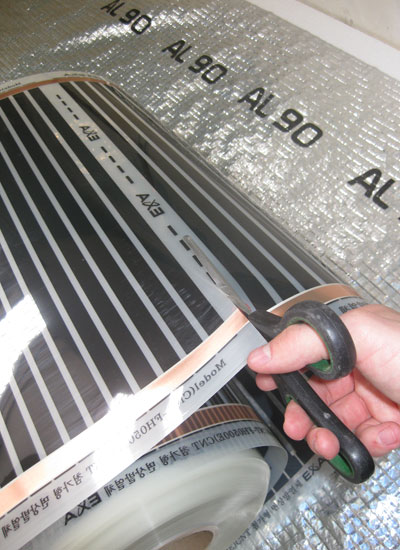

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

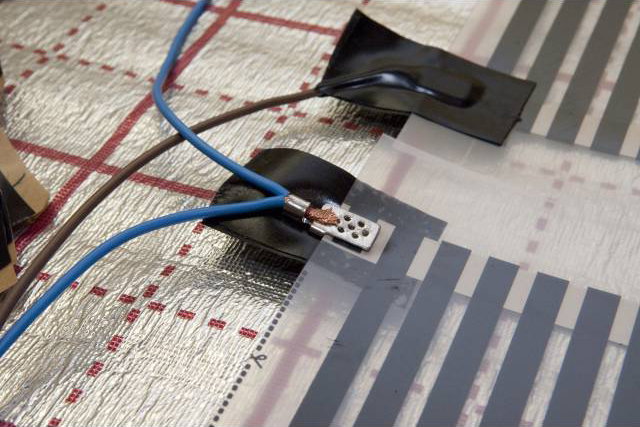

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

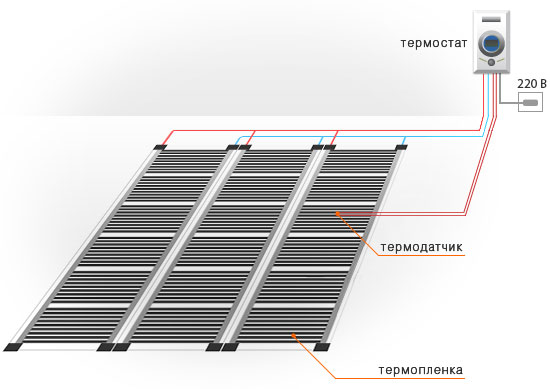

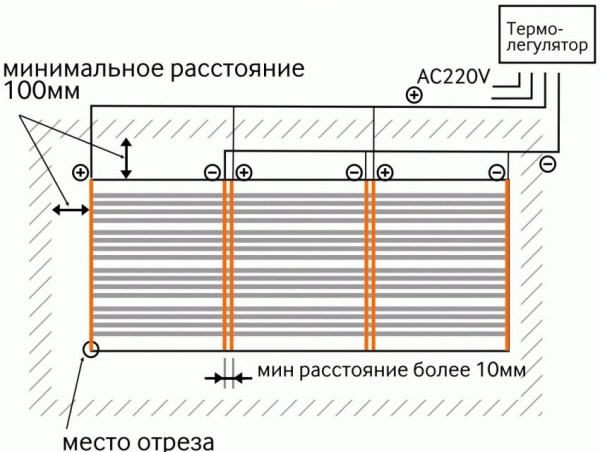

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

• наружный – при котором устройство закрепляется непосредственно на поверхности стены;
• скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Монтаж инфракрасного теплого пола — статья от пользователя ОБИ Клуба

Система инфракрасного теплого пола – новейшая разработка, которая набирает популярность среди потребителей.

Обладая рядом преимуществ перед уже известными видами теплых полов, инфракрасный обогрев заслуженно занимает место в сердцах покупателей. Ремонт и Строительство Какой утеплитель для пола выбрать в дом Подробнее

Однако, монтаж инфракрасного пола, как сложного технического устройства, требует знания теоретических основ и правил безопасности, с которыми я познакомлю вас в этой статье.

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

• Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
• Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

• Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
• Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
• С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
• Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Рассмотрим пошаговую инструкцию по укладке и подключению инфракрасного пола у вас дома.

• Выбор теплоизоляции. Теплоизоляционный слой необходим для профилактики утечки тепла через грунт или основание пола. Выбор утеплителя для инфракрасного пола зависит от расположения помещения: в частном доме, в котором под полами только грунт используйте пенополистирол (пенопласт), если снизу отапливаемое помещение – достаточно вспененного фольгированного полиэтилена.

Поскольку инфракрасный теплый пол является электрическим устройством, необходимо соблюдать правила использования и технику безопасности при его установке, чтобы избежать возгорания и порчи материалов. Перечислю несколько наиболее распространенных ошибок, избежать которые проще, чем исправить последствия.

• Систему теплого пола необходимо подключать напрямую к щитку, отдельной линией.
• Использование УЗО и правильный подбор сечения кабелей, исходя из значений тока, требования безопасности, которые не только защитят от возгорания, но и продлят срок службы всей системы.

• Пока пленка свернута в рулон и не расстелена в один слой на основании пола – тестировать систему запрещено.
• Перед заливкой цементной стяжки проверьте инфракрасный пол на предмет обрывов. Для этой задачи используйте электрический тестер.
• Продумайте расположение мебели в комнате до начала работ по укладке теплого пола. Точечная нагрузка на инфракрасную пленку запрещена, приводит к оплавлению контактов.

Соблюдение правил установки и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

особенности самостоятельной установки и подключения —

Когда уже было принято решение отапливать дом с помощью панельной системы, следует выбор приспособлений и монтаж теплого инфракрасного пола (своими руками или с обращением к специалистам). Конечно, каждый хочет сэкономить, потому не обращается к соответствующим организациям.

Этот вид теплого пола относится к электрическим обогревателям. Нагрев комнаты осуществляется за счет пленки, которая и является основным источником тепла. Карбоновая паста подогревается медными проводниками, которые находятся по бокам. Серебряное напыление сохраняет целостность конструкции и защищает от возгорания. Все это нужно знать о приборе, прежде чем браться за установку инфракрасного обогревателя своими руками.

инфракрасный пленочный обогреватель для пола

Важно! Перед покупкой пленочного обогрева и монтажом необходимо провести расчет теплового баланса (потери и приход тепла) помещений

С чего начать монтаж инфракрасного пола своими руками?

Перед установкой пленки нужно определить площадь, где будет проводиться монтаж. Иными словами это свободное место, где могут находиться негабаритные предметы быта, легкие составляющие интерьера. Под увесистой мебелью и техникой пол не сможет дать нужного тепла. Кроме того, так может возникнуть возгорание.

Мощность 1 м2 пленки будет зависеть от полезной площади. Так, для 20 м2 и менее целесообразна установка мощного обогрева. Всегда можно найти полезную информацию на форумах, прочесть отзывы других пользователей или посоветоваться со специалистом в области отопления.

Важно! Конструкцию нужно подбирать таким образом, чтобы не возникал перегрев

Также осуществлять регулировку можно с помощью термостата. Это позволит настраивать систему на необходимую мощность при разных наружных температурах. Соответственно достигается и определенная экономия.

терморегулятор инфракрасного пола

Монтаж инфракрасных полов своими руками (видео представлено ниже) включает в себя процесс соединения матов проводами. Лучше всего купить многожильный кабель из меди. Выбор связан с тем, что нагревательные каналы, к которым провод будет подсоединяться, созданы из того же материала.

Стоит выбирать кабели сечением 1,5-2,5 мм.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

схема расположения отверстия под термодатчик

1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.

   укладка тепловой изоляции

5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.

   схема разделения инфракрасных матов

7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.






9. Подключение к питанию, тестовый запуск.
10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.



Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Важно! Кабели заземления не должны вставляться в контакт!

Финишное покрытие инфракрасной системы обогрева пола

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.

Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

• простота установки;
• высокая теплоотдача;
• экономичность потребления электрической энергии;
• удобство эксплуатации;
• компактность.

Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

1. Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
2. Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
3. Эпоксидный клей.
4. Провод с вилкой.

Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

1. Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).

Важно! Количество графита в смеси влияет на максимальную температуру изготовленного прибора.

2. Нанесение смеси на пластик. Делать это рекомендуется зигзагообразными мазками. Лучше всего обрабатывать шершавую сторону материала для большего сцепления.
3. Соединение листов пластика.
4. Обрамление конструкции деревянным коробом. Рамка повысит прочность изделия.
5. Прикрепление медных клемм. Подводить их нужно с разных сторон. Альтернативой станет подключение терморегулятора. Изделие упростит регулировку режима обогрева.
6. Сушка. Это один из важнейших этапов. Даже небольшое скопление жидкости выведет из строя полученную конструкцию после первого подключения к электрической сети.
7. Проведение испытаний. Нужно провести замеры сопротивления. Это позволит определить безопасность эксплуатации изделия.
8. Монтаж финишного покрытия.

Это всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.

правила укладки пленочного или инфракрасного оборудования для дома или квартиры, советы по выбору и эксплуатации

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям укладка ИК пола стала возможной и под плиткой.

Инфракрасный пол выступает в качестве надежного источника тепла. Современные технологии укладки позволяют произвести его установку даже под кафель. Такой вариант обогрева настолько популярный, что встречается в квартирах, частных домах и на дачах. Для монтажа используется одна из технологий укладки – мокрая или сухая, которые пришли к нам из-за рубежа. Каждый сможет оценить особенности методик и выбрать подходящую. При этом работы настолько простые, что их легко произвести своими руками, следуя четкому плану.

Можно ли укладывать теплый инфракрасный или пленочный пол под плитку?

Керамическая плитка без дополнительного подогрева будет холодной. Если раньше пленка крепилась к основаниям, которые не требуют фиксации к цементной стяжке, то теперь представлено несколько методик, позволяющих обойти это правило. Укладывать теплый инфракрасный пол под плитку можно даже собственными усилиями, следуя четкой инструкции.

Способы монтажа ИК покрытий под кафель

Методика укладки ИК под кафель отличается от процесса укладки под ламинат. Причина тому — плохое сцепление клея с материалом нагревательного элемента. Существует две технологии укладки:

1. Сухая: долгий срок эксплуатации теплого пола, листы СМЛ водонепроницаемы, нагревательная пленка под надежным слоем защиты.
2. Мокрая.

«Сухой» метод

Необходимо обеспечить подложку из одного материала – рулонной пробки толщиной 2 мм, пенополистирола, изолона. Такой материал прокладывается везде, даже там, где не будет нагревательного элемента. Следующий слой — полиэтиленовая пленка.

ГВЛ укладывается в один или два слоя, действовать необходимо аккуратно, чтобы не повредить графитовые полосы. Чтобы обеспечить крепление ГВЛ используются дюбеля и ранее просверленное отверстие. Оставляйте термошов – зазор между стеной и плиткой.

Крепление производится сбоку и в местах разреза, чтобы не повредить полосы.

«Мокрый» метод

Подложкой служит теплоотражающий материал, который разрезается на полосы согласно ширине термопленки. При укладке подложки соблюдается расстояние от стены 15-20 см

Армирование бетонной стяжки осуществляется с применением малярной сетки. Крепится она к термопленке в местах разреза и по краям. Завершающим этапом станет нанесение «бетоноконтакти» и стяжки в 5мм для заполнения технологических отверстий. Затем наносится клей и фиксируется плитка.

Что нужно для укладки своими руками: инструменты

Прежде чем приступить к установке теплого пола, необходимо подготовить все материалы и инструменты:

• Нагревательная пленка.
• Кабель для подключения к сети.
• Подложка.
• Полиэтиленовая пленка, сетка.
• Терморегулятор.
• Дюбеля.
• Инструмент для создания отверстия под дюбеля, а также кусачки, отвертка, плоскогубцы, ножницы и монтажный нож.
• Строительный скотч.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка напольной поверхности

Подготовительный этап можно условно разделить на несколько задач: подбор материалов уплотнителя, состав схемы укладки, подбор мощности системы.

Основные материалы, которые используются в качестве утеплителя:

1. Вспененный пенополистирол используется для устройства пола по грунту или над холодным подвалом. В идеале слой должен составлять 50-100 мм.
2. Экструдированный вспененный пенополистирол идеально подходит для цементно-песчаной стяжки.
3. Подложка из вспененного полиэтилена подходит для монтажа над теплым помещением. Рекомендованная толщина 3-10 мм.

Проводится разметка пола, с учетом, что в местах установки массивной мебели, инфракрасная пленка не устанавливается. Разметка позволит просчитать правильное количество необходимого строительного материала, продумать месторасположение температурного датчика и терморегулятора.

Требования к плитке и ее толщине, материалу

Плитка побирается по назначению материала, дизайну и т.д. В остальном следует обратить внимание на такой материал, как гранит и керамогранит, который легко выдержит нагрузку и перепады температур. Его же используют в коридорах и на террасах. Толщина плитки подбирается с учетом нагрузки. Для интерьера подойдет 9-11 мм, если установка производится в гараже или балконе, то 12-16 мм.

Пленка метровой ширины может использоваться по максимально возможной длине в 6 метров. Такое расстояние объясняется допустимой нагрузкой на медную шину плёнки. Укладываются пленки встык, расстояние между полосами максимум 5 см. Модели с позолоченным покрытием с другой стороны усиливают ионизирующий эффект, но обойдутся дороже классических вариантов.

Требования к проводке

Провод соединяется с термодатчиков в месте окончания гофрированной трубы. При подключении проводки стоит учитывать ограничения по нагрузке:

1. ПВ3-1,5 – при максимальной нагрузке 15 А (3,3 кВт).
2. ПВ2-1,5 – с максимальной нагрузкой 25 А (5,5 кВт).

Для изоляции всех соединений, пайки, контактных клипс используется бутиловая лента или термостойкая изолента. Лента разрезается на кусочки заранее для более удобной работы.

Монтаж теплового элемента

Для управления температурой теплого пола необходимо установить терморегулятор. Для него стоит подготовить место, размещается он стационарно или подключается к розетке. Учитывайте, что длина провода выносной модели составляет 2-3 метра, его же следует разместить на высоте не меньше 1,5 метра от пола. Он не должен мешать установке техники и мебели. Параллельно монтируется температурный датчик и крепится под карбоновой пастой на пленке, фиксируется строительным скотчем.

Чтобы датчик показывал точные данные, его помещают в гофрированную трубку, которая устанавливается между слоями стяжки.

Подключение

Для подключения пленки к терморегулятору или сети используется два метода:

1. С помощью подсоединения клипсы – для этого делается петля вокруг крючка изделия и зажимается ручным прессом.
2. Метод пайки более сложный, ведь требует осторожности. При помощи паяльника и ножа снимается слой ламинации на медной шине, в этом месте припаивается провод. Между собой полосы соединяются по схеме параллельного подключения. Отдельно провода выводятся для подключения регулирующего элемента – терморегулятора.

Проверка

Не спешите укладывать завершающий слой, лучше проверить ИК пол на этом этапе, чем потом ломать плитку. Чтобы провести проверку системы, достаточно включить теплый пол, установить с помощью термодатчика необходимую температуру. Параллельно проводится проверка качества изоляции, после нагрева всех полос пленки используется отвертка-пробник. Такой пол прогревается за пару минут, если все отвечает требованиям, то можно приступать к процессу укладки.

Укладка плитки

Если финишное покрытие – плитка, то стоит позаботиться о выборе армирующей сетки ячейками 2 мм или стекловолоконной с ячейками 5-20 мм. Закрепление всех слоев производится по монтажной сетке с помощью саморезов и заранее сделанных отверстий. Важно, чтобы пленка и контакты не были повреждены при этом. Поверх укладывается стяжка. Для лучшего сцепления может использоваться клей или специальный грунт. Плитка укладывается традиционным способом. А вот использовать теплый пол можно только через месяц после завершения работ по укладке.

Недостатки инфракрасных систем при укладке их под кафель

Несмотря на наличие явных минусов, потребители решаются на установку ИК пола:

1. Низкая адгезия пленки, что может привести к формированию неустойчивого к деформациям пола. Стяжка может нарушиться от падения любого тяжелого предмета. При появлении микроотверстий пол может начать биться током.
2. Риск короткого замыкания из-за взаимодействия плиточного раствора и клея, которые используются в стяжке.

Популярность ИК системы теплых полов растет, ее устанавливают и в частных домах, и в квартирах. Современные материалы и технологии позволяют производить установку даже под кафель. Процедура не займёт много времени, необходимо только подготовиться, изучить инструкция, подобрать материалы и можно смело приступать к монтажным работам. Следуя простым шагам, удастся произвести установку своими силами.

Полезное видео

Установка инфракрасного теплого пола своими руками

Краткое содержание

Добиться значительного увеличения комфорта позволяет монтаж инфракрасного теплого пола, который доступен для самостоятельного выполнения. Подобный вид обогрева жилья быстро завоевывает потребительский рынок, поскольку позволяет использовать практически все типы полового покрытия и не требует выполнения трудоемких операций по заливке стяжки.

Монтаж инфракрасного пола своими руками

Технические характеристики

Приняв решение установить инфракрасный пол своими руками, следует изучить его характеристики, чтобы понять, подходит ли данный вид обогревательного устройства к конкретным условиям.

• Функционирует от сети со стандартным напряжением 220 В и частотой 50 Гц.

  Инфракрасный теплый пол – все что следует знать

• Потребляемая мощность, выраженная в Вт/м², составляет величины: 150, 220 или 400. Зависит она от типа инфракрасной пленки.
• Нормируемая температура плавления равняется 250°С.
• Диапазон длины волны колеблется в пределах 7-20 мкм.
• Максимальный нагрев поверхности пленки регламентируется величинами 50-55°С.
• Реализуется пленка шириной 50-100 см, длиной 0,25–50 м, толщиной 0,35–0,1 мм.

После включения максимальная температура нагрева инфракрасного пола достигается через 2–3 минуты.

Принцип работы, преимущества

Обогрев осуществляется посредством инфракрасного излучения, позволяющего получить легкое, полезное для человека тепло, не высушивающее окружающий воздух.

Среди преимуществ также отмечаются следующие факторы:

Устройство инфракрасного теплого пола

• невысокое энергопотребление;
• безопасность;
• возможность монтировать инфракрасную пленку на сложных по конфигурации плоскостях;

  Установка инфракрасного пола

• эксплуатационная надежность, обусловленная параллельным соединением элементов. Благодаря такой конструкции функционирование пола не прекращается при повреждении одного из его участков;
• быстрый демонтаж своими руками с возможностью повторного использования;
• достаточно длительный эксплуатационный период.

Инфракрасная пленка становится незаменимой, если возникает потребность оборудовать теплый пол на отдельном участке помещения, например, выделить игровой уголок или диванную зону отдыха. Часто такой обогрев используется в прихожей, что позволяет сушить обувь. Благодаря устойчивости к низким температурам, инфракрасный пол удобен в дачных условиях, где не предусмотрено постоянное проживание.

Теплый пол – монтаж отопительной пленки HeatLife 220

Расчет

Для того, чтобы укладка инфракрасного теплого пола была выполнена грамотно, потребуется произвести предварительные расчеты. Средний показатель тепловой мощности, необходимый для проведения нормального отопления составляет 100 Вт/м². Чтобы компенсировать возможные теплопотери, рекомендуется подбирать теплый пол с мощностью в 220 Вт/м².

Монтаж инфракрасного плёночного тёплого пола ECOFILM

Основные составляющие инфракрасного теплого пола

Укладывается инфракрасный пол на участках пола, свободных от громоздкой мебели. Составляется схема в точном масштабе, на которой планируется рациональная раскладка лент.

Учитывается, что от стен и границы расположения мебели расстояние до инфракрасной пленки составляет примерно 10 см, от отопительных радиаторов – 100 см.

Меньше этого значения его делать нельзя. Шаг между полосами варьируется от 0,5 до 2 см, не допуская наложения их друг на друга.

Выполненная монтажная схема значительно облегчает подсчет необходимых размеров инфракрасной пленки (особенную актуальность эта методика имеет при подборе ширины лент) и дальнейший ее монтаж своими руками.

Подготовка к укладке

Эффективность и долговечность инфракрасного пола зависит от грамотного проведения подготовительного этапа.

Схема правильного расположения теплого пола

Прежде чем укладывать пленку своими руками, следует подготовить основание, которое освобождается от загрязнений и при необходимости выравнивается. Все дефекты устраняются при помощи шпаклевки, если они незначительные, или заливки цементно-песчаным составом (при обнаружении достаточно больших перепадов высот).

После этого можно на просохшее основание стелить гидроизоляцию, которая особенно необходима в помещениях, располагающихся на первом этаже, а также в частных домах.

Потребление электроэнергии инфракрасного теплого пола

Следующим слоем располагается теплоизоляция. Толщина ее рекомендуется под финишное покрытие из линолеума или ковролина в пределах 3–5 мм. Образовавшиеся стыки заклеиваются скотчем. Для керамической плитки подойдет двухмиллиметровая техническая пробка. Намечается место на стене (на высоте примерно 15 см) для расположения терморегулятора, установка которого нужна для функционирования теплого пола в нужном режиме без риска его перегревания.

Самостоятельный монтаж

Дальнейшая установка инфракрасного пола своими руками ведется в следующей последовательности:

Конструкция инфракрасного пола

• Пленка разрезается по обозначенным производителем линиям, в соответствии с разработанной ранее схемой, на отрезки. При проведении этой операции важно избежать повреждений, которые в последующем могут привести к снижению эффективности обогрева.
• Раскладываются полосы пленки, направляя медные контакты вниз. Подготовленное основание пола должно быть абсолютно сухим.
• Устанавливаются контактные зажимы, к которым подключаются провода с последующей изоляцией всех мест соединения. Также своими руками битумной изоляцией с изнанки покрываются те участки пленки, где производились разрезы.
• Для заземления по периметру каждого отрезка фиксируется фольгированный скотч, конец которого зажимом подсоединяется к проводу заземления.

  Устройство пирога с инфракрасным теплым полом

• К нижней стороне инфракрасной пленки подключается термодатчик с обязательной последующей изоляцией.
• Устанавливается терморегулятор. Для проводов, идущих от зажимов, в термоизоляции вырезаются канавки и готовятся отверстия под плинтусом. Также выводится и присоединяется провод от термодатчика. Сам терморегулятор подключается к автомату. Для обеспечения полной безопасности устанавливается устройство защитного отключения (УЗО).
• Производится пробное включение в электросеть. Проверяется отсутствие искрения и излишнего нагревания мест соединения. Тепло на плоскости пленки должно быть равномерным.

После успешного прохождения тестирования пол отключается. Теперь уже можно приступать к укладке своими руками финишного покрытия. Под плитку, на уложенную предварительно армирующую сетку, наносится клеевой состав. Если планируется настелить паркет или ламинат, то под них вначале оборудуется специальная подложка. При выборе в качестве чистового покрытия линолеума или ковролина нужно предварительно пленку накрыть листами ДВП.

Схема подключения инфракрасного пола

При внимательном подходе к монтажу инфракрасного пола и предварительном изучении технической документации с подробной инструкцией, предлагаемой производителем конкретного вида устройства, можно полностью уложить его самостоятельно в течение двух-трех часов.

Видео: Монтаж инфракрасного стержневого теплого пола Unimat своими руками

Установка инфракрасного пола своими руками

Как правильно подключить пленочный теплый пол своими руками

Сведем действия в пошаговую инструкцию.

Проектирование

На плане помещения в масштабе чертим схему расположения всех деталей. От пленки до стен нужно выдерживать расстояние 10-15 см и укладывать ее только на свободных от мебели участках. Не допускается нахлест листов термопленки друг на друга.

Если поверх нагревательных элементов планируется укладка OSB, ГВЛ или фанеры, надо разместить их так, чтобы дюбеля не повредили токоведущие части.

Пленочный теплый пол укладывают только на свободных от мебели участках. Если в помещении есть зона отдыха, пленку лучше расположить вдоль диванов и кресел. Благодаря этому ноги будут находиться на разогретой поверхности.

Подготовка основания

Поверхность должна быть ровной, без выступающих острых частей и впадин. Если нужно, дополнительно выравниваем ее: на дощатый настил укладываем фанеру, а по бетонному перекрытию заливаем цементно-песчаную стяжку.

Укладка теплоотражающего слоя

Раскатываем по поверхности изофол фольгированной частью вверх. В углах крепим его двусторонним скотчем или строительным степлером. Отдельные полосы материала склеиваем между собой скотчем в единое полотно.

Укладка термопленки

Раскатываем нагревательную ленту по поверхности медной полосой вниз в соответствии с чертежом. При необходимости разрезаем ее на элементы.

Резать материал можно только в местах, обозначенных пунктирными линиями.

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Фото: Instagram teplona5

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

Провода фиксируем контактными зажимами с помощью плоскогубцев. Специальной битумной изоляцией защищаем места присоединения проводки и медные контакты в местах среза.

Фиксируем свободные элементы скотчем к изофолу, чтобы избежать их сдвига.

Подключение терморегулятора

При помощи битумной изоляции фиксируем термодатчик на нижнюю сторону термопленки под графитовой (черной) полосой. Чтобы выровнять основание, делаем в теплоотражающей подкладке вырезы в местах прокладки проводов, установки контактных зажимов и крепления датчика. Незакрепленные детали фиксируем скотчем.

Согласно схеме производителя, подключаем проводку к терморегулятору. Устанавливаем его в подрозетник или на монтажную площадку. Только после этого присоединяем систему к электричеству, предварительно обесточив цепь в щитке на лестничной клетке.

Тестируем систему инфракрасного отопления

Запускаем терморегулятор и тщательно проверяем работу каждого нагревательного элемента. Они должны равномерно нагреваться. Без искрения и перегрева в местах присоединения проводов. Холодные участки термопленки свидетельствуют об отсутствии контакта в электроцепи.

Даже если стык бронирующих листов фанеры попадает на нагревательный элемент, дюбеля нужно забивать в промежутках между графитовым напылением. Чтобы избежать смещения и повреждения пленки, ее следует прикрепить к полу двусторонним скотчем.

Укладка защитного покрытия

Перед монтажом ламината раскатываем по поверхности полиэтиленовую пленку или подложку, рекомендованную производителем напольного покрытия.

Перед укладкой ковролина или керамической плитки, термопленку нужно защитить прочными листовыми материалами. Раскладываем их так, чтобы при креплении дюбель-гвоздями не повредить рабочие части нагревательных элементов.

Инфракрасные пленочные полы свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

• раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
• категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;
• установка пленки выполняется параллельными полосами;
• полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
• важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
• медные шины соседних полотен не должны соприкасаться. Минимальная дистанция между ними – 1 см;
• количество точек подключения должно быть сведено к минимуму;

Схема подлючения пленочного инфракрасного нагревателя

• наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
• схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;
• при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.
• Полезная информация! Стыковка отдельных полотен между собой производится с использованием скотча.

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.

Преимущества и недостатки инфракрасных полов

Иногда можно встретить посты о том, что ИК-полы вредны для здоровья человека, хотя ни 1 подтверждающего факта доказано не было. Напротив, ИК-излучение устанавливается в сауны, больницы, родильные дома и другие учреждения. Рассмотрим сначала преимущества инфракрасных теплых полов.

1. ИК теплый пол не сжигает кислород в помещении. Дышать в комнате намного легче, поскольку влажность и содержание кислорода остаются высокими.
2. Работает абсолютно бесшумно, без вибраций, не циркулирует воздух в помещении, что очень полезно, если в семье есть люди, страдающие аллергией на пыль, шерсть.
3. Инфракрасное излучение обогревает с пользой для здоровья, это тот самый солнечный свет, убиваются болезнетворные микроорганизмы в помещении.
4. Устанавливается под любое напольное покрытие: можно уложить плитку, паркет, линолеум или ламинат на инфракрасный пол, и он будет работать на все 100%.
5. Самая тонкая система, не меняет высоту комнаты, что очень полезно при ремонте в квартире (отсутствуют пороги).
6. Помещение прогревается равномерно, нет перепадов температуры вверху и внизу комнаты.
7. Значительная экономия средств. Пол включается намного реже, работает только когда это необходимо и быстро повышает температуру до нужного значения.
8. Простота монтажа – нет необходимости покрывать его стяжкой, можно уложить пол после ремонта в квартире или доме.

Инфракрасный пол под ламинатом, паркетом, плиткой и стяжкой

ИК пол под ламинат

ИК пол под паркет

ИК пол под плитку

Мокрая стяжка по ИК полу

На сегодняшний день в Европе уже более 64% помещений используют именно инфракрасный пол как вспомогательную систему отопления и более 20% зданий эксплуатируют его как основной источник тепла. Тем не менее, небольшая «ложка дегтя» имеется и в этой бочке меда. Сейчас мы рассмотрим минусы инфракрасного теплого пола:

• Высокий ток потребления при запуске системы. Система очень экономична, поскольку кратковременно включается сразу 100% площади пленки, но не каждая проводка сможет выдержать такую кратковременную нагрузку. В среднем, 10 кв.м. пленки потребляют около 2.2 кВт, то есть, 25 кв.м. будут потреблять около 5.5 кВт. Для современного помещения это не будет проблемой, а вот старые «хрущевки» и «сталинки» могут выдержать по паспорту только до 5 кВт. Необходимо изучать техническую документацию дома перед установкой такого пола.
• Возникают трудности при смене зон отопления. 30-40% площади помещения остаются свободными при установке пленки, там изначально вы можете поставить мебель, но, чтобы сделать перестановку, надо учитывать расположения ИК-пола. В ином случае мебель может сильно нагреваться.
• Высока стартовая цена материалов. Необходимо вложить немалые деньги, которые окупаются только со временем.
• Еще один минус инфракрасного теплого пола – зависимость от электричества. Нет света – нет тепла. Если у вас нет в наличии генератора, лучше не использовать ИК теплый пол в роли основного источника тепла в помещении.

Большинство владельцев современных домов и квартир в новостройках не ощутят на себе такие недостатки, поскольку большая площадь и достаток киловатт электроэнергии в технической документации решают многое. Но как бы вы не выбирали инфракрасные полы, плюсы и минусы такой технологии являются относительными и необходимо выбирать все индивидуально.

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

• Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
• Малое время, необходимое для проведения монтажных работ – всего несколько часов.
• Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
• Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
• Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
• Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
• Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
• Относительно невысокая стоимость монтажных работ.
• Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
• Возможность внедрить обогрев помещения в систему “умный дом”.
• Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
• Отсутствие негативного влияния на здоровье людей.
• Способность удалять из помещения неприятные запахи.
• Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
• Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

• Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
• Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
• Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
• Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
• Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
• Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
• Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
• Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Достоинства и недостатки пленочного отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

1. Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
2. Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
3. Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
4. Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
5. Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
6. Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
7. Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
8. Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

1. Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
2. После выключения системы обогрева помещение быстро остывает.
3. При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают. Несоблюдение требования может привести к перегреву системы.
4. Работа теплого пола приводит к повышению расхода энергоресурсов.
5. Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Facebook

Twitter

Вконтакте

Одноклассники

Инфракрасный теплый пол особенности установки своими руками

Даже самый красивый, но холодный дом не может быть уютным, именно поэтому так важно создать и поддерживать оптимальную температуру в жилище. Полностью доверяться в этом вопросе коммунальным службам не стоит, а потому применение в квартирах альтернативных источников тепла очень актуально и всегда будет интересовать людей. Инфракрасный теплый пол уж точно подойдет для таких целей.

Инфракрасный теплый пол: особенности

Совершенно заслуженно наибольшей популярностью пользуются различные системы теплых полов. Но для монтажа теплого пола на водяной или электрической основе необходимы серьезные работы с использованием бетонного раствора. В случае, если ремонт в жилище закончен проведение таких работ невозможно и кажется, что о теплых полах придется забыть. Однако, из ситуации есть отличный выход и это инфракрасный теплый пол.

Такой пол, это два слоя уплотненного полимера, а между ними помещен нагревательный элемент – уникальная углеродная наноструктура. Принцип её работы заключается в следующем: благодаря атомам углерода находящимся в форме гексагональной решетки, размер которой несколько нанометров, материалы начинают излучать в дальнем инфракрасном спектре.

Часть светового спектра, имеющая длину волны от 5 до 20 мкм. и есть инфракрасное изучение, которое человеческим глазом не воспринимается. Такое излучение не просто безопасно, но и обладает полезными свойствами, поэтому инфракрасное излучение и используется в таких медицинских отраслях как стоматология, спортивная медицина, хирургия. Отсюда следует, что инфракрасный пленочный пол совершенно безвреден и не представляет для людей никакой опасности. Помните, что важно установить и терморегулятор для теплого пола.

Теплый пол, созданный по данной технологии, состоит из полос углеродного материала шириной 1,5 см., объединенных в единую конструкцию медными шинами, имеющими серебряное покрытие. Именно медные шины и выполняют функцию проводника электрического тока. Плотные полимеры «ламинируют» нагревательный элемент, при этом, он препятствует прохождение инфракрасного излучения и препятствует попаданию влаги, защищает от механических повреждений и загорания.

Инфракрасный теплый пол преимущества

• удобство при монтаже. Нет необходимости выполнять грязные и трудоемкие работы, связанные с бетонным раствором. Смонтировать такой пол можно и по окончанию ремонта;
• на инфракрасный теплый пол можно укладывать любое покрытие – ламинат, паркет, ковролин, плитку, пробку и пр;
• применяется пленка толщиной от 0,2 мм. до 04, мм. Таким образом, уровень пола остается практически неизменным, что не скрадывает пространство и не требует ступенек или порогов;
• пленка, благодаря низкой инерционности быстро нагревается и также быстро прекращает обогрев. В таком случае нет необходимости следить за уровнем температуры, если холодно – включили обогрев, если слишком тепло – выключили;
• прогрев помещения происходит равномерно, при использовании инфракрасного излучения перепад температур по направлению от пола вверх исключен;
• пленка выдерживает серьезные нагрузки и может применяться в офисных помещениях, спортивных залах, помещениях с большой проходимостью;
• инфракрасный теплый пол помогает экономить расходуя до 30% меньше электроэнергии;
• его не сложно интегрировать в систему «умного дома»;
• пленка не создает вредного для человека электромагнитного поля;

Удобство системы инфракрасного теплого пола заключается не только в простоте его сборки, но и в удобстве демонтажа. При переезде теплый пол можно взять с собой.



Инфракрасный теплый пол установка своими руками

Инфракрасный теплый пол можно установить не только на полу, но и на стенах и потолке. Установить пленку можно и в салоне автомашины.

Ниже указаны технические характеристики, с помощью которых можно правильно рассчитать количество материала и затраты на обогрев:

• ширина от 0,5 до 1 метра;
• длина до 50 метров;
• толщина листа от 0,23 мм. до 0,47 мм.;
• мощность потребления электричества 1 кв. метром пленки составляет от 25 до 35 Втч;
• температура верхнего слоя пленки – 33 градуса по цельсию;

Если пленка будет использоваться как основное средство обогрева, то она должна занимать не менее чем 70% все площади помещения. В регионах с морозными зимами основной обогрев при помощи пленки не рекомендован, но такая система может применяться как дополнительный или резервный источник тепла. В случае поломки системы центрального отопления или наступления холодов раньше подачи тепла, наличие теплого пола не даст замерзнуть.

При расчете количества материала необходимо принимать во внимание, что разрезать пленку можно только в отмеченных местах. Такое расстояние обычно равно 25 см. При покупке, все детали по необходимому объему пленки лучше выяснить у продавца.

Использование пленочного теплого пола позволит эффективно обогреть и надворные постройки (гараж, теплицы, сараи), к которым сложно подвести центральное отопление, а также не даст образоваться наледи на крыльце или трубопроводе.

Если вы собрались купить инфракрасный теплый пол под ламинат, менеджеры советуют обратиться к специалистам для его установки. При таком варианте предоставляется гарантия сроком на 1 год. Однако работа специалистов стоит немалых денег, а между тем ничего сложного не представляет. Положить теплую пленку возможно и самому и в случае, если вы совершенно не разбираетесь в электрике, а специалист лишь подключит её к сети.

виды теплых полов.

Инфракрасный теплый пол пошаговая инструкция

1. Выбрать место крепления и установить термостат.
2. Подготовить пол, очистив его от пыли и грязи. Пленочный пол ложится на чистую, крепкую и сухую поверхность;
3.  Если черновой пол влажный, то постелите полиэтиленовую пленку, создав, тем самым, гидроизоляцию для термопленки;
4. При помощи полипропиленовой или металлизированной лавсановой пленки сделайте термоизоляционный слой. Термоотражатели, изготовленные на основе алюминиевой фольги использовать нельзя;
5. Нарежьте ИПО на полосы, при этом, длина каждой из них должна быть не более 10 метров. Расстелите пленку на полу отступив от стен 20 – 30 см. Следите чтобы медные шины оказались снизу и закрепите конструкцию посредством скотча. Необходимо быть внимательным – не наступать на пленку и не ронять на неё инструменты.

Помните, что нахлест листов недопустим. Он может спровоцировать поломку всей системы теплого пола.
После монтажа можно вызывать электрика для подключения системы к сети, но можно и сделать все до конца самостоятельно. Последовательность действий в таком случае будет следующей:

1. Необходимо зачистить конец провода на 8 – 10 мм. и вставить его в контактный зажим;
2. На ИПО установить данный зажим таким образом, чтобы одной стороной он был на медной шине, а другой внутри ИПО;
3. Линию отреза шины и места подключения провода следует изолировать фрагментами винил-мастичного скотча;
4. После соединения всех концов листов пленки нужно выяснить электрическое сопротивление схемы на концах проводов, которые будете подключать к термостату. Сделайте расчет нагрузки по формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, а затем сопоставьте её с предельной для используемой модели термостата. В случае, если полученное значение на 20 и более процентов меньше чем указанное на термостате, то можно его подключать;
5. Части пленки следует подключать параллельно, оставляйте возможность для помещения проводов под плинтуса. Некоторые участки провода в целях их защиты имеет смысл поместить под теплоизоляцию;
6. Комплекс термостата предполагает наличие датчика контроля за температурой покрытия. Установите его под карбоновую полосу. А если финишное покрытие будет изготовлено из мягкого материала, датчик температуры разместите там, что нагрузка наименьшая;
7. После этого можно включить термостат и проверить работу системы. Обращайте внимание на искрение и нагрев контактов – такого при нормальной работе быть не должно. Если все в порядке, то следует задать желаемую температуру.

Инфракрасный теплый пол финальная стадия

Все, монтаж теплого пола окончен и можно укладывать финишное напольное покрытие.
Ковролин, ламинат, пробка укладываются на термопленку как обычно, но при укладке плитки имеются определенные нюансы. В целях улучшения сцепки плиточного клея с черновым полом следует положить 20 мм. ячеистую монтажную сетку, которая крепится там, где нет ИПО.

Когда все работы закончены необходимо дать клеевому раствору высохнуть. Занимает это около 30 дней. Ранее этого времени не рекомендуется включать систему обогрева.

Рассмотренный материал приобретает все большую известность, в связи с чем появляются новые производители, предлагающие инфракрасные термополы. Именно из-за многообразия вариантов на рынке следует быть осторожным и приобретать теплую пленку только у надежных уже зарекомендовавших себя поставщиков, которые обеспечат выполнение гарантийных обязательств и смогут дать всю необходимую для монтажа системы информацию.

При этом, продавцы не должны уходить от каких-либо вопросов по монтажу системы или же ограничиваться советом обратиться к специалистам – установщикам. Такое поведение свидетельствует о некомпетентности и должно настораживать покупателя. В этих случая, предпочтительнее выбрать другого поставщика и быть уверенным в качестве купленного инфракрасного теплого пола, а также в полноте и достоверности полученных рекомендаций по его монтажу.

Инфракрасный теплый пол:видео

Рекомендуем к прочтению: коллектор для теплого пола.
