что это, как его сделать и зачем он нужен

Грамотная конструкция колодца, а главное — правильное строительство этой конструкции убережёт резервуар с водой от загрязнения.

Колодец — это водозаборное сооружение

Зачастую мысли о добротном устройстве колодцев у их будущих владельцев сводятся к определению необходимого количества бетонных колец, их покупке, поиску «правильной» бригады копателей и выбору дизайна колодезного домика. Между тем колодец — это водозаборное сооружение, устройство которого несколько сложнее, чем просто дырка в земле.

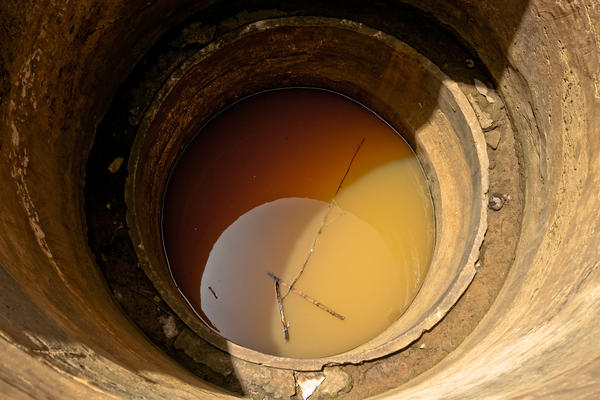

Не всегда вода в колодце чистая
Не всегда вода в колодце чистая

О колодезных кольцах вы можете прочитать в публикации Некоторые заблуждения желающих иметь колодец: о колодезных кольцах. Выбор бригады мастеров-колодезников — это вообще вопрос, можно сказать, интимный, чуть ли не такой же, как выбор партнёра по браку: у каждого свои взгляды на то, каким должен быть идеальный мастер. Поэтому обратимся к той части колодца, которая находится выше уровня земли — к его оголовку.

В колодце должна быть только вода

О том, какие бывают, собственно, колодезные домики, распространяться не стану — чистота воды не зависит от того, в какой цвет вы покрасите это сооружение. Однако необходимо сделать так, чтобы внутрь колодца не попадало ничего постороннего, а именно: мусор и пыль, листья, мелкие животные и насекомые.

Внутрь колодца не должно попадать ничего постороннего
Внутрь колодца не должно попадать ничего постороннего

Живая лягушка, как ни странно, воды в колодце не испортит. Говорят, наши бабки и прабабки даже специально кидали лягушку в молоко, чтобы оно быстро не скисало. Но попавшее в колодец земноводное, скорее всего, не сможет выбраться наружу по отвесным стенкам. Сдохшая от голода лягушка чистоты воде не добавит.

Горловина колодца должна быть надёжно закрыта


Горловина колодца должна быть надёжно закрытаГорловина колодца должна быть надёжно закрыта — это защитит от попадания растительного мусора, предотвратит смерть бедной лягушки и убережёт ваших собственных отроков от несчастных случаев. Даже если вы и не планируете устройство водопровода, целесообразно на колодце установить насос, например, ручной. Так и воду поднимать проще, и отверстие всегда закрыто, и нестерильным ведром в воде не бултыхаешь.

Установите над колодцем ручной насос — это практично
Установите над колодцем ручной насос — это практично

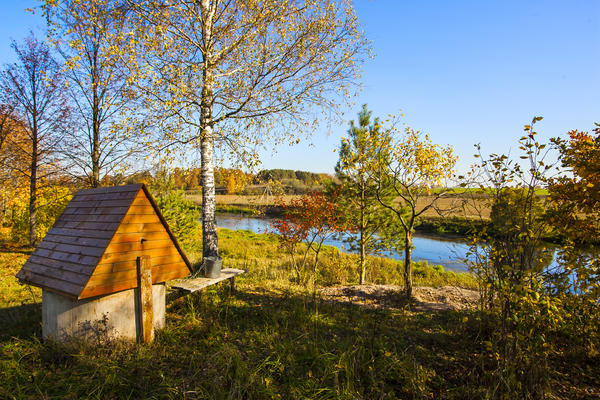

Домик для колодца

Над колодцем часто делают домик. В большинстве случаев его функция исключительно декоративная. Но устройство крыши над колодцем имеет и большее значение, нежели просто элемент дизайна участка. Навес должен выполнять ту же роль, что и крыша дома — защищать от попадания осадков внутрь. Поэтому стоит сделать скаты пошире, так чтобы текущая по ним вода падала на землю как можно дальше от колодца.

Навес отводит атмосферную воду от стенок колодца
Навес отводит атмосферную воду от стенок колодца

Это уменьшит количество воды, стекающей по стенкам колодца в земле. А значит, в него не будет попадать неочищенная вода.

О морозах

Домик над колодцем может сослужить и ещё одну утилитарную службу — защитить от промерзания зимой. Раньше, когда для укрепления шахты чаще всего применяли древесину, вопрос промерзания стоял меньше. Бетонные же кольца лучше проводят холод внутрь.
Если есть желание и возможность, можно дополнительно утеплить ствол колодца в верхней части до глубины промерзания. Например, пенополистиролом, причём до того, как окончательно засыпать грунт вокруг оголовка или сделать глиняный замок.

Для защиты от промерзания колодца хватит плотной крышки
Для защиты от промерзания колодца хватит плотной крышки

Хотя в большинстве случаев хватает просто плотной крышки, закрывающей отверстие шахты.

Глиняный замок: что это, как его сделать и зачем

Один из заключительных этапов создания колодца — засыпка и уплотнение грунта вокруг верхней части ствола. Часто заказчики требуют, а колодезники, соответственно, предлагают устройство глиняного замка.

Глиняный замок вокруг ствола колодца. Фото с сайта http://kolodecgrad.ru


Глиняный замок вокруг ствола колодца. Фото с сайта kolodecgrad.ru

Однако далеко не всегда этот элемент правильно функционирует и вообще необходим. Часто, наоборот, глиняный замок наносит вред.

Что такое глиняный замок

Глиняный замок — это гидроизоляционное сооружение из глины определённого качества вокруг фундаментов, колодцев, погребов, бассейнов, устраиваемое там, где требуется ограничить поступление воды. Характеристики таких сооружений регламентировались Строительными нормами и правилами (например, СНиП II-53-73 «Плотины из грунтовых материалов» — уже не действует).

Глина служит гидроизолятором, потому что состоит из мелких частиц (размером менее 0,002 мм), имеющих форму хлопьев, как рыбья чешуя или чечевица. Поры между частицами глины тоже малы, их размер составляет около 0,005 мм.

Глина


Глина

При увлажнении глиняные частички набухают и перекрывают доступ воде, точнее, вода через глину проходит, но очень медленно. И если у неё есть другой путь, то вода выберет его вместо крайне неспешного просачивания через глину.

Как работает правильный глиняный замок

Особенности строения глины (мелкие плоские частицы-хлопья) и определяют функционирование глиняного замка. СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников» (взамен СанПиН 2.1.4.544-96) рекомендует его устройство при строительстве колодцев. В частности, пункт 3.3.4 этого документа гласит: «По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 метра и шириной 1 метр».

Устройство колодца и глиняного замка. Фото с сайта http://www.kolodec.ru


Устройство колодца и глиняного замка. Фото с сайта kolodec.ru

Если планируете устройство глиняного замка, обратите внимание на эти рекомендации — глубину и ширину. А самое главное, на то, что использовать нужно именно глину или жирный суглинок, то есть породы, содержащие в своём составе более половины частиц глины или не менее 40% (жирный суглинок). А не просто суглинок или даже супесь, где глиняных частиц не более 10%.
Глина для замка должна быть хорошо промята - только тогда она станет водоупорной. Фото с сайта http://iz-kirpicha.su/
Глина для замка должна быть хорошо промята — только тогда она станет водоупорной. Фото с сайта iz-kirpicha.su

Также важно, чтобы глина была хорошо промята, а затем ещё и тщательно уплотнена. Когда глину мнут, плоские её частички занимают параллельное друг другу положение: «чечевички» плотно вкладываются одна в другую. При этом поры грунта уменьшаются, и глина перестаёт пропускать воду — становится глиняным замком.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Зачем глиняный замок колодцу? Чтобы не допустить стекания воды по наружной стенке, просачивания её через швы, и, в конце концов, попадания не прошедшей очистку влаги в колодец.

Как было сказано выше, гидроизоляция из глины будет работать, только если глина правильно подготовлена и уложена. Поэтому просто некая глиняная смесь, засыпанная и даже утрамбованная при укладке ногами или ручным инструментом, гидроизолирущего эффекта не даст. Зато будет прекрасно подвергаться морозному пучению — увеличению объёма грунта при замерзании в его порах воды. Это особенно характерно для глинистых грунтов.

Как вредит неправильный глиняный замок. Фото с сайта http://www.kolodec.ru
Как вредит «неправильный» глиняный замок. Фото с сайта kolodec.ru

Зимой глина вокруг колец расширяется. А так как расширяться в горизонтальном направлении она не может, то делает это в вертикальном — вдоль ствола шахты, при этом отрывает верхние кольца. Под пластом глины образуются полости: грунт вокруг колец продолжает несколько лет усаживаться, а замок имеет другую плотность и структуру. В образовавшиеся каверны попадает вода и всякий мусор, в том числе и трупики погибших мелких животных.

Неправильно устроенный глиняный замок не препятствует попаданию неочищенной поверхностной воды в колодец, а ещё больше усугубляет этот процесс. Поэтому, если вы не уверены в том, что гидроизолирущий слой глины будет уложен правильно, лучше не создавать себе лишние проблемы.

Дренаж и отмостка

Чтобы отвести воду непосредственно от стенок колодца, помимо устройства широкого навеса над колодцем, нужно выполнить мягкую отмостку, а при необходимости (если колодец находится в ложбине рельефа) и водоотводящий дренаж.

Правильно устроенный колодец не создаст проблем с его использованием
Правильно устроенный колодец не создаст проблем с его использованием

Тогда ваш источник воды будет питаться только грунтовыми водами, и вы сможете избежать проблем с регулярным ремонтом колодца: осаживанием оторвавшихся после зимы колец, попытками удержать их от регулярных сезонных подвижек с помощью металлических пластин и болтов и прочими неприятностями.

как сделать мягкую и твердую отмостку своими руками

Что это такое

Глиняный замок для колодца — это слой утрамбованной глины, который укладывается вдоль бетонных колец водопроводной шахты и предотвращает попадание дождевых или сточных вод внутрь. Он фактически является гидрозатвором.

фото2

Преимущества и недостатки

К плюсам можно отнести:

  1. Надежный и эффективный гидроизоляционный материал. Не зря на глубине, где залегает глиняный пласт, практически нет грунтовых вод.
  2. Очень малая стоимость.
  3. Можно соорудить самому.
  4. Простота конструкции.
  5. При правильном устройстве сооружение прослужит долго, его не придется ремонтировать и следить за ним.

Однако имеются и некоторые недостатки:

  1. Процесс монтажа достаточно трудоемкий и долгий.
  2. Не каждая глина подойдет для затвора.
  3. Если она не просохла как следует, то во время морозов вспучится и образуются трещины.
  4. При плохой трамбовке материал имеет свойство садиться, это приведет к образованию ямы вокруг шахты.

Когда и для чего нужно такое устройство

Глиняный замок вокруг колодца нужен, если на земельном участке существует риск возникновения заболоченности или обилия верховодки в весенний и осенний период.

фото3

Чтобы водоносный источник из бетонных колец не засорялся грунтом и мусором, который несет за собой дождь, а также верхние слои грунтовых вод, мало герметично заделать швы между кольцами. Необходимо обеспечить дополнительную гидроизоляцию.

Какая глина подходит

Не каждая подойдет для затвора. Выбирать сырье нужно по нескольким параметрам:

  • Она должна быть очень жирной.
  • В ней не могут содержаться песок, известь.
  • Похожа на пластилин.
  • Если ее растереть, то на ладонях не будет песчинок. Кусок останется единой массой.

Лучший способ проверить состав сырья — слепить из нее шарик и оставить на солнце высыхать. Жирная потрескается и станет жесткой. Шарик с содержанием песка и примесей останется в неизменном виде, на его поверхности будут блестеть песчинки.

Как улучшить

  1. Замочить в воде на несколько суток. Данная мера позволит ей набрать достаточное количество влаги и стать более податливой для работы.
  2. Замочить в воде, но оставить при этом на улице на всю зиму. После того как она пролежит на морозе, а затем оттает, глина станет похожа на настоящий пластилин.
  3. Добавить в сырую глину гашенную известь в соотношении 20% к 100%.

Чем можно заменить

Единственная замена такого сырья — это суглинок. Он очень похож по составу, однако есть и ярко выраженные отличия. Во-первых, суглинок располагается выше слоя глины, тем более жирной. Во-вторых, в состав суглинка входят еще мелкий гравий, и даже в некоторых случаях речной ил, а сама глина не такого хорошего качества.

Если говорить о полной замене грунта как гидрозатвора, то здесь можно предложить использование мягкого гидроизоляционного материала.

Нельзя применять нефтесодержащие, битумные материалы, так как в земле битум разлагается и может попасть в ствол шахты с водой.

Как правильно сделать своими руками

После того как колодец смонтирован, можно приступать к обратной засыпке грунтом. Нельзя закапывать его полностью. Необходимо оставить два верхних кольца незакопанными, это примерно 180 см от верхнего уровня земли до дна замка. Если источник уже закопан, то придется выкопать траншею вокруг него глубиной 180-200 см и шириной не менее 20 см.

фото4

Теперь можно приступать к формированию слоев. Затвор укладывают поэтапно, по 20-30 см за раз. Каждый слой трамбуется специальным инструментом. Недостаточно просто потоптать ее ногами, так как в ней останется воздух, который затем заполнится водой. Для уплотнения используется самодельная клин-баба — это широкое бревно примерно 150 см в высоту и диаметром 25-30 см с приделанными вверху ручками.

Глиняный замок состоит из двух частей:

  • Внутренняя часть – это прилегающая непосредственно к бетонному кольцу глина, с другой стороны прижатая грунтовым отвалом.
  • Внешняя (видимая) часть расположена на уровне земли, возвышаясь над грунтом на 20-30 см. Также нельзя забывать про уклон от колодца в сторону. Это нужно, чтобы вода во время дождя стекала за пределы замка.

В районах с суровым климатом и резкими перепадами температур затвор с высоким содержанием влаги может замерзнуть, и тогда его вспучит, он потрескается и начнет расширяться, выдавливая кольца шахты внутрь ствола, смещая стыки.

Впоследствии каким бы герметичным ни был источник, в него начнет проникать грунт и верховодка, что, в свою очередь, приведет к ухудшению качества воды. Чтобы этого не произошло, необходимо добавить компрессионный слой.

На дно замка засыпается слой глины 15-20 см, затем между глиной и бетонным кольцом засыпают песчано-гравийную смесь. Так образуется сыпучая прослойка между бетоном и глиной. В зимний период, когда грунт начнет гулять, песок снимет напряжение, создавшееся в результате расширения влаги, и колодец останется на своем месте.

Важно: после сборки колодца верхние стыки обязательно нужно заизолировать специальным гидроизоляционным материалом, на крайний момент хотя бы замотать полиэтиленовой пленкой.

Ремонт и восстановление от грунтовых вод

Иногда при неправильном монтаже, в следствие долгой эксплуатации затвор приходит в негодность, и в ствол шахты начинает проникать грязная вода.

Если в ходе осмотра выяснилось, что гидрозатвор не справляется, то его можно отремонтировать. Когда верхняя часть замка отслоилась и между глиной и кольцом, а также в грунте появилась щель, — значит, колодец дал усадку, можно обойтись ремонтом верхней части. Для этого нужно выкопать и убрать глину до утрамбованного участка. Еще раз утрамбовать слой и снова засыпать нужное количество. Для ремонта лучше использовать новую глину, более жирную, чем была.

Если же в шахте видно, что через стыковые соединения протекает грунтовая вода, то ремонту подлежит весь замок целиком. Тут придется все делать заново. Полностью выгребать глину из траншеи и засыпать в нее новую. Конечно, можно попробовать использовать старую, но в этом случае ее необходимо хорошенько обработать (вымочить в воде, смешать с гашенной известью).

Что такое отмостка: какие виды бывают

После установки гидрозатвора остается открытым вопрос отвода ливневых вод от ствола шахты.

Отмостка — это конструкция вокруг колодца, обустроенная уклоном от кольца в сторону. Она бывает из твердого и мягкого материала.

Твердый:

Мягкий:

  • специальная гидроизоляционная пленка;
  • бикрост, рубероид;
  • полиэтиленовая пленка повышенной плотности.

Плюсы, минусы мягкой и твердой

Между мягкой и твердой имеется принципиальное отличие. Вторая имеет вид плиты, первая, наоборот, вовсе не видна.

У бетона и глины структура, поддающаяся вспучиванию при морозе.

Мягкая, напротив, не деформируется.

Также при усадке земли вокруг колодца твердая отмостка не просядет, а между бетоном и землей образуется щель, которую сразу не будет видно. Со временем в нее попадет верховодка, грунт. Попадание в ствол кольца может испортить качество воды.

Мягкая при естественной усадке грунта сразу покажет, в каком месте это происходит, соответственно, можно вовремя принять меры по исправлению ситуации.

Как сделать твердую отмостку: инструкция

фото5

Ее делают на глиняном основании и на подсыпанном песке.

  1. Для этого выкапывают по всей окружности кольца траншею шириной в 1,5-2,5 метра и глубиной 20-30 сантиметров.
  2. На дно ямы подсыпают песок, мелкий гравий.
  3. Если в основании уже лежит затвор, то бетон можно укладывать прямо на трамбованную глину.
  4. Перед тем как заливать отмостку кольца, обрабатывают битумом или ПВХ-пленкой. Также рекомендуется в бетон поместить армированную сетку, чтобы укрепить плиту.

Важно: для монтажа бетонной отмостки лучше всего использовать марки бетона с повышенным содержанием цемента, например, марки 200, 300. Также можно добавить эластичную добавку «Пенетрон».

Как сделать мягкую отмостку пошагово

фото6

Все начинается с копки траншеи вокруг колодца. Размеры те же, но профессионалы рекомендуют увеличить размер на 20-30 сантиметров. Глубина траншеи составляет 10-15 сантиметров.

Гидроизоляционный материал укладывают на трамбованный грунт или подушку из ПГС, с запуском на края кольца. Напуск должен составлять не менее 15 см. Закрепить гидроизоляцию можно металлическим ободом и путем нагрева пропановой горелкой (просто приклеить материал к бетону). Дальше пленку расправляют по всей длине траншеи и закрепляют концы в земле, просто присыпав щебнем.

Сверху на материал насыпают крупный гравий или щебень, а также песок. Засыпают полностью, так, чтобы над землей видно было только насыпь.

Теперь на гравий можно насыпать чернозем и высадить газонную траву. Такой способ отлично впишется в зеленый ландшафт участка.

Советы по эксплуатации

  1. Не желательно обустраивать их сразу после монтажа колодца. Лучше дать грунту просесть в течение года или более.
  2. При монтаже мягкой отмостки лучше применять специальные гидроизоляционные пленки.
  3. Делать замок и отмостку лучше поздней весной, когда заморозков уже нет, а почва еще наполнена водой. К тому же за весну и лето будет видно, верно ли проведены работы и справляется ли она с водой.
  4. Угол уклона для твердой отмостки составляет 2-5 градусов. Для мягкой — 5-10.
  5. Для монтажа бетонной отмостки лучше собрать деревянную или металлическую опалубку, а не просто залить сырье в выкопанную канаву. Это поможет придать форму и аккуратность конечному варианту.
  6. После обустройства бетонной отмостки на поверхности можно соорудить любое декоративное строение, например, беседку с крышей.

Полезное видео

В ролике специалист делится важными нюансами:

Как самостоятельно сделать глиняный замок для колодца

Колодец должен быть защищен от попадания внутрь талых и дождевых вод, верховодки. Влага, накапливающаяся на поверхности, не отвечает санитарным и гигиеническим нормам – в ней содержатся биологические загрязнения, пестициды, опасные химические соединения. Для защиты шахты источника монтируется специальная прослойка – замок, он отводит поверхностные воды от колодца. Подходящим материалом для изготовления такой прослойки является глина.

Глиняный замок на колодец из бетонных колец

На колодец замок глиняный из бетонных колец.

Что такое глиняный замок

Глиняный замок является гидроизоляционным сооружением, которое монтируют вокруг фундамента жилых и бытовых построек, погреба, колодца, скважины. Он должен ограничивать поступление воды к постройке.

Выбор глины для устройства замка обусловлен свойствами данного материала: она состоит и мелких плоских частиц, которые при контакте с водой набухают и плотнее прилегают друг к другу. Влага не может пройти сквозь толщу материала и выбирает другой путь.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Устройство глиняного замка предотвращает стекание воды с поверхности земли по наружным стенкам колодца и ее просачивание через швы между кольцами. Благодаря этому жидкость, не прошедшая очистку, не попадает в шахту источника.

В СанПиН 2.1.4.1175-02 содержатся рекомендации по устройству гидроизоляции по периметру колодца из глины либо жирного суглинка. Глубина водоупорного слоя должна составлять 2 м, ширина – 1 м.

Слой гидроизоляции из глины останется водонепроницаем лишь в случае, если материал правильно выбран и уложен. Для замка следует использовать чистую жирную глину. Если в смеси присутствует избыток песка, она не даст необходимого гидроизолирующего эффекта, поскольку песок не предназначен для сооружения водоупорных конструкций.

Переувлажненная смесь песка и глины подвержена морозному пучению, что происходит из-за замерзания в ней воды. Увеличиваясь в объеме, такой замок может повредить конструкцию колодца.

Как работает правильный глиняный замок

Смонтированный по периметру железобетонных колец глиняный замок работает как гидрозатвор. Толстый слой глины предотвращает попадание дождевых или бытовых стоков, а также мелкого мусора в колодезную шахту. Однако такого эффекта можно добиться, только используя качественный материал с минимальным количеством примесей. Они снижают его гидроизолирующие свойства и лишают сооружение защитных свойств.

Преимущества и недостатки

Преимуществом глиняного замка является низкая стоимость его обустройства. При монтаже используются преимущественно природные материалы – глина, небольшое количество песка, галька. Еще одно достоинство такой гидроизолирующей конструкции – долговечность.

При правильном выборе материалов и соблюдении технологии их укладки слой глины будет сохранять прочность и целостность. Такой гидрозатвор надежно защитит источник от влаги, просачивающейся в почву с поверхности.

Недостатком можно назвать трудоемкость обустройства замка. Грунт необходимо укладывать слоями небольшой толщины и тщательно трамбовать. Следует использовать материал высокого качества, без содержания примесей, при этом найти глину, обладающую нужными характеристиками, в природе или приобрести ее может быть затруднительно.

Преимущество и недостатки глиняного замка на колодец

Недостатки и преимущество замков глиняных на колодец.

Какая глина подходит

Для строительства замка следует использовать плотную жирную глину высокой степени вязкости. Применять для создания гидроизоляционной подушки суглинок или супесь не следует, поскольку эти виды почвы не обладают требуемой плотностью и водостойкостью.

Как улучшить

Повысить качество глины можно, поместив ее в воду на несколько суток. Это позволит ей приобрести требуемую влажность и вязкость. В дополнение к этому смесь можно оставить на улице на зимние месяцы. В этом случае глина постепенно замораживается, а затем оттаивает, становясь более пластичной. Перед строительством замка в материал можно добавить гашеную известь в пропорции 1:5.

Чем можно заменить

В некоторых случаях глину заменяют суглинком, однако он не обладает выраженной водостойкостью из-за наличия примесей – в нем часто содержится ил или мелкий гравий.

Заменить глину можно мягким гидроизоляционным материалом. При этом запрещено использовать битумные или другие нефтесодержащие материалы, поскольку в процессе их разложения нефтепродукты могут попасть в колодезную воду.

Как правильно сделать своими руками

Правильно сделать своими руками

Схема глиняного замка для колодца из бетонных блоков.

Строить глиняный замок для колодца из бетонных колец следует после того, как грунт вокруг гидротехнического сооружения осядет и стабилизируется. Почва вокруг железобетонных колец вынимается на глубину около 2 м, ширина ямы составляет 1 м.

Дно траншеи должно иметь уклон от колодезных стен и быть уже, чем ее диаметр на уровне земли. Прежде чем укладывать глину, дно траншеи необходимо покрыть небольшим слоем песка либо гальки. Допустимо укладывать песок поверх геотекстиля – он укрепит дно траншеи.

Глиняную смесь перед закладкой в яму следует увлажнить и тщательно промять до пластичного состояния. Оптимальная влажность материала для изготовления замка составляет 15-30%.

Подготовленная смесь укладывается в траншею слоем толщиной не более 15-20 см и интенсивно уплотняется. Слои утрамбовывают тяжелым инструментом с небольшой площадью подошвы. Они выкладываются один за другим, пока поверхность замка не сравняется с поверхностью грунта. Вокруг колодца обустраивается валик выше уровня замка, чтобы дождевая вода стекала от стенок шахты.

Тщательно утрамбованная глина не пропускает влагу, но ее поверхность после дождей становится вязкой. Обеспечить удобство использования источника поможет обустроенная рядом отмостка или галечный слой вокруг колодца.

Чтобы пучение глины не повлияло на целостность колодезной шахты, бетонные кольца оборачивают слоем нетканого материала. В этом случае грунт возле стенок сможет свободно двигаться вверх или вниз, не воздействуя на конструкцию колодца.

Ремонт и восстановление от грунтовых вод

Ежегодно ремонтировать правильно смонтированный глиняный замок нет необходимости, однако его следует осматривать для выявления трещин или проседания. Дефекты замка заполняются глиной и вновь утрамбовываются.

В некоторых случаях из-за неправильного монтажа или после длительной эксплуатации конструкция начинает пропускать вод, тогда глиняный замок нуждается в ремонте. Если выявлено отслоение глиняной массы от шахты колодца или грунта, необходимо провести ремонт верхних слоев гидрозатвора. Для этого вынимается отслоившаяся глина, а образовавшееся пространство вновь заполняется и утрамбовывается. Ремонт предпочтительно выполнять новым материалом.

Если стыки колец шахты пропускают воду, следует заменить замок. Для этого необходимо полностью поднять на поверхность глину, наполняющую траншею, и выложить образовавшееся пространство новыми слоями тщательно утрамбованного материала.

Правильный глиняный замок для колодца из бетонных колец на vodatyt.ru

Автор Пётр Андреевич На чтение 6 мин. Опубликовано

После того, как колодец выкопан, чтобы стенки не лопались, нужно выполнить обустройство. Мастера рекомендуют использовать для колодца из бетонных колец — глиняный замок. Данная технология пользуется популярностью ввиду высокой степени защиты железобетонной конструкции в земле.

Зачем нужен глиняный замок

Отличие бетонных колодезных конструкций в том, что в отличии от деревянных, железобетонные тяжелей герметизировать. И чтобы годами вода оставалась чистой, нужно обустроить замок для колодца из глины. Деревянные конструкции монтируются герметичными, а древесина после разбухания дополнительно уплотняет зазоры. С бетоном дела обстоят иначе.

Глиняный замок своими руками для колодца из железобетонных колецГлиняный замок своими руками для колодца из железобетонных колец

В продаже есть специальные ж/б кольца, конструкция которых имеет специальные полости для заполнения гидростойкими материалами. Швы и стыки промазываются мастиками.

Но самым популярным материалом остается глина, потому что она:
  • удерживает грунтовые и паводковые воды;
  • долговечна, и не требует ежегодного обслуживания;
  • стоит недорого, и доступна всем.

Глиняные замки вокруг колодца – эффективная защита конструкций от попадания талой воды весной, дождевой – в течение теплого времени года.

Где применяются глиняные замки

Технология применима для решения массы задач, основными из которых являются:

  1. Герметизация стенок колодцев от попадания грунтовых вод, содержащих загрязнения, попадающие в верхние слои грунта. Это могут быть минеральные удобрения, продукции распада биологических соединений и прочие вредные примеси.
  2. Устройство искусственного водоема. Здесь решается иная задача. Вода из водоема не уходит в грунт. Если предполагается, что по дну будут ходить люди, то устройство глиняного замка необходимо, чтобы ступать по нему было приятно.
  3. При устройстве обратной засыпке фундамента. Это необходимо, чтобы паводковые воды не просачивались сквозь грунт в подвал, и не затепливали нулевой цикл строения. Технология предполагает уплотнение механическим способом.

Глиняный замок своими руками для колодца из железобетонных колецГлиняный замок своими руками для колодца из железобетонных колец

Чтобы отмостка вокруг источника прослужила десятилетиями, работы нужно выполнять спустя два года после монтажа колец. Но в этот период можно воспользоваться технологией мягкой отмостки. Она предполагает, что верхний слой накрывается эластичным материалом, который служит в течение периода естественного уплотнения.

Особенности гидроизоляции мягкой отмосткой

Применение временной гидроизоляции в системе мягкой отмостки вокруг колодца имеет рая технологических аспектов, которые нужно учитывать в процессе монтажа:

  1. Вся конструкция закладывается на уровне второго кольца.
  2. В качестве материалов используется гидроизоляционная пленка и песок.
  3. Края полос пленки накидываются на колодезные кольца.
  4. Поверх пленки и песка укладывается декоративный материал.

При этом должны быть выдержаны все технологические требования.

Технология укладки

Перед тем, как сделать глиняный замок, нужно выкопать грунт до уровня 2-го кольца. Выбранная почва уже не используется, и ее нужно вывести и утилизировать. На дно укладывают пленку. Размер площадки, которую нужно закрыть – не менее метра от наружной стенки железобетонного кольца.

Один торец пленки накидывается на колодец над швом. Ее нужно закрепить, для чего используется пояс из металла, скотч или саморезы, которые вкручиваются непосредственно в бетон. В случае, когда применяется скотч, нужно, чтобы было намотано несколько витков. После этого поверх пленки полость засыпается песком.

Засыпку производят не до самого верха, если в качестве декоративного покрытия используется ФЭМ или бутовый природный камень. При укладке проверяют, чтобы имелся уклон в сторону от колодца не менее 1,0-1,5 градусов. Но это способ временный, и чтобы обеспечить герметичность колодца, глиняный замок – необходимость. Но материалом может быть не каждый тип глины.

Как подобрать глину для замка

Для устройства замка используют жирные сорта красной глины. Месторождение не имеет значение. Иное дело – содержание примесей. Используется глина, в которой содержится не более 15% песка. Абсолютной чистоты не требуется, но переизбыток твердых частиц, которые не могут служить вяжущим веществом в водном растворе, – фактор, достаточный для того, чтобы забраковать материал.

Глина должна быть очищена от камней, мусора и прочих загрязнений.

Если жирной глины нет, и привезти ее не откуда, то можно применить другой вид. При подготовке ее замачивают, и выдерживают. Обычно действуют, как в старину: замачивают осенью, а укладывают зимой. При этом следят, чтобы глина не пересохла. Так она становится пластичной, и все частицы соединяются в единую массу.

В процессе замачивания допускается периодическая заморозка и оттаивание. Это даже хорошо, так как влага пропитывает весь объем. Главное – проследить, чтобы смесь не пересохла и не растрескалась. А чтобы улучшить пластичность, в состав вводят известь в пропорции 1:5. На одну долю извести кладут 5 долей глины.

Как выстелить мягкую отмостку вокруг колодца + видео

Некоторые «специалисты» утверждают, что такой вид защиты от загрязнения воды – атавизм и пережиток прошлого. На самом деле подобные утверждения обоснованы двумя хитростями:

  1. Мало кто говорит, что нужно ждать два года, а потом приступать к благоустройству колодца. Это для того, чтобы как можно раньше сдать источник в эксплуатацию.
  2. Им выгодно, чтобы клиент обращался к ним каждый годы. Ведь, как правило, те же люди занимаются чисткой колодцев от грязи, и им выгодно, чтобы мусор в воде появился как можно раньше.

Технология предполагает прокладываение пленки, которая накрывает грунт на метр вокруг стенок колодца. Нахлест, который укладывается поверх шва между первым и вторым кольцом, должен его закрывать. Полость, полученную после выработки грунта, заполняют глиной. Ее нельзя просто засыпать и уплотнить механическим способом. Технологию укладки лучше увидеть.

Недостатки глиняного замка

Плохое качество выполненных работ связано с тем, что люди, которые решили самостоятельно уложить глиняный замок, не придерживаются технологии.

Если глина недостаточно выдержана, не правильно замешана, сухая или неоднородная, невозможно добиться нужной пластичности. Люди делают обратную засыпку как есть и просто уплотняют ее механической трамбовкой.

В результате верховодка, которая залегает в верхних пластах грунта, перемерзает зимой. Образовавшийся лед, при расширении, оказывает избыточное давление на кольца и шов и приводит к нарушению целостности конструкции. Еще один недостаток – два года ожидания для естественной осадки грунта. Но эта проблема решается временным замком из уплотненного песка.

Вывод + полезное видео

Подытожив все вышесказанное, определяем, что все работы, связанные с монтажом глиняного замка, можно выполнить самостоятельно. Бригады, которые утверждают, что в этом нет необходимости, не могут считаться профессиональными, либо хитрят перед заказчиком. Описанная процедура относится к числу обязательных мер по благоустройству источников природной питьевой воды.

Единственное, что нужно учитывать – глиняный замок устанавливается спустя два года, после ввода колодца в эксплуатацию.

Это значит, что в некоторых случаях декоративное оформление придется отложить. А в течение двухгодичного периода вместо глины будет уложен песок. В остальном, никаких сложностей нет, и вода в колодце годами будет оставаться чистой и прозрачной.

Глиняный замок своими руками для колодца из железобетонных колец

Глиняный замок — Школа Мастеров Колодезников

Самый ответственный момент в строительстве питьевого колодца — это глиняный замок!

Дождевые и талые воды напрямую не должны попадать в накопительную часть питьевого колодца, так как с собой они несут опасные микроорганизмы и нитраты с поверхности земли.

Основная задача глиняного замка — отвести поверхностные воды от шахты колодца и не допустить проникновения поверхностных сточных вод в шахту колодца.

У молодых колодцев обычно замок делают в конце мая. Когда грунт вокруг колодца просядет и подсохнет можно приступать к завершительному этапу строительства колодца. Если колодец копали летом, после проливных дождей грунт вокруг колодца проседает — это говорит о том, что колодец сформировался.

Чтобы сделать замок, необходимо работы выполнять в сухую погоду. Грунт обычно используют тот, который остается после строительства колодца. Глину надо выбирать без песка и камней. Необходимо убрать плодородный слой до глины, примерно на 1-2 м вокруг колодца. Утрамбовывается замок в несколько этапов. Глину укладывать нужно равномерно. Толщина первого и последующего слоя не должна превышать 10-15 см — это позволит вам уплотнить глину с максимальным эффектом. Первые два слоя необходимо трамбовать как можно лучше.

Замок нужно поднять чуть выше уровня земли. Сверху можно отсыпать щебенкой или обложить плиткой. Необходимо выдерживать слабый уклон от колодца на 2-3 метра.

Колодцы, которым глиняный замок не нужен:

Если после плодородного слоя открывается песок, торф, камень, то таким колодцам глиняный замок не нужен. Достаточно отвести талые и дождевые воды от шахты колодца, предотвращая попадание поверхностных вод напрямую в накопительную часть колодца. Вода в такие колодцы поступает и очищается по другому принципу.

Признаки того, что в ваш колодец проникают поверхностные воды:

1. После продолжительных дождей кольца в шахте колодца ниже уровня земли намокают. Между колец можно наблюдать, как струится дождевая вода.

2. Если после дождей вода в колодце становится мутной, уровень воды резко поднимается.

3. При нагреве вода приобретает неприятный запах. Это говорит о том, что в колодце и в системе водоснабжения живут микроорганизмы. Слизь на стенках в накопительной части колодца необходимо смыть дезинфицирующими средствами. В систему водоснабжения, примерно на час, закачать специально для этого приготовленную хлорированную жидкость.

4. Если из колодца не берут воду несколько лет и туда проникала вода с поверхности земли, вода станет мутной и с неприятным запахом.

P.S. Вода с поверхности земли попадет в колодец. Но перед тем как попасть, она проделывает длительный многомесячный фильтрационный путь с поверхности земли до накопительной части колодца. Например: в 2010 году в центральной части России с мая до августа стояла засуха, почти 3 месяца не было дождей. Только после 2 месячной засухи уровень воды в некоторых колодцах постепенно начал опускаться — это говорит о том, что процесс фильтрации воды с поверхности земли занимает примерно около 60 дней. Уровень в некоторых колодцах продолжал опускаться до октября месяца, не смотря на то, что в августе и сентябре шли дожди.



  1. Разновидность колодцев
  2. Как найти хороших мастеров?
  3. Ошибки заказчика при строительстве питьевого колодца
  4. Кольца для питьевых колодцев — какие они?
  5. Формирование колодца
  6. Как выбрать место для колодца?
  7. Поиск воды с помощью рамки и лозы
  8. Камни и деревянный щит на дне колодца
  9. Как определить глубину колодца?
  10. Глиняный замок
  11. Нужно ли делать вокруг колодца бетонную отмостку?
  12. Трубопровод от колодца в дом
  13. Углубление колодца
  14. Какое расстояние должно быть от колодца до септика?
  15. Когда нужно чистить колодец?
  16. Почему вода в колодце стала мутной?
  17. Колодец на две семьи. Можно ли его сделать глубже?
  18. Какие гарантии, что колодец будет хороший?
  19. Мы находимся далеко от Москвы за 300 км?
  20. А у Вас бывают неудачные колодцы?
  21. У меня участок ухожен, переживаю за последствия вашей деятельности
  22. Если колодец не получился?
  23. Мне нужно копать колодец до песка!
  24. Сколько человек работает при строительстве колодца, нужно ли жильё?
  25. Скважина или колодец?
  26. Колодцы зимой
  27. Вредные советы
  28. Родниковые питьевые колодцы
  29. Отношение бригад к колодцам
  30. Чистая ли вода в колодце?
  31. Плохая вода в колодце
  32. Наплевательское отношение к колодцу

что это такое и как сделать своими руками + видео » SanDizain.ru

Глиняный замокСобственный колодец – это круглогодичный доступ к чистой, свежей и «живой» воде. Но чтобы природный ресурс всегда радовал такими положительными свойствами, нужно надежно уберегать источник от пагубных воздействий извне. Для этого вокруг колодца сооружают разного рода защитные конструкции, которые изолируют его от внешней среды. Один из вариантов подобной защиты – глиняный замок. Предлагаем детально изучить эту конструкцию, дабы понять, что она собой представляет, какие функции выполняет, и как ее грамотно сделать своими руками – далее к вашему вниманию не только полезные сведения, но и подробная инструкция монтажа с видео.

Назначение замка

Глиняный замок – это защитная конструкция из плотной глины, обрамляющая оголовок колодца. По стандартам его глубина должна быть около 2 м, а ширина – не меньше 0,5 м. Замок плотно окутывает колодец, за счет чего изолирует его от пагубных внешних факторов.

Главная функция глиняной конструкции – защита колодца от осадков, талой воды, грунтовых вод и разного рода загрязнений. При этом замок служит защитой не только для чистой воды внутри колодца, но и для внешних стенок сооружения – он выступает в роли их гидроизоляции, тем самым увеличивая срок эксплуатации источника.

Преимущества глиняного замка:

  • высокая надежность конструкции;
  • отсутствие необходимости ежегодно обслуживать уже закрепленные швы колодца;
  • сравнительно низкая стоимость монтажа за счет доступности рабочего сырья;
  • отсутствие влияния глины на состав воды.
как устроен колодец

Глиняный замок: схема

Но есть у глиняной защитной конструкции и недостатки:

  • наличие песка в глине, что снижает осадку замка;
  • увеличение слоя глины на уровне промерзания земли, что может спровоцировать деформацию конструкции.

Совет. Чтобы несколько нивелировать минусы глиняного замка и защитить его от разрушения в ходе эксплуатации, конструкцию следует закрепить отмосткой.

Подготовка и предостережения

Глиняный замок нельзя назвать универсальным решением для всех колодцев. В каких же случаях его монтаж стоит отложить?

Во-первых, глиняную конструкцию рекомендуется обустраивать только, если колодец уже эксплуатируется не меньше года – данный период необходимо выдержать, чтобы произошла естественная усадка грунта. Если пренебречь этим нюансом, после укладки замка в толще земли вокруг колодца очень быстро образуются пустоты, в которых будут погибать насекомые и размножаться бактерии.

Во-вторых, с глиняным замком необходимо повременить, если от колодца планируется проводить водопровод – к защитным мероприятиям лучше переходить уже после организации коммуникаций.

В-третьих, глиняные кольца нежелательно возводить на почвах, которые склонны к сильному пучению – тут существует риск деформации ствола колодца или смещения его швов.

колодец на даче

Дачный колодец

Если все упомянутые предостережения не имеют никакого отношения к вашей ситуации, можете приступать к заготовке глины для защитного замка. Здесь подойдет не любой материал – глина должна быть жирной и содержать не более 15% песка. Чтобы улучшить пластичность сырья, его нужно заранее замочить. Также перед использованием материал обязательно должен отлежаться. Идеальный вариант – заготовить глину поздней осенью и оставить на всю зиму.

Важно! Глину нельзя заменять супесью, смесью песка и гравия или грунтовыми отвалами – из-за низкой пластичности этих материалов замок быстро растрескается.

Технология сооружения замка

Строительство глиняного замка для защиты колодца выполняется по следующей схеме:

  1. Выкопайте вокруг колодца траншею глубиной 2 м и шириной 0,5 м – в ходе рытья должен показаться второй соединяющий шов сооружения.
  2. Закройте дно и стенки траншеи геотекстилем или прочной полиэтиленовой пленкой. Для максимальной гидроизоляции сооружения можно использовать рубероид.
  3. Придайте глине рабочую консистенцию – добавьте к глине 20% извести, чтобы улучшить ее прочность, а затем, постепенно подливая воду, вымешивайте смесь до пластичного состояния. Глину можно мять или бетономешалкой, или строительным миксером. Чтобы проверить консистенцию глины, сделайте из нее небольшой комок – если он не распадется, готовый материал подходит. строительство колодца

    Сооружение замка

  4. На дно траншеи выложите первый слой глины 15-20 см и тщательно выровняйте его тяжелой трамбовкой. Затем уложите второй такой же слой, смочите глину и утрамбуйте ее.
  5. Уложите третий слой, но уже 30-40 см и снова разомните глину трамбовкой. Продолжайте засыпать увеличенные слои глины, пока полностью не заполните траншею. В финале качественно пройдитесь по всей площади полученного замка тяжелой трамбовкой – важно, чтобы конструкция была максимально плотной, иначе ее защитные способности будут слабыми.

Выполнение отмостки

Когда глиняный замок готов, приступайте к созданию отмостки. Зачем она нужна? Дело в том, что после обильных дождей или таяния больших объемов снега даже максимально утрамбованный замок может начать раскисать – его верхний слой будет то намокать, превращаясь в грязь, то высыхать комками. Это постепенно приведет к разгерметизации защитной конструкции. Некоторые владельцы колодцев не желают возиться с отмосткой и просто закрывают глиняный замок подсыпкой из щебня и песка, но, как показывает практика, этого не всегда достаточно. Так что, если вы заинтересованы в долговечности глиняного замка, без отмостки не обойтись.

В качестве покрытия рекомендуется использовать или тротуарную плитку, или камень – эти материалы достаточно прочны и долговечны. Технология выполнения отмостки довольно проста:

  1. Застелите глиняный замок геотекстилем или любым другим изоляционным материалом с похожими функциональными свойствами.
  2. Уложите на изоляционную стяжку выбранный отделочный материал. Обязательно сделайте небольшой уклон, чтобы обеспечивался отвод лишней влаги из зоны колодца и замка.
строительство колодца

Монтаж отмостки

Если вы хотите сделать отмостку еще более надежной, можете поступить следующим образом: после укладки изоляционного материала установите на него невысокую опалубку, а затем залейте глиняный замок бетонным раствором – после его высыхания уложите плитку или камень.

Как видите, у глиняного замка есть все основания претендовать на звание одного из наиболее эффективных вариантов защиты для колодцев. При грамотном выполнении он будет не один год успешно справляться со своими функциями, так что, если хотите получить качественную конструкцию, следуйте выверенной технологии и не отходите от правил – только так вы обеспечите своему источнику воды надежную защиту.

Глиняный замок колодца: видео

Глиняный замок: фото

Глиняный замок

Глиняный замок
Глиняный замок

Глиняный замок

Глиняный замок
Глиняный замок

Глиняный замок

Всегда ли нужно создавать вокруг колодца глиняный замок?

Добрый день. Решили обзавестись на даче собственным колодцем. Наняли мастеров, которые выкопали шахту и поставили бетонные кольца. При утрамбовывании грунта снаружи вокруг колец возникла спорная ситуация. Мы знаем, что для защиты колодца от верховодки и осадков сверху делают глиняный замок. Но мастера сказали, что это необязательно, и предложили заменить на мягкую отмостку из песка, щебня и гидроизоляционной пленки. Посоветуйте, что лучше защищает: глина или второй вариант?

Недостатки глиняного замка

Если вы доверили дело профессиональной бригаде, то есть смысл прислушаться к их рекомендациям и вот почему. Глиняный замок очень редко удается сделать идеально плотным. Для этого глина должна обладать хорошей пластичностью, сминаться в руках и трамбоваться настолько плотно, чтобы внутри не оставалось пустот и пузырьков воздуха. В большинстве случаев хозяева глину не мнут, а просто забрасывают вокруг первого кольца и топчут ногами либо трамбовкой. При такой укладке глина не создает цельный водонепроницаемый слой, а просто блокирует проникновение влаги с поверхности почвы. Но через пустоты под замком легко проникает верховодка, которая просачивается через грунт, а не по поверхности земли, и таким образом попадает в саму шахту.

Если хорошо сделана герметизация швов колец и промазаны все стенки, то верховодка вряд ли испортит вашу воду. Проблема в ином: накопившаяся под глиняным замком влага зимой превратится в лед. А если ваш район отличается пучинистыми грунтами, то земля начнет увеличиваться в объеме и с силой давить на первое колодезное кольцо. Как итог – могут разорваться швы и произойти горизонтальное смещение верхней части шахты. А значит, внутрь начнет попадать весь мусор, приносимый с осадками и грунтовыми водами. Такие последствия обычно имеют глиняные замки, не закрытые сверху водонепроницаемым материалом (бетоном, плиткой), а просто засыпанные землей.

По-видимому, мастера эти нюансы знают и решили заменить старый дедовский способ гидроизоляции на более современный. Возможно, и качество глины у вас не очень, и грунт сильно промерзает зимой. К тому же глиняный замок рекомендуется делать спустя год-два после копки шахты, чтобы грунт возле стенок уплотнился и осел естественным образом. А до этого верх прикрывают какой-нибудь временной гидроизоляцией. Ждать ваша бригада столько времени не желает, поэтому предлагает вполне разумный выход – выстелить мягкую отмостку.

Особенности гидроизоляции мягкой отмосткой

Разберемся, в особенностях такого варианта гидроизоляции. Мягкую отмостку создают вокруг второго сверху кольца, потому что первое расположено на поверхности. Ширина сооружения – 1,2-1,3 метра. Основные материалы – песок и гидроизолирующая плотная пленка. Самый прочный вариант пленки – та, которую используют для создания прудов. К ним может добавляться геотекстиль и декоративное покрытие вроде плитки, камня, гравия или травы. В вашем случае в качестве декоративного верхнего слоя мастера собирались укладывать щебень.

Крепление пленки к колодцу

Гидроизоляционная пленка натягивается одним краем на бетон, закрывая шов между первым и вторым кольцами, чтобы создать дополнительную блокаду для просачивания верховодки

Технология укладки

Вся конструкция напоминает слоеный пирог, где первой выкладывается пленка, затем песок, поверх – геотекстиль (если надо заблокировать прорастание сорняков) и декоративный материал.

Последовательность:

  1. Снимается весь плодородный слой земли (на уровень глубины второго кольца).
  2. Выкладывается пленка так, чтобы один ее край закрыл грунт возле стенки (более метра), а второй заводится на само кольцо, закрывая шов между вторым и первым кольцом.
  3. Пленку надо прижать к колодцу, чтобы она не сползала. Для этого вырезывают металлическую ленту и оборачивают ею стенку первого кольца, придавливая пленку. Фиксируют прямо к бетону шурупами.
  4. Можно упростить задачу: зафиксировать скотчем, несколько раз обмотав его вокруг кольца. Правда, во втором случае надо место оклейки спрятать под декоративный материал.
  5. Поверх пленки насыпается с уклоном от колодца песчаная подушка и выкладывается декоративное покрытие.

При таком способе никакое пучение грунта не разорвет шов, потому что он закрыт плотной, свободно прилегающей пленкой, которая сможет подстраиваться под подвижки почвы.

Отправить ответ

avatar
  Подписаться
Уведомление о
