Как перенести розетку в другое место: инструктаж по переносу

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.

Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

Содержание статьи:

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами важно обеспечить максимальный уровень безопасности.

Выбор электромонтажного прибораВыбор электромонтажного прибора

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

  1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм2.
  2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
  3. Устройства располагают в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
  4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей , либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Вариант правильной прокладкиВариант правильной прокладки

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять . Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

Использование гнезда бывшей розетки

Устройство распаечной коробки

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

  • Путем создания шлейфа
    – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Выбор кабеля для наращиванияВыбор кабеля для наращивания

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Ваги для коммутацииВаги для коммутации

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Монтажные клеммные колодкиМонтажные клеммные колодки

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Изолирующий зажим для соединенияИзолирующий зажим для соединения

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Варианты соединения в распредкоробкеВарианты соединения в распредкоробке

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Схема шлейфового подключения
Схема шлейфового подключения

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно , а можно проложить открытым способом, используя для этого кабельный канал.

Кабель-канал с уложенным проводникомКабель-канал с уложенным проводником

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

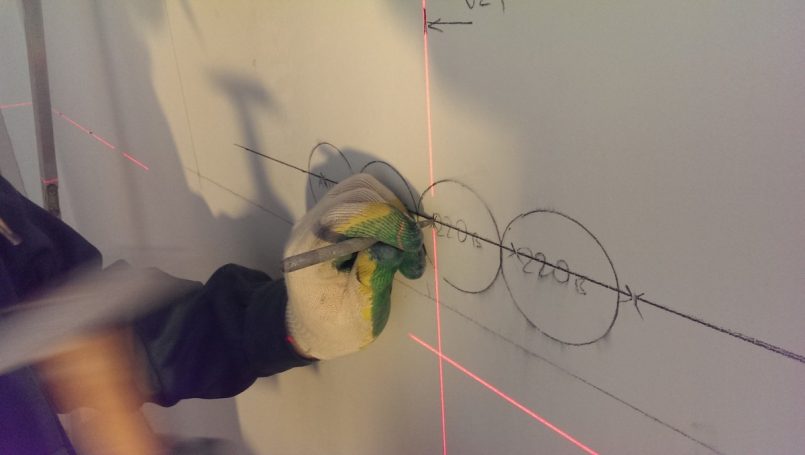

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Определение глубины нишиОпределение глубины ниши

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

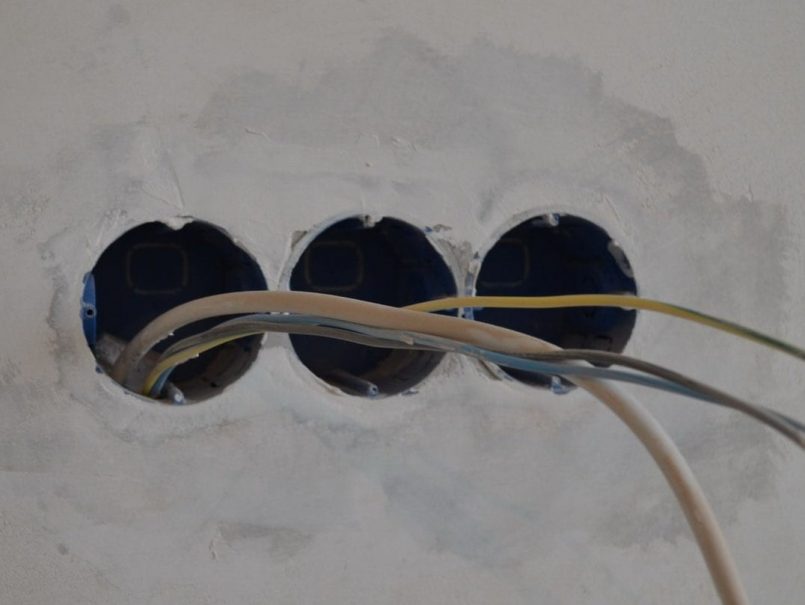

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Схема последовательности действийСхема последовательности действий

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

Схема правильного удлинения проводаСхема правильного удлинения провода

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм2 с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Замена проводки в комнатеЗамена проводки в комнате

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

  1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
  2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
  3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
  4. С помощью простого карандаша намечают линию прокладки штробы.
  5. По намеченной линии перфоратором или болгаркой проделывают штробу.
  6. Посредством коронки выдалбливают отверстие под установку подрозетника.
  7. Путем соединения проводов удлиняют линию.
  8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
  9. В проделанном отверстии устанавливают подрозетник.
  10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
  11. Подключенный розеточный блок заглубляют в «стакан».
  12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Изоляция оголенных концовИзоляция оголенных концов

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

Создание нового ответвленияСоздание нового ответвления

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Заглубление пластикового «стакана»Заглубление пластикового «стакана»

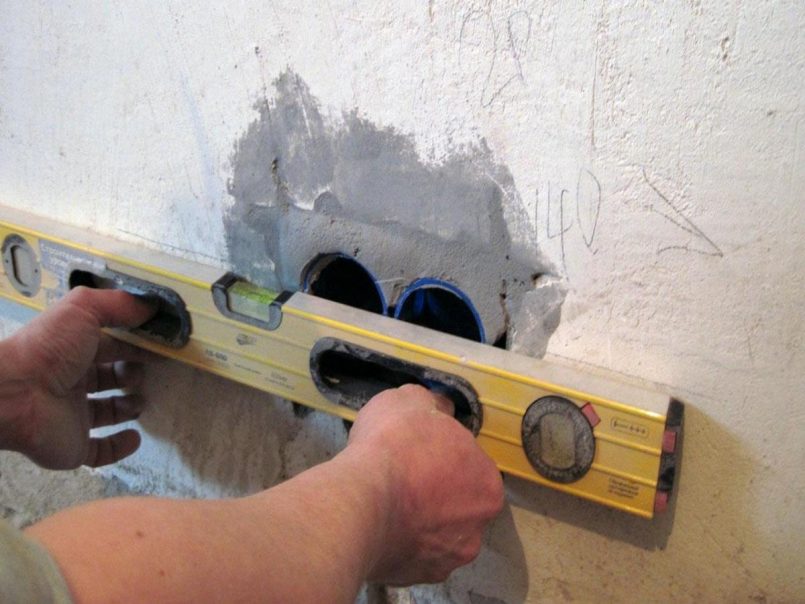

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Подключение внутри распредкоробкиПодключение внутри распредкоробки

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.

Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.

Как перенести розетку своими руками в другое место?

В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.

Требования согласно ПУЭ

Основные нормы  в отношении электропроводки изложены в главе 2.1. ПУЭ. Отдельно следует обратить внимание, что все элементы электрической проводки должны располагаться в вертикальной или горизонтальной плоскости. Запрещено делать диагональное соединение или загибать ее по дуге для сокращения расстояния. По отношению к потолку, прокладка кабеля должна быть не ближе 200 мм, а к карнизу 100 мм. Касательно вертикальных проводников, их стоит удалять от углов, оконных и дверных проемов на расстояние не менее 100 мм.

Место установки новой розетки выполняется на расстоянии от 800 до 1000 мм согласно п.6.6.30 ПУЭ, в некоторый случаях допускается до 1,5 м. Также запрещено размещение розеток ближе 500 мм к отопительным радиаторам, металлическим трубам, газовым и электрическим плитам и другим металлическим конструкциям.

Все соединения силовых кабелей должны выполняться посредством специальных клеммных зажимов, запрещено обеспечивать контакт простыми скрутками. Для установки дополнительных ответвлений, соединение проводов необходимо осуществлять в распределительных коробках, запрещено  замазывать место их соединения в стене.

При изменении мест расположения розеток и кабелей, необходимо вносить соответствующие изменения в схему электропроводки.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

  • Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
  • Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
  • По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля,  и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

схема укорачивания проводаРисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

  1. Отключите напряжение в сети; Выключить автоматРисунок 2: выключите автомат
  2. Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
  3. Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения; Разобрать старую розеткуРис. 3: разберите старую розетку
  4. Затем загните провод, для сверления отверстия под монтажную коробку;
  5. Заведите провод в новую коробку и вставьте ее в отверстие;
  6. Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
  7. Сердцевину новой розетки подключите к проводам; Подключите розетку к проводамРис. 4: подключите розетку к проводам
  8. закройте ее декоративной крышкой.
закройте розетку декоративной крышкойРис. 5: закройте розетку декоративной крышкой

Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

Удлинение провода

Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

Схема удлинения проводаРис. 6: Схема удлинения провода

Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения  в ней проводов.

Последовательность манипуляций следующая:

  1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
  2. Высверлите штробу подрозетника;
  3. Отключите электрическую линию;
  4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод; соединение проводов в коробкеРис. 7: соединение проводов в коробке
  1. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
  2. Установите новую коробку, в которую заведите провод;
  3. Соедините провода с новой розеткой и установите декоративную панель.

Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических  устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

Схема соединения шлейфомРис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Прокладка новой линии

Прокладка новой линии осуществляется по такой схеме.

прокладка новой линииРис. 9: прокладка новой линии

Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

распределительный щитРис. 10: распределительный щит

Затем выполните такую последовательность действий:

  1. Снимаете напряжение на вводе;
  2. Удаляете старую розетку и ведущие к ней провода;
  3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
  4. Установите подрозетник в отверстие:
  5. Подключите к проводам розетку и зафиксируйте ее в коробке; установка розетки в коробкуРис. 11: установка розетки в коробку
  6. Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Установка кабельных каналовРисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Видео инструкции



Инструкция, как перенести розетку в другое место

Многие новосёлы сталкиваются с проблемой переделки и переноса розеток в другое место. Эта маленькая, но необходимая электрическая деталь способна превратить радость от пользования электроприборами в нервотрёпку и беспорядок в доме, поскольку старая схема точек подключения бытовой техники нуждается в своевременной корректировке.

Краткое содержимое статьи:

На заметку – ювелирный монтаж розетки

Существует отработанный алгоритм для самостоятельного монтажа. Изучив его, каждый человек сумеет научиться тому, как правильно и безопасно можно перенести розетку в удобное для домочадцев место. Такой способ называется «вывод новой линии»:

  • Обесточить помещение, в котором будет проводиться монтаж новых разъёмов. Проверить отвёрткой-индикатором напряжение в розетке.
  • Отметить карандашом места прокладки канавки для электропровода.
  • Строго по намеченным линиям перфоратором проделать штробу нужной глубины, чтобы провода не выглядывали наружу.
  • Затем вырезать углубление (размером не менее 5 см) под будущую розетку.
  • В стеновую нишу вставляют защитный короб, который убережёт содержимое розетки от повреждений и контакта с внешней средой. Он должен целиком заполнить углубления и не выступать над поверхностью стены.
  • В подготовленные канавки укладывают кабель, фиксируя его через равные промежутки (в 7 см) пластиковыми хомутами.
  • Разъединить провода в распределительной коробке, которые запитывали током старую розетку. Лишняя электролиния удаляется вместе с разъёмом. Если только одна розетка монтируется заново – концы старой проводки тщательно изолируют.
  • Концы нового кабеля соединяют с электропроводом, подающим ток при помощи изолирующих зажимов.
  • Короб прочно фиксируют болтами, чтобы он плотно прилегал к стене. В случае некачественного крепления короб станет болтаться и выпадет из гнезда.
  • Провода соединяют пружинными клеммами, клеммными колодками, пластиковыми колпачками.
  • Зачищенные повода подсоединяют к новой розетке с помощью клемм, заземляющий конец подводят к клемме корпуса разъёма.
  • Подключённый блок убирают в короб и зажимают винтами, сверху дополнительно накладывают декоративную панель.

Каждому «самоделкину» нужно выучить эти 12 пунктов и затем применить знания на практике, чтобы всегда суметь без проблем и опасений перенести любую розетку в квартире без вызова электриков.

Не хотите портить стены? Нужно провод удлинить

Разрушение стен оправдано лишь во время капитального ремонта, который равен по стрессовым моментам пожару в квартире. Щадящий способ, позволяющий сохранить красивые обои на стенах – увеличение длины провода. Необходимо повторить пункты «ювелирного монтажа розетки»: с №1 по №3 и запомнить ещё один алгоритм – наращивания длины провода:

  • Убрать прикрывающую панель со старой розетки и вытащить блок.
  • Зачистить новый кабель, подсоединить его жилы к проводникам в розетке.
  • В старую нишу установить распредкоробку и углубить в ней скреплённый и заизолированный провод.
  • Зафиксировать в углублении короб, зачищенные жилы кабеля подключают клеммами к разъёму.
  • Готовый к использованию блок помещают в короб и закрывают панелью.

Как перенести розетку в другое место: видео и способы

Для того чтобы перенести розетку в другое место в панельном либо кирпичном доме, не нужно быть опытным электриком и иметь специальный инструмент. Существует несколько простых методов, которые позволят осуществить перенос, не разрушая отделку стен – без штробления и пыли. Также можно сделать полноценную замену линии от распределительной коробки, если новое место установки изделия гораздо дальше, чем было. Далее мы рассмотрим простые инструкции электромонтажных работ, наглядные видео уроки и, конечно же, ошибки, которые не следует допускать!

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.Установка корпуса в стену

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.Использование перемычек

Однако недостатков Вы получите гораздо больше:

  1. Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
  2. Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
  3. Токовая нагрузка на изделия возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Способ №2 – Удлинение провода

Второй способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.Продление трассы вверх

Технология выглядит следующим образом:

  1. Отключаем автоматический выключатель розеточной группы.
  2. Индикаторной отверткой проверяем отсутствие тока на клеммах.
  3. Снимаем декоративную крышку и вытягиваем корпус из штробы.
  4. Перфоратором создаем штробу к новой точке подключения.
  5. Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.Скрутка колпачками СИЗ
  6. На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
  7. Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос силовой розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант). Обращаем Ваше внимание на то, что удлинять проводник необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля.

Видео урок по удлинению кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Способ №3 – Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену. Вывод линии из распределительной коробки

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение). Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта. Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!

Похожий материал:

Как перенести розетку в другое место своими руками



установка розетки

Выбор оптимального способа как перенести розетку в другое место зависит от того, какой мощности устройства предполагается в нее включать. Если это будет просто телевизор, то можно использовать обыкновенное наращивание провода, а если надо подключить розетку для электроплиты большой мощности, духовой шкаф или кондиционер, то придется тянуть провод от распределительного щитка.

Открытая и закрытая проводка

закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

сверление отверстия для розетки

  • Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
  • Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

  • Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Способы соединения проводов

Качественно соединенная проводка отвечает двум условиям – место соединения беспрепятственное пропускает электрический ток и с течением времени контакт не ослабляется. Так как жилы провода в сечении круглые, это значит, что соприкосновение между ними происходит на маленькой площади. Чтобы обеспечить хорошую проводимость, надо чтобы провода прижимались друг к другу на достаточной длине. Если жилы зажимаются в прямоугольных креплениях, то для увеличения площади соприкосновения их надо немного сплющить плоскогубцами.

различные способы соединения проводов

  • К примеру, если при скрутке соединяются жилы сечением 2,5 мм², то и площадь соприкосновения должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить требуемую площадь, зачищают провод на длину в 10 раз превышающую диаметр сечения – в данном случае, это 25 мм.
  • Уменьшить длину зачищаемого конца провода можно применяя обжиманием жил с помощью специальных наконечников. Это деформирует провода, увеличивая площадь соприкосновения и накрепко сжимает их между собой. Единственный недостаток способа – если понадобится добавлять к скрутке еще провода, то обжимку придется откусывать и жилы станут короче.
  • Болтовое соединение – для него берутся специальные муфты или обыкновенный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов – меди и алюминия (одна из шайб обязательно должна быть между медью и алюминием). У них разная химическая активность и если их соединять напрямую, то через некоторое время контакт окислится.
  • Пайка – считается одним из самых надежных способов, но на практике применяется редко. Чаще используется лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных устройств.
  • Сварка – в отличие от пайки, где обрабатывается вся открытая поверхность жил, свариваются только кончики проводов. Надежный способ соединения, но недостаток такой же как и у обжимки – если переделывать схему, то место сварки надо откусывать.

Последние два способа не всегда подходят для алюминиевых проводов – это очень активный металл и при контакте с воздухом на его поверхности мгновенно образуется оксидная пленка. Чтобы спаять или сварить алюминий нужно специальное оборудование.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

соединение розеток шлейфом

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

перенос розетки с прокладкой новой линии от распредкоробки

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока.

  • Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
  • Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
  • В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
  • При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
  • Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

Перенос розетки своими руками: как нарастить провода

Причин, по которым может возникнуть необходимость выполнить перенос розетки, может быть несколько. Наиболее распространенными из них являются:

  1. Необходимость подключения дополнительных потребителей, для питания которых нежелательно или не слишком удобно пользоваться удлинителями.
  2. Перемещение розеток на большую высоту с целью защиты маленьких детей от поражения их электрическим током.
  3. Объединение розеток.
  4. Перестановка мебели в помещении или смена интерьера.

перенос розеткиперенос розетки

Работы по перемещению розетки своими руками не представляют большой сложности ни в техническом, ни в организационном отношении. Однако, поскольку приходится иметь дело с элементами электрической проводки, следует обеспечить максимальный уровень электробезопасности. Нужно четко представлять себе последовательность действий.

Для того чтобы разобраться как перенести розетку на новое место следует в общих чертах знать принцип работы домашней электрической сети, а также особенности конструкции и подключения таких ее элементов, как штепсельные розетки.

Последствия неправильного монтажа

Неправильно или некачественно выполненные работы на любом этапе установки подобных устройств могут привести к нежелательным последствиям. Наиболее распространенными из них являются:

  1. Ненадежная фиксация рабочей части устройства в подрозетнике.
  2. Перегрев контактов, а также плавление или возгорание диэлектрических частей корпуса.
  3. Возникновение короткого замыкания при подключении питания к розетке.
  4. Искрение или обрыв (отгорание) электрических контактов.

отгорание электрических контактовотгорание электрических контактов

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

распайка проводов в коробкераспайка проводов в коробке

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

провода, опрессованные металлическими гильзамипровода, опрессованные металлическими гильзами

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Соединение проводов клеммниками WAGOСоединение проводов клеммниками WAGO

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

  • Скрутку.
  • Сварку или припой.
  • Клеммники.
  • Пружинные клеммы.
  • Болтовое соединение.

Соединение проводов болтовыми клеммникамиСоединение проводов болтовыми клеммниками

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

болтовое соединение со стальной шайбойболтовое соединение со стальной шайбой

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Порядок работ

При переносе розетки своими руками с использованием любого из этих вариантов необходимо придерживаться следующего порядка выполнения работ:

  • Изготовление ниши в стене для установки монтажной коробки новой розетки. Для выполнения этих работ используется специальная коронка, которая устанавливается на дрель. В том случае, если есть необходимость в разовом переносе розетки и дальнейшие работы по модернизации электропроводки не планируются, то приобретать коронку нет смысла, а можно высверлить углубление для подрозетника с использованием обыкновенного сверла по бетону или угловой шлифмашинки.

высверливание отверстия под розеткувысверливание отверстия под розетку

  • Отключение электроэнергии на входном электрическом щитке. Это действие необходимо обязательно выполнить перед тем, как снять розетку.
  • Демонтаж старой розетки.
  • Дальнейший этап работ зависит от способа переноса. Если новая точка подключения электроприборов будет подсоединяться проводом, проложенным к распределительной коробке, то выполняется демонтаж старой линии. Если новая розетка будет подключаться к сети в месте расположения старой розетки, то необходимо просто нарастить провод до нужной длины.
  • Выполняется монтаж новой розетки и подсоединение ее к проводам электрической сети. При этом важное значение имеет правильное подключение заземляющего проводника.

монтаж розеткимонтаж розетки

  • Устанавливается защитная крышка розетки.

Таким образом, перемещение розетки своими руками не представляет особенной сложности. Однако прокладка медных проводов в квартирах, где используется алюминиевая электропроводка, может рассматриваться исключительно как временная мера. В будущем при проведении капитального ремонта следует предусмотреть полную замену такой проводки.

Перенос розеток в другое место своими руками

Технические требования к перемещению розеток

Одним из важных пунктов при ответе на вопрос: «Как правильно перенести розетку?» станет перечисление базовых требований к процессу работы с элементами электросети.

Главным правилом остается четкое соблюдение техники безопасности, однако нужно знать еще о других, дополнительных нормах:

  • установка бытовой электророзетки возможна с использованием силового кабеля, имеющего сечение от 1,5 мм^2 и больше;
  • укладка проводов допустима исключительно по вертикали или горизонтали, диагональное прокладывание кабеля категорически запрещено. Горизонтальные маршруты располагаются на расстоянии не менее 20 сантиметров от потолка и 10 от карнизов, вертикальное направление кабеля должно проходить как минимум в 10 см от дверей, оконных проемов, а также углов помещения;
  • источники питания располагаются от уровня напольного покрытия на расстоянии 50-80 сантиметров, запрещено устанавливать их в непосредственной близости от радиаторов отопления и газовых плиток, расстояние между ними должно составлять более полуметра;
  • имеющиеся ответвления электропровода, его соединения должны располагаться в специально предназначенных для этого коробках или в корпусах электроустройств.

Еще один совет, который значительно упростит процесс переноса, предварительно составьте схему, отображающую самый оптимальный вариант размещения розеток. Если вы не понимаете, как правильно должен составляться такой схематичный план, просмотрите фото, как перенести розетку, на которых будет представлен приблизительный чертеж.

Переустановка розеток не относится к сложным работам. Однако любое вмешательство в электрическую систему должно отвечать ряду требований, касающихся прежде всего безопасности:

  1. Подключение розетки осуществляют только с использованием силового кабеля ВВГнг сечением не менее 1,5 квадратных миллиметров.
  2. По условиям НБП и ГОСТ прокладывать кабель разрешается лишь по вертикали или горизонтали. Не допускаются перпендикулярные, диагональные линии, пересечение проводов. Если кабель прокладывают горизонтально, необходимо отступить 200 миллиметров от потолка и 100 миллиметров от карнизов и балок. Вертикальные линии должны находиться на расстоянии 100 миллиметров от дверей и окон, а также углов комнат.
  3. Розетки устанавливают на высоте 50-80 сантиметров от пола. Нельзя располагать устройства ближе чем в 50 сантиметрах от батарей, стальных труб и газовых плит.
  4. Соединения и ответвления проводов пропускают через специальные коробки или корпуса монтажных устройств.

Прежде чем передвигать розетки в другое место, нужно разобраться в устройстве распределительной коробки, от которой питается старая электрическая точка. Определяющим фактором является и металл, из которого произведены жилы старых кабелей.

Чтобы установка прошла легче, рекомендуется заранее составить схему. Планирование дает возможность предусмотреть наиболее подходящий способ монтажа розетки. По схеме есть возможность установить участок, где отсутствует скрытая электропроводка. В конечном счете именно наличие схемы обеспечивает минимизацию затрат финансовых и трудовых ресурсов.

Розетка мешает – нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?

Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.

Суть наших действий состоит в следующем:

  • розетку со старого места убираем совсем;
  • подключаем к старым проводам новые, которые пойдут к новой розетке;
  • новые провода прокладываем в пластиковом кабель-канале;
  • новую наружную розетку устанавливаем подключаем в нужном месте;
  • старую установочную коробку с подключением закрываем крышкой.

Приступаем.

Способы удлинения провода

Для того, чтобы переместить точку питания в более удобное для её использования место, существуют различные способы перемещения розеток.

Попытаемся разобрать два самых популярных из них, опишем достоинства и недостатки каждого метода, чтобы вам было проще подобрать для себя наиболее предпочтительный способ.

Данный метод предполагает удлинение линии электропитания с помощью новой штробы. Удлинить провод можно несколькими способами, все будет зависеть от металла жил, их сечения, номинального количества проводников.

Зачастую соединение осуществляется с помощью:

  • клеммных колодок;
  • пружинных клемм;
  • пластиковых колпачков;
  • скрутки и пайки.

Перенос розетки своими руками. Пошаговое руководство

Пошаговая инструкция, как перенести розетку этим способом будет следующей:

  • отключите питание розеточной группы;
  • с помощью индикаторной отвертки убедитесь, что на клеммах отсутствует ток;
  • уберите декоративную крышку, осторожно вытяните корпус из штробы в стене;
  • наметьте линию, по которой будет осуществлено перфорирование стены;
  • с помощью перфоратора сделайте штробу к новому месту подключения;
  • удлините профиль, скрепив жилы любым из вышеописанных способов;
  • в старой штробе обустройте распределительную коробку, уложите в неё участок провода, содержащий скрепление;
  • вмонтируйте подрозетник и подключите розетку к электросети.

С помощью такой последовательности действий вы сможете без проблем перенести точку питания в другое место. Не забывайте, что очень важно к старому проводу присоединять кабель аналогичного материала изготовления и соответствующего сечения.

Существует два способа, с помощью которых переносят электрические розетки, не нарушая отделочный материал стен:

  1. За счет создания шлейфа. Метод подразумевает реализацию перемычки от старой электрической точки к новому участку подключения.
  2. Путем удлинения провода. Предполагается продление линии в штробе.

Если новый участок дальше предыдущего, лучше выполнить полноценную замену всей линии. Для этого нужно проложить отдельный кабель недалеко от находящейся неподалеку распредкоробки. Однако прокладывание нового провода сопряжено с полномасштабным ремонтным вмешательством.

Шлейфовый вариант не самый надежный, если речь идет о монтаже трех и более силовых точек. Если будет поврежден хотя бы один участок или гнездо, из строя выйдет вся цепь, поскольку она организована последовательно. Кроме того, по условиям Правил устройства электроустановок нельзя использовать шлейфовую схему для организации электропитания крупных бытовых приборов (микроволновые печи, электрические плиты, холодильники, стиральные машины, кондиционеры и т.п.).

Следует учитывать и то обстоятельство, что объединение пары розеток одним шлейфом означает последовательный переход нагрузки от одного прибора к другому. В результате при подключении к соединенным перемычками розеткам нескольких устройств может оказаться недостаточно напряжения для их функционирования.

Ниже мы расскажем о способах переноса розетки более подробно.

Если в помещении предстоит перестановка и для бытовой техники отсутствует розетка, провод следует нарастить. При этом придется штробить стену от старой электрической розетки к новой.

Перенос розетки своими руками как нарастить провода

Работа выполняется следующим образом:

  1. Снять старую розетку и подрозетник.
  2. Просверлить отверстие для нового подрозетника и вырезать под него штробу.
  3. Установить новый подрозетник, а на месте старой розетки поставить коробку для скруток.
  4. Нарастить кабель и протянуть его к новой точке.
  5. Замазать цементным или гипсовым раствором штробы и вмонтировать розетку.

Иногда отверстие для старой розетки полностью заделывают раствором. Это неправильно, так как обычно в электрической цепи выходят из строя именно участки соединения проводов. Рекомендуется предусмотреть дополнительную коробку, которую при необходимости беспрепятственно вскрывают, не нарушая отделку.

Данный метод считается более безопасным. Он дает возможность без особых затрат перенести розетку в панельном доме в другое место. Достаточно лишь определить место установки и затем проложить к нему штробу для проводки. В процессе работы поднимается пыль, однако в данном случае, это единственный серьезный недостаток.

Перенести розетку в квартире путем удлинения провода можно в следующем порядке:

  • В электрощите нужно отключить автоматы и обесточить помещения полностью или частично.
  • С помощью индикаторной отвертки проверяется отсутствие электрического тока на клеммах старой розетки.
  • Далее, крышка розетки снимается, а ее корпус вынимается из отверстия.
  • Прокладывается штроба к месту установки новой розетки.
  • Линия удлиняется на нужное расстояние, а жилы соединяются между собой путем скрутки или через клеммники.
  • На место старой розетки устанавливается распределительная коробка, где размещаются все места новых соединений.
  • В новое отверстие устанавливается подрозетник, в него монтируется розетка, заранее подключенная к проводам. Остается лишь закрепить ее на новом месте, после чего можно начинать эксплуатацию.

Монтаж кабель-канала

В подобных случаях я предпочитаю действовать “с конца”. Определяемся с новым местом установки розетки. Надо учесть, что длина кабель-канала 2 метра, и лучше по возможности не делать стыков, а использовать цельный канал.

Определяем место переноса розетки

Определяем место переноса розетки

Монтаж кабель-канала к новой розетке

Монтаж кабель-канала к новой розетке

По монтажу важное замечание. Стена – это перегородка между залом и спальней из гипсовых блоков толщиной около 60 мм. По твердости – как сплошное дерево. Поэтому можно легко обойтись без дюбелей и дополнительной пыли и шума. Используем саморезы с пресс-шайбой и острым концом длиной около 20 мм.

Применение шуруповерта очень помогает в работе и делает её красивой, быстрой и приятной.

Чтобы кабель-канал хорошо прилегал к стене, надо заранее позаботиться об отверстиях для саморезов. Обычно они уже есть в кабель-канале, но если нет, их нужно просверлить сверлом 4,2…4,5 мм.

В данном случае используется кабель-канал размером 10х15 мм. Это минимальный размер, и если будут повороты с изгибом кабеля, или кабель потолще, стоит подумать о том, чтобы взять кабель-канал пошире.

Укорачивание провода

Этот способ используется нечасто. Укорачивание применяют, когда имеется возможность перемещения розетки по электропроводу, размещенному снизу. С этой целью снимают старую розетку, а провод осторожно достают из стены. После этого удаляют излишки провода и монтируют новую розетку.

Примером укорачивания является ситуация, когда с потолка спускается кабель, а розетка находится в 20 сантиметрах от пола. Установить новое устройство нужно на 50-сантиметровой высоте.

Последовательность действий:

  1. Снять розетку и подрозетник.
  2. Достать провод из штробы до необходимой высоты.
  3. Высверлить отверстие для нового подрозетника.
  4. Проложить кабель в подрозетник.
  5. Заделать ненужное отверстие под старую розетку и штробы.
  6. Установить новую розетку.

Прокладка новой линии

Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.

Демонтаж старой розетки электрической плиты

  • Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.
  • Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
  • Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
  • После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.

Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо.

Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

Перенос розетки своими руками как нарастить провода

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.

Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.

Перенос розетки в квартире в другое место. Подключение и монтаж новой наружной (внешней) розетки

Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки

Тот же вид, только сбоку, приведен в начале статьи.

Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…

Существует два способа переноса розетки с помощью новой линии. В первом случае переносим ее от распределительной коробки, а во втором – непосредственно от счетчика. Первый вариант используется при необходимости обновления проводки после длительной эксплуатации. Получается не только установка новой розетки, но и обновление подведенного к ней провода.

Удлинитель для электроплиты

Прокладка новых линий планируется при установке и подключении мощного оборудования – электрической плиты, кондиционера, бойлера и т.д.

Монтаж новой линии выполняется следующим образом:

  • Выполняется прокладка всех необходимых штроб, под укладку новых кабельных линий. Они ведутся от электрощита или от распределительной коробки. Если используются старые канавки, из них нужно предварительно вычистить раствор.
  • Новая линия подключается к автомату, установленному в щитке.
  • Далее провод нужно уложить в штробу и закрепить алебастром.
  • После этого выполняется монтаж установочной коробки и подключение розетки. Старые приборы и провода можно оставить на своих местах или демонтировать, замазав все разрушения строительным гипсом.

Прежде чем передвинуть скрытую розетку на другой участок, необходимо провести подготовительные работы. Они состоят в проделывании штробы под прокладку линии.

Вначале размечают рабочее поле, а затем коронкой высверливают отверстие. Если коронки нет в наличии, можно использовать перфоратор с ударным сверлом или болгарку. После проделывания отверстия работают зубилом и молотком, чтобы удалить излишки стенового материала.

Когда ниша готова, в ней размещают «стакан». С обратной стороны стакана вводят кабель, идущий от распредкоробки.

Подрозетник закрепляют при помощи гипсового раствора (если речь идет о бетонной стене). Когда смесь схватится, подрозетник очищают от фрагментов гипса. Внутренние стенки устройства вытирают кусочками ткани. В стенах из гипсокартона или дерева подрозетник устанавливают в проделанный заранее «стакан», а затем фиксируют изделие боковыми распорками (лапками).

Создание шлейфа

Такой способ безопаснее предыдущего, он заключается не просто в перемещении розетки выше или ниже, а обустройстве новой розетки рядом со старым источником питания.

Основное его преимущество – возможность создать новую точку питания, при этом сохранив старую.

Для того, чтобы выполнить работы данным методом, вам понадобится приобрести кабель соответствующего сечения и подрозетник. Касаемо инструментов, для монтажа пригодятся плоскогубцы, перфоратор, индикаторная отвертка, молоток, обычная плоская отвертка.

Применение такого способа позволит ответить на волнующий многих вопрос: «Как перенести розетку без штробления?», ведь зачастую, затевая такую небольшую процедуру, хозяевам дома не хочется начинать косметический ремонт, необходимый для заделывания новых отверстий в стене.

Последовательность действий осуществляемых работ следующая:

  • отключите питание розетки, от которой планируется вывести новую точку;
  • с помощью индикаторной отвертки убедитесь, что на клеммах отсутствует ток;
  • подготовьте место для новой розетки, создайте отверстие в стене для подрозетника;
  • зафиксируйте новый подрозетник;
  • отмерьте нужную длину кабеля для питания создаваемой точки;
  • подключите провод к клеммам старого и нового устройства;
  • установите декоративную крышку и проверьте работоспособность источника питания;
  • спрячьте провод в кабельный канал.

Данный метод также позволит скрыть проложенный кабель, однако в этом случае необходимо произвести штробирование стен с помощью перфоратора и по окончанию работ провести внутреннюю отделку части стены в помещении.

В переносе розеток с одного места на другое нет ничего сложного. Главное, изучить как можно больше информации по данному вопросу, тщательно разобраться в основных этапах процесса, придерживаться приведенных в данной статье советов и рекомендаций, четко следовать правилам техники безопасности. Тогда успех ваших начинаний будет гарантирован.

Данный способ переноса и подключения представляет определенную опасность. Это связано с использованием различного рода перемычек, соединяющий места старых подключений с новыми. То есть, розетка по сути не переносится на какое-то расстояние, а остается на своем месте. Просто к ней подключается новая точка, расположенная неподалеку.

Основным преимуществом данного способа является образование нового места, куда смогут подключаться электрические приборы. Одновременно, старая розетка остается в рабочем состоянии и может быть использована точно так же, как и раньше.

Однако при выборе способа, как переместить точку, следует учитывать и недостатки такого подключения:

  • Соединение шлейфом относится к категории ненадежных и не рекомендуется к использованию ПУЭ.
  • Прокладка кабелей от одной точки к другой осуществляется в горизонтальном направлении, что представляет определенную опасность. В будущем, при отсутствии схемы электропроводки, можно получить удар электротоком во время сверления отверстий в этих местах.
  • После подключения в новую розетку дополнительного потребителя, произойдет значительный рост общей нагрузки на электрическую сеть. В случае одновременного включения, проводка просто не выдержит нагрузки и перегорит.

Несмотря на недостатки, данный способ достаточно широко используется в электромонтаже. Довольно часто провод не укладывается в стены, а прокладывается на поверхности без штробления в специальном кабель-канале. Перенос выполняется с минимальными потерями, а розетка используется для наружной проводки.

Перестановки в квартире или доме выполняются, как правило, не единожды. И возможно, старая точка подключения пригодится в будущем, поэтому демонтировать ее не обязательно. Однако и в новом месте розетку установить нужно. Такой способ организации подключений применяется достаточно часто. Однако следует понимать, что чем больше имеется скруток от электросчетчика до прибора, тем выше вероятность выхода линии из строя. Именно по этой причине к таким линиям нежелательно подключать мощных потребителей.

Существуют и другие нюансы, касающиеся организации шлейфа:

  1. Провода обычно зажимают клеммами розетки. Допустимы и отдельные скрутки, однако в этом случае имеется проблема чрезмерных затрат места и времени.
  2. Провод для новой розетки желательно выбирать того же сечения, что и для старой.

У шлейфового способа существует одно преимущество, касающееся безопасности: он рассчитан не просто на перенос старой розетки вверх или вниз, а на организацию новой точки вблизи старой.

Недостатком шлейфовой системы является горизонтальная прокладка кабеля. Сам по себе такой подход отвечает техническим регламентам, однако традиционное разветвление предполагает вертикальную разводку. В связи с этим, забыв об этой особенности шлейфов, домашние мастера в будущем повреждают провод.

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Если вы не знаете на какое напряжение подключена ваша печь, то определить это вы можете по вилке. Если у нее пять контактов, то она на 380В, если 3 контакта, то 220В. Если вилки нет, то посмотрите статью по подключению электрической печи на страницах нашего сайта.

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

На фото представлена схема подключения электрической печи к сети 220В

  • Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
  • Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
  • Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
  • Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

Перенос розетки своими руками как нарастить провода

Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.

Схема подключения электрической печи к трехфазной сети 380В

  • Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.
  • При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки. Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
  • Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов. Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
  • Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
  • После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Через старую розетку идет питание дальше, на розетку за стеной. То есть, используется подключение шлейфом, которое не рекомендуется.

Старая розетка. Эту коробку используем теперь как распределительную.

Старая розетка. Эту коробку используем теперь как распределительную.

Используем клеммы Ваго 2273-203 с пастой , которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

Переносим розетку. Подключение через клеммы Wago 2273-203.

Переносим розетку. Подключение алюминиевых проводов через клеммы Wago 2273-203.

Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Завершаем подключение розетки. Укладываем провода.

Завершаем подключение розетки. Укладываем провода в коробке.

Включаем автомат в подъезде, проверяем.

Делаем красиво

Теперь нужно всё красиво закрыть, чтобы глаз клиента радовался.

Прокладка кабеля для новых розеток

Закрываем наружную розетку. Возможно, придётся немного подрезать корпус розетки и край кабель-канала, чтобы всё стало ровно и красиво.

Кабель канал имеет некрасивое место около старой коробки, поэтому его торец закрываем наконечником, которые продаются там же, где и сам кабель-канал.

На торец кабель-канала одевается заглушка, на коробку - крышка.

На торец кабель-канала одевается заглушка, на распределительную коробку – крышка.

Стенка и коробка в месте стыка немного подрезаются, чтобы провод свободно вошёл в коробку, а заглушка легко оделась на кабель-канал.

Всё, одеваем крышку, и готово!

Перенос розетки в квартире своими руками без штробления

Готово – розетка перенесена! Слева виден столик, на котором стоит телевизор.

Круглая крышка, которой закрывается старая коробка – стандартная, и прикручена саморезами с пресс-шайбой длиной около 45 мм в дно коробки.

Точно так же можно перенести не только розетку, но и выключатель!

Если у вас есть свое мнение про перенос розеток в квартире без штробления, прошу поделиться своим опытом в комментариях!

Варианты соединений

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция. Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов.

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Фото советы как перенести розетку

При проведении электромонтажных работ следует уделять особое внимание таким нюансам:

  1. Все действия с проводкой выполняют только при обесточенной линии. Поскольку необходимо применение электрических инструментов, для них лучше предусмотреть временный ввод с отдельным автоматом. Чтобы удостовериться в отсутствии тока, рекомендуется проверить проводку пробником.
  2. Прежде чем переносить розетку в другое место, следует установить местонахождение старых линий, чтобы не повредить провода при штроблении каналов.
  3. В панельных зданиях не разрешается штробление несущих конструкций. В реальности это правило часто нарушается. Если такие работы все же производятся, очень важно не допустить повреждения арматуры в плитах. От штробления лучше вообще отказаться и отдать предпочтение укладке проводов под стяжку, штукатурку или гипсокартонные листы.
  4. Когда провода заводят в распредкоробку, нужно учитывать монтажный запас, составляющий 10-15 сантиметров. Если проигнорировать данный вопрос, в будущем (при необходимости изменений в проводке) понадобится наращивать даже качественный провод, а это опять вынудит потрошить стену.
  5. Нельзя создавать прямые контакты между медными и алюминиевыми проводами.

Если придерживаться указанных несложных правил, перенести розетку вполне возможно своими руками. Важно не забывать о мерах безопасности и постараться выполнить работу как можно качественнее, ведь от этого зависит не только комфорт, но и безопасность жильцов.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
