инструкция для проведения работ своими руками

Теплые полы все активнее наступают на традиционные системы отопления. Более, того можно утверждать, что они уже сами становятся «классикой жанра». Производители стараются не отставать от постоянно растущего спроса на элементы, входящие в половой пирог при устройстве такого отопления. Более того, потребителю сейчас даже трудно сориентироваться в рыночном предложении конструкций таких отопительных систем. Но, как бы там, ни было, независимо от того, каким обогревателям и теплоносителям будет отдано предпочтение, в результате будет монтироваться теплый пол под стяжку.

Нужно сразу отметить, что под стяжкой в данной статье подразумевается слой бетона. Ее устройство может быть выполнено двумя способами:

1. С использованием цементно-песчаной смеси марки М-150 или аналогичной ей, в которую добавляется клей ПВА из расчета 1 кг: 1 мешок.
2. С применением готовых специально разработанных для системы «теплый пол» смесей, которых на сегодня много в строительных магазинах.

Под цементную стяжку можно положить как водяную систему обогрева, так и электрические маты (но не инфракрасный теплый пол)

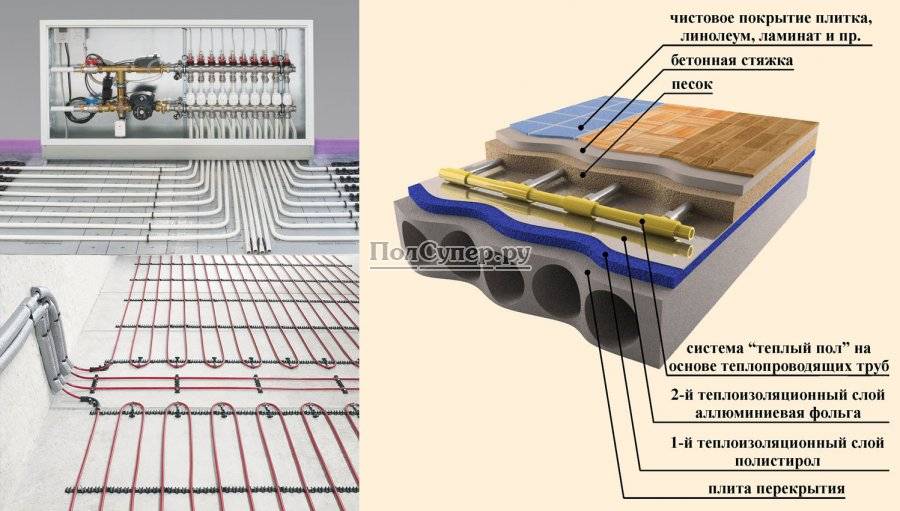

Правильный пирог и подбор толщины стяжки

Обычно система монтируется на старое основание, поверх которого укладывается теплоизолятор (пенофлон или пробка с фольгой). Этот слой является обязательным компонентом при устройстве теплых полов, независимо от того водяные они или электрические.

На следующем этапе выполняется монтаж водяного трубопровода, кабеля, готовых нагревательных матов и т.п. А на финише выполняется бетонная стяжка. В результате получается своеобразный «пирог», в котором бетон уложен на относительно мягкий материал.

Для повышения прочности стяжки, а также, чтобы облегчить выравнивание пола, применяют пластификатор. Подробнее об этой добавке вы можете прочитать в статье: https://pol-master.com/tepliy-pol/plastifikator-dlya-teplogo-pola.html.

При устройстве теплого пола обязательным условием является укладка теплоизоляционного материала на черновую стяжку

Естественно об излишней прочности при этой конструкции речь не идет. Именно по этой причине рекомендуется на каждом квадратном метре площади теплоизолятора сделать отверстие. Кроме того, по всему периметру участка, где укладывается теплый пол нужно оставить 10-15 см свободную полосу. Таким образом, верхняя стяжка будет опираться на нижнюю. Это особенно актуально в помещениях малой площади.

Обратите внимание! Теплоизолятор в системе теплый пол выполняет еще одну функцию – звукоизолирующую.

Независимо от функциональных особенностей системы «теплый пол» нормальной считается бетонная стяжка толщиной 3-5 см. Это обеспечит достаточно быстрый прогрев стяжки сразу же после включения системы. А еще не будет иметь место неравномерный прогрев поверхности пола, то есть чередования теплых и холодных полос.

Цементный пол холодный и его нужно утеплить. О том, как это сделать, какие материалы и технологии применяются, вы узнаете из нашего материала: https://pol-master.com/tepliy-pol/uteplenie-betonnogo-pola.html.

Стяжку можно сделать из цемент-песчаной смеси собственного приготовления или из готовой сухой стяжки

Важно! Если обстоятельства заставляют выполнить стяжку тоньше 3 см, то в раствор целесообразно добавлять универсальный пластификатор.

На 100 кг сухой смеси нужно добавить 1 л добавки. Как вариант можно использовать самовыравнивающуюся смесь. Это также будет способствовать большей упругости стяжки.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;
• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

Запутались в технологиях и системах теплого? Поможем вам разобраться во всех вопросах в нашем сравнительном обзоре вариантов и способов монтажа обогрева: https://pol-master.com/tepliy-pol/kak-sdelat-teplyj-pol.html.

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Важно! Пробное включение теплого пола можно только после полного застывания бетонной стяжки, примерно, через 45 дней. Если, в работе наблюдаются какие-то проблемы, то стяжку придется разбивать и после устранения неисправности заливать вновь.

Видео инструкции с примером выполнения

Как бы там ни было, устройство стяжки выполнить несложно. Главное условие: количество воды, цемента и песка должно быть внесено согласно технологии. Кроме того, нельзя форсировать события, пренебрегать этапами и сроками выполнения работ – и все получится.

Оцените статью: Поделитесь с друзьями!

Как залить стяжку для водяного теплого пола своими руками

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

• Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
  Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
• Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
• Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
• Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
  Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

• Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
• Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
  Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
• Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.

Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

• Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
• Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
• Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
• Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
• Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
  Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
• Укладка трубы.
• Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
• Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

• Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
• Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
• Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

1. Повреждение расширяется.
2. Делаются поперечные штробы через каждые 20 см.
3. В проделанные каналы укладывается металлическая проволока.
4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Чем залить теплый водяной пол

Теплый пол – это возможность обеспечить максимальный комфорт в доме. Благодаря такой системе, можно легко контролировать температуру в помещении и не зависеть от центрального отопления. Но для этого монтаж должен быть проведен с полным соблюдением технологии, а все материалы грамотно подобраны. Одним из важнейших моментов является устройство защитного верхнего слоя над трубами отопления. Изучив, как и чем залить теплый водяной пол, можно приступать к работе.

Чем залить теплый водяной пол

Содержание статьи

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания. Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки.

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающи

еся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем.

В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

Как сделать стяжку теплого пола. Схема

Схема устройства стяжки

Для работы понадобится:

• металлический профиль для направляющих;
• сухой гипс;
• емкость для замеса раствора;
• уровень;
• кельма;
• правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков.

Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото — деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающа

яся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Технические свойства	Полусухая стяжка	Мокрая стяжка	Самовыравнивающаяся стяжка
Минимальная толщина	35 мм	30 мм	20 мм
Усадка	0,2 мм/м2	1 мм/ м2	2 мм/м2
Прочность	от 150 кг/см2	110 кг/см2	350 кг/см2
Набор прочности для хождения	24 часа	48 часов	3 часа
Время высыхания	7 суток	28 суток	от 7 суток

Видео — Чем залить теплый водяной пол

Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м³ цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

• воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
• воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

• в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
• засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
• после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
• добавляют оставшийся песок и перемешивают;
• добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:
— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин

---

2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.

Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.

Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.

---

Теплый пол в стяжку или под плитку — что лучше? | Плюсы и минусы кабельных систем, термоматов и ИК-обогревателей

Если вы действительно надеетесь найти ответ на вопрос, какой теплый пол лучше – в стяжку или под плитку, то вряд ли придете к однозначному выводу. Каждый из них имеет свои плюсы и минусы. Давайте рассмотрим особенности систем теплого пола более детально.

Современных владельцев жилья уже не нужно убеждать в преимуществах и целесообразности использования теплых полов. Системы дополнительного подогрева, предназначенные для создания более комфортных условий в отдельных помещениях, и обогреваемые электричеством полы как альтернатива традиционным видам отопления прочно вошли в быт. Редкий ремонт жилья обходится без монтажа теплого пола хотя бы в одной комнате, кухне, санузле, коридоре или закрытой лоджии.

Учитывая, что в настоящее время существует несколько технических решений теплых полов – кабельные системы в стяжку, нагревательные маты и тонкие инфракрасные пленочные структуры, потенциальные покупатели пытаются понять – что лучше применить в том или ином случае. Кроме того, сложно определиться с наиболее оптимальным способом монтажа – в стяжку, под паркет, плитку, ламинат, или сразу под мягкие напольные покрытия? Чтобы правильно ответить на этот вопрос, нужно внимательно изучить назначение, допустимую область использования, а также достоинства и недостатки всех упомянутых систем теплых полов и способов их монтажа.

Преимущества и недостатки кабельных систем, монтируемых в стяжку

При устройстве полов в новых домах, когда имеется возможность в полном объеме выполнить все необходимые работы по устройству чернового пола, слоя теплоизоляции и качественной стяжки необходимой толщины, оптимальным решением является монтаж кабельного теплого пола. Достаточно толстая стяжка пола надежно защищает смонтированный кабель и позволяет использовать любые отделочные материалы. Преимуществами данной системы электрического подогрева или отопления являются:

• возможность приобретения недорого кабеля;
• равномерный прогрев поверхности пола;
• надежность и пожаробезопасность;
• высокая тепловая эффективность.

Обязательным условием монтажа греющего кабеля является однородность и высокое качество стяжки, а также производство отделочных работ и пробное включения системы после набора бетоном достаточной прочности. Известны случаи, когда стяжка трескалась и портила кабель через несколько месяцев после окончания ремонта. Именно поэтому керамогранит и тяжелую керамическую напольную плитку следует укладывать не ранее, чем через несколько недель после монтажа кабеля и заливки верхнего слоя чистового пола.

Особенности монтажа и эксплуатации нагревательных матов

Широкое распространение в последние годы получили готовые к укладке нагревательные маты. Их установка не требует создания толстой стяжки – такие теплые полы могут монтироваться под кафель, мозаику, керамогранит и натуральный камень. Они так и называются — теплые полы под плитку.

Многие специалисты советуют после заливки тонкого самовыравнивающегося защитного состава поверх нагревательных матов использовать паркет или ламинат.

Греющие маты — это тонкий, как правило, — сетчатый рулонный материал с закрепленным на нем кабелем. Главное преимущество нагревательных матов – простой и быстрый монтаж, а также небольшая толщина изделий, позволяющая обеспечить подъем пола на небольшую высоту. Вместе с тем, они стоят дороже и менее надежны. Если уложенная сверху керамическая плитка потребует замены, во время работ по демонтажу нагревательные маты могут быть серьезно повреждены.

Пленочные теплые полы – быстрое решение проблемы отопления

Поверх гибкого плоского греющего материала в виде запечатанного в пленку тонкого карбона можно использовать любые напольные покрытия. Керамическая или плитка пвх, паркет, ламинат, линолеум и ковролин – каждый из этих материалов может быть уложен на пленочный теплый пол.

Инфракрасный теплый пол в виде пленочной системы — это наиболее быстрое, но и самое дорогое решение обогрева помещений, не лишенное определенных недостатков.

Одним из факторов риска является надежность множественных скрытых электрических соединений, которые приходится выполнять в процессе монтажа.

Принятие решения – советы специалистов

Что же все-таки лучше – кабель, нагревательные маты или пленочные системы? По мнению специалистов, профессионально занимающихся устройством теплых полов, выбор лучшего варианта зависит от того, на какой стадии ремонта заказчик решил оборудовать полы с электроподогревом.

В нашем магазине вы можете приобрести теплые полы всех перечисленных типов. Выбор за вами!

Если есть возможность основательно поработать со стяжкой – лучше изготовить кабельную систему. В случае косметического ремонта с заменой напольных покрытий, подойдут тонкие, но более затратные решения – нагревательные пленки и греющие маты.



толщина, над водяном, утепленная, своими руками видео

Популярность такого вида отопления как теплый пол, постоянно увеличивается и во многих случаях, он уже заменяет традиционные радиаторы. В квартире может быть установлен как водяной, так и электрический теплый пол, но независимо от этого, укладка должна проводиться на прочное и надежное основание, которое обеспечивает цементно-песчаная стяжка.

Особенности цементно-песчаной стяжки под теплый пол

При создании теплого пола, его конструкция состоит из четырех слоев:

• черновая стяжка;
• теплоизолятор;
• теплоноситель;
• чистовая стяжка.

Для того чтобы выровнять основание и оно было прочным, надежным и долговечным, необходимо сделать качественную цементно-песчаную стяжку.

Кроме того, что черновая стяжка под теплым полом выдерживает большие физические нагрузки, на нее еще действует и тепловая нагрузка.

Черновая стяжка должна быть прочной, так как ее отслоение или появление трещин, может не только привести к разрушению финишного покрытия, но и к значительным потерям тепла. Кроме этого, может произойти повреждение труб и тогда придется проводить их замену, а для этого необходимо полностью разбирать конструкцию пола.

Для создания черновой стяжки, можно использовать уже готовые растворы или самостоятельно сделать цементно-песчаный раствор. При его изготовлении, необходимо добавлять специальный пластификатор, в расчете 1 литр на 100 килограмм цемента или его можно заменить клеем ПВА, которого понадобится 1 литр на мешок.

Специалисты уверяют, что под теплый пол будет достаточно цементно-песчаной стяжки толщиной 2,5-3 см.

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

• емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
• дрель с насадкой или строительный миксер;
• металлические профили для изготовления маяков;
• шпатель и мастерок;
• строительный уровень;
• лазерный уровень;
• правило;
• цемент;
• песок;
• вода;
• пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Пошаговая инструкция по созданию стяжки под теплый пол

После того как вы убрали с поверхности пола весь мусор, можно приступать к выполнению работ. Сначала проводится разметка при помощи лазерного уровня.

Учитывайте то, что после черновой стяжки, у вас еще будут укладываться трубы и чистовая стяжка, поэтому толщина пола может достигать 10 см.

Определение перепада высот

Определить кривизну пола можно при помощи обычного уровня, использовать для этого водяной или лазерный уровень.

Чтобы определить перепад высот при помощи реечного уровня, порядок действий будет следующий:

• с пола убирается весь мусор и то, что будет мешать выполнению работы;
• отмечаем на стенах по всему периметру высоту базового уровня, эта линия должна быть параллельна полу;
• определяем наибольшую высоту пола от базового уровня;
• теперь чертим новую линию, которая должна пройти выше самой высокой линии ровно на 1 м;
• осталось начертить линию будущего чистового пола, которая отмечается от предыдущей на расстоянии 100см минус высота стяжки.

Намного проще весь этот процесс выполнять при помощи лазерного нивелира, но с ним надо уметь работать и он должен быть правильно настроен. Удобно работать с самонастраивающимися приборами, в этом случае порядок выполнения работ будет следующим:

• убирается весь мусор;
• прибор устанавливают в самой высокой точке;
• луч лазер направляется на стену, и отмечают линии на всех стенах;
• высота этой линии не имеет большого значения, так как от нее при помощи рулетки можно переместиться на нужную высоту;
• после определения самой высокой точки, в ней закрепляют малярный шнур и натягивают его к противоположным и соседним стенам;
• если нет бугров, то эту точку можно брать за начало отсчета;
• отмеряем высоту стяжки, отмечаем ее уровень и переходим к установке маяков.

При работе с лазерным нивелиром, необходимо обязательно надевать очки (обычно они идут в комплекте с прибором), так как его луч опасен для зрения.

Установка маяков

После разметки нулевого уровня, проводится установка маяков, обычно для этого используются металлические профили. Маяки фиксируются на раствор и выставляются по необходимому уровню. Можно для фиксации использовать алебастр, так как он быстро застывает, и можно будет сразу начинать заливку раствором.

Расстояние между маяками будет зависеть от размеров правила, обычно оно в пределах 1 метра. Маяки надо надежно фиксировать, чтобы в процесс заливки раствора они не прогибались.

Во время заливки раствора, надо оградить от контакта с ним дверные косяки и другие деревянные элементы, для этого их можно заклеить скотчем.

Если есть сливные отверстия, то их закрывают пробками, чтобы внутрь не попал раствор, при необходимости спрятать в стяжке кабеля, их надо фиксировать в полуподвижном состоянии.

Приготовление и заливка раствора

Наиболее дешевым и доступным вариантом будет самостоятельное приготовление раствора, для этого вам необходимо смешать цемент и песок в пропорции 1:3 и пластификатор, а также воду для получения необходимой консистенции.

Количество пластификатора будет зависеть от его марки и указывается на упаковке, вместо него можно на мешок цемента добавлять литр клея ПВА.

Большое количество воды может привести к растрескиванию раствора, а если ее будет мало, то работать с ним сложно и качественно замесить его вручную у вас не получится. Процесс заливки простой и доступный, поэтому с ним справится даже человек, который делает это впервые.

Готовый раствор заливают в пространство между маяками и выравнивают поверхность при помощи правила. Двигать правило необходимо волнообразными движениями в направлении на себя. При образовании впадин, они заполняются раствором, и снова поверхность выравнивается. Такими полосами выполняется заливка раствором всей поверхности пола.

Уход за стяжкой

Особенностью цементно-песчаной стяжки является то, что во время ее высыхания, происходит усадка, поэтому обязательно необходимо контролировать этот процесс. После заливки раствора, лучше всего помещение закрыть от доступа солнечного света и в нем не должно быть сквозняка, это позволит создать оптимальный микроклимат и на первом этапе, испарение влаги будет происходить равномерно.

Первый день стяжку трогать не надо, а на вторые сутки ее полностью накрывают полиэтиленовой пленкой и оставляют до полного высыхания поверхности. При соблюдении такой технологии, риск появления трещин сводится к минимуму, а это значит, что у вас не будет потерь тепла, выделяемого теплым полом.

Укладка чистовой стяжки

После того как черновая стяжка приобретет необходимую прочность, можно приступать к выполнению дальнейших работ. На нее укладывается слой теплоизоляции. Для водяного пола используется пенополистирол, к основанию он крепится неподвижно при помощи клея или дюбелей, получается утепленная стяжка пола.

По периметру помещения крепится демпферная лента, которая даст возможность чистовой стяжке немного расширяться во время нагрева и остывания, и при этом на ней не будут появляться трещины.

На следующем этапе крепится труба водяного пола и надежно фиксируется к основанию при помощи специальных дюбелей. Армирующая сетка может быть уложена как под трубами, так и сверху или с обеих сторон. Если сетка снизу, то к ней будет удобно крепить трубы, но армирующую функцию она не выполняет.

При высоком качестве раствора, армирующую сетку можно не устанавливать, а просто добавить в раствор фиброволокно.

Теперь необходимо проверить работоспособность теплого пола и если все нормально, можно заливать чистовую стяжку. Заливка пола должна проводиться за один раз. Если помещение небольшое, то можно обойтись без маяков, а в больших комнатах их надо устанавливать, иначе ровная поверхность у вас не получится.

Осталось подождать, пока стяжка над теплым полом высохнет и можно приступать к монтажу финишного покрытия.

Полезные советы

Все работы по укладке стяжки необходимо начинать с самого дальнего угла и постепенно двигаться к входу.

Раствор распределяют равномерно, чтобы он не выступал за уровень маяка.

Чтобы обеспечить оптимальное затвердевание раствора, после его заливки рекомендуется на протяжении первой недели 2 раза в день сбрызгивать пол водой, так как стяжка должна застыть, а не быстро высохнуть.

Перед тем как вы будете заливать чистовую стяжку, сделайте на рисунке схему расположения труб и сохраните его. При проведении дальнейших работ, может возникнуть необходимость просверлить в полу отверстия и, зная расположение труб, вы сможете избежать возможного их повреждения.

Если площадь комнаты более 40 м2, то в чистовой стяжке необходимо делать температурные швы. Толщина стяжки при водяном теплом поле  должна составлять: черновой 3-5 см, а толщина чистовой 5-10 см, все зависит от назначения помещения, в квартире будет достаточно 5-7 см.

Перед заливкой чистовой стяжки, в системе водяного пола необходимо создать давление порядка 1,5-2 атмосферы, но на протяжении 3-4 недель нагревать воду более 25 градусов нельзя.

Подведение итогов

Устроить стяжку под водяной теплый пол несложно и с этой задачей сможет самостоятельно справиться любой домашний мастер. При выполнении работ, обязательно необходимо соблюдать технологию, правильно готовить раствор, и создавать условия для его нормального затвердения.

Только в таком случае, вы сможете создать прочное и надежное основание для теплого пола, и данная система будет вам служить на протяжении многих лет.

Полезное видео

Что значит правильный теплый пол? Разбираем что значит каждый элемент теплого пола.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола. Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы.Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы связаны с одной из следующих причин:

• Несоблюдение планировки этажа на ранней стадии.
• Несоблюдение отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрованного обогрева

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол.Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея). Примечание: разработчики UFH могут называть это температурой «границы раздела фаз».

Первичный трубопровод

Трубопровод, который подает горячую воду от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод к емкостному водонагревателю.Однако наилучшей практикой было бы изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы. Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе.Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы следует располагать на соответствующей высоте над полом и надежно прикреплять к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все внешние двери и окна, а имущество не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормативами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют, чтобы промежуточные этажи в домах были изолированы для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противодействовать этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании над системами теплого пола, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
• Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочной или полиуретановой подложки под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Хотя BS EN 1264-4 [4] требует испытания при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют испытание давлением, в два раза превышающим это давление, которое поддерживается в течение 24 часов. Перед укладкой стяжки следует провести испытание под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Проектирование и установка стяжки

Стяжка Тип

Стяжки обычно представляют собой полусухую формулу, которую наносят вручную и затем затирают до финишного покрытия, или жидкую, сыпучую смесь, которая перекачивается в нужное место и на заданную глубину.

Из них:

• Модифицированный полусухой цемент
• Цемент самовыравнивающийся модифицированный
• Самовыравнивающиеся модифицированные нецементные
• Ангидрит
• Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, так как слишком большое количество приведет к появлению трещин.

Самовыравнивающиеся стяжки, если их правильно нанести, будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек применяется в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

• Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
• Изоляция должна быть плотно стыкована и выровнена по уровню
.
• Стяжки необходимо правильно перемешать
• По стяжке нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5 ° C)
• Потребуются деформационные швы
• Деформационные швы также необходимы, если размеры пролета превышают 40 м2
• Стяжка должна быть готова к установке любой напольной плитки
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
  • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предложенной глубины стяжки с учетом имеющихся условий окружающей среды e.грамм. Температура и влажность
    • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся отделкой стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
    • По стяжке нельзя ходить, пока она полностью не затвердела
    • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

• Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
• UFH Тестирование и ввод в эксплуатацию системы
• Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
• Подготовка стяжки под финиш
• Нанесение клея методом двойного склеивания
• Полный контакт плитки и клея
• Соблюдение заводских правил при укладке полов
• Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

• Межкомнатные пороги
• Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
• В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e.грамм. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между отапливаемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует рассматривать в областях с высоким тепловым усилением, например. большие зимние сады или стеклянный атриум

Устройство деформационных швов

• Стыки пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь шва должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
• Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
• Расположение стыков должно быть определено до установки стяжки, и следует провести полную консультацию между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
• Деформационные швы должны быть выполнены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов.Запрещается использовать раствор
• Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
• Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

• Стяжки должны быть изолированы по всем краям, примыканиям и колоннам, чтобы учесть движение из-за тепловых нагрузок
• При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать рекомендациям производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
• Стык закрывается плинтусом
• Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать расслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предлагается напольная плитка

• Испытания на влагостойкость должны проводиться после ввода в эксплуатацию системы UFH, но до укладки плитки.
• Испытание на влажность проводится с использованием подходящего одобренного метода, например, гигрометра для пола или испытания карбидной бомбы.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
.
• Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
• Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

• Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
• Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
.
• Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
• Любые грунтовки и клеи нельзя наносить до полного затвердевания и высыхания стяжки.Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, плоскими, без провалов и возвышений, прочными, чистыми и без цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

• Необходимо соблюдать спецификации производителя плитки для крепления. грамм. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
• Клей необходимо использовать в соответствии с рекомендациями производителя.
• Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

• Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот.
• Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

• Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
• Ввод в эксплуатацию теплых полов до начала облицовки плиткой
• Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
• Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

• Инструкции производителя на продукцию
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как недвижимость разделена на зоны контроля.
• Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
• Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Изоляция пола — Пошаговое руководство по установке

Intro

Надлежащая изоляция пола жизненно важна, если вы хотите получить максимальную отдачу от системы теплого пола. Независимо от того, решили ли вы выбрать влажный или сухой УФН, правильная изоляция пола поможет ускорить прогрев, уменьшить потери тепла и снизить потребление энергии.

Шаг 1 — Подготовка

Прежде чем мы сможем приступить к укладке изоляции, необходимо сделать несколько вещей.

• Сплошные полы — Очистите пол от пыли и мусора. Прежде чем продолжить, убедитесь, что любые острые выступы или крупные вмятины устранены путем скалывания, шлифования и заполнения.
• Деревянные полы — Очистите пол от пыли и мусора, прежде чем проверять наличие незакрепленных или неровных досок. После очистки сделайте проверку по всему полу.Прикрутите все незакрепленные доски и при необходимости отремонтируйте. При необходимости можно уложить слой фанеры для получения более плоской поверхности.

Ознакомьтесь с последними ценами на лучшую изоляцию полов здесь

Шаг 2 — Грунтовка твердых полов (переходите к шагу 3 для деревянных полов)

Если вы укладываете изоляционные плиты пола на бетонный черновой пол, вам необходимо загрунтовать пол, прежде чем продолжить.

Вы можете купить термопраймеры, которые дополнительно утепляют пол, а также герметизируют бетон, готовый к нанесению клея.Инструкции для каждого грунтовочного слоя будут разными, поэтому просто следуйте инструкциям на том, который вы выбрали, прежде чем переходить к укладке досок.

Этап 3 — Укладка изоляционных плит пола

Чтобы получить максимальную отдачу от теплоизоляции пола, мы рекомендуем укладывать их в шахматном порядке, как показано на схеме выше. Это укрепит целостность изоляции пола и поможет предотвратить появление неровностей в дальнейшем.

Разрезать доски довольно просто, и приличный разрез можно получить с помощью острого ножа.Однако ошибки случаются, поэтому на всякий случай лучше купить пару дополнительных плат. Большинство магазинов с радостью заберут обратно все, чем вы в конечном итоге не воспользуетесь, чтобы у вас не осталось денег.

Процесс крепления изоляционных плит пола зависит от типа чернового пола, над которым вы работаете:

• Сплошные полы — Чтобы быть уверенным, что изоляционные плиты для пола надежно закреплены на месте, мы рекомендуем укладывать их на быстросхватывающийся гибкий клей для плитки.Этот клей также можно использовать для укладки плитки (если вы ее используете) после завершения стяжки.
• Деревянные полы — Теплоизоляционные плиты пола необходимо прикрутить на место, чтобы обеспечить надежную отделку. Использование копейки или ремонтных шайб с шурупами поможет равномерно распределить нагрузку, предотвратив разрыв доски. Разместите все винты с интервалом 300 мм по всей доске, чтобы она надежно удерживалась на месте.

Проверяйте спиртовым уровнем на ходу. Все необходимые исправления лучше делать сейчас, а не после того, как изоляция вышла из строя.

Шаг 4 — Заклейка лентой

С помощью водонепроницаемой ленты заклейте все стыки между досками. Чтобы пройти лишнюю милю, вы даже можете нанести полоску акрилового герметика вдоль каждого стыка, а затем наклеить на него липкую ленту.

Это обеспечит плотное уплотнение, которое поможет предотвратить любые потери тепла вниз и побудит тепло от вашей системы UFH идти в желаемом направлении вверх.

Шаг 5 — Укладка мембраны (для жидких стяжек переходите к шагу 6, если используете традиционную смесь для стяжки)

Если вы собираетесь укладывать жидкую стяжку, вам нужно будет уложить полиэтиленовую мембрану, чтобы изолировать жидкость, когда она выливается.Очень важно уделить время этой части процесса.

Убедитесь, что защитное покрытие не имеет проколов и разрывов при укладке, и убедитесь, что оно заходит достаточно далеко от стены, чтобы покрыть всю стяжку. Используйте водонепроницаемую ленту, чтобы заклеить любые стыки, уделяя особое внимание углам комнаты.

Мембрана должна плотно прилегать к каждому углу. Опять же, используйте ленту везде, где это необходимо.

Шаг 6 — Установите пенопласт

Пенопласт

(или кромочная изоляция) позволяет стяжке (независимо от смеси) совершать определенные движения, что необходимо при обогреве пола.У всех лучших пенопластов будет фартук из ПВХ, который будет лежать на полу, его снова можно закрепить с помощью водонепроницаемой ленты.

Разверните пенопласт и закрепите его по периметру комнаты. Если стены из гипсокартона, для этого особенно хорошо подойдет степлер. Однако, если вы работаете с кирпичной кладкой, вы можете удерживать пену на месте с помощью ленты, просто убедитесь, что она достаточно надежна, чтобы выдержать стяжку. После этого вы можете прикрепить фартук к полу.

Если вы планируете стяжку большой площади, могут потребоваться компенсационные швы. Поговорите со своим подрядчиком по укладке стяжки и спросите, что они рекомендуют.

Как только вы выполнили вышеуказанные шаги, пора переходить к интересной части, где проект действительно начинает обретать форму; укладка водопроводных труб или электрических матов. Удачи!

N.B. Многие люди теперь выбирают лотки для труб в качестве решений для крепления труб. Некоторые из них поставляются предварительно изолированными, некоторые — нет.Тем не менее, при работе с лотками для труб многие монтажники предпочтут использовать картонную ленту с полистирольным покрытием, а не стандартный пенопласт, упомянутый здесь. Этот конкретный тип расширительного буфера лучше противостоит лоткам, когда они разрезаются, поскольку они могут оставлять зазубрины на краях, которые могут повредить незащищенную пену. Стоит иметь в виду.

Почему бы не сделать несколько снимков ваших усилий и не прислать их нам. Если мы получим достаточно, мы можем даже построить Стену славы! Свяжитесь с нами в социальных сетях или отправьте нам электронное письмо.

Следует ли устанавливать теплый пол под стяжкой (в стяжке) или непосредственно под плиткой (при укладке клея)?

Следует ли устанавливать теплый пол под стяжкой (в стяжке) или непосредственно под плиткой (при укладке на клей)?

Поделиться — это забота!

Как правило, обогреватель можно разместить под стяжкой, если она должна быть меньше 40 мм, или поверх стяжки, чтобы она располагалась прямо под плиткой.И то, и другое будет работать хорошо, но будет работать немного по-разному, так как стяжка будет действовать как тепловая масса, накапливая тепло. Если обогреватель расположен под экраном, для нагрева и охлаждения потребуется больше времени, однако хороший результат будет достигнут, поскольку термостат и датчик температуры пола будут регулировать и регулировать температуру пола соответствующим образом.

Температурные перепады в разное время суток более эффективны для отопления, установленного непосредственно под плиткой. Более быстрое время отклика связано с тем, что нагревание должно проходить через меньшее количество материала, прежде чем достигнет поверхности.

Таким образом, оба метода работают хорошо и являются рекомендуемыми вариантами установки. Лично у меня в собственном доме 3 отапливаемых санузла. Две отапливаемые зоны находятся под стяжкой, а одна — под плиткой. Разницы в производительности не заметно, и все они работают безотказно. Термостатические контроллеры регулируют температуру соответствующим образом и обеспечивают красивое тепло в ванных комнатах.

Прочие соображения
Как правило, на больших строительных площадках или застройках подогрев плиток размещается под стяжкой.Это связано с более высоким риском повреждения, когда на строительной площадке работают несколько специалистов. В этом случае перед началом укладки плитки рекомендуется покрыть отопление слоем песчано-цементной стяжки.

Предотвращение повреждения подогрева пола во время стяжки
Основной причиной повреждения системы отопления после ее установки является то, что тачки проезжают по обогреваемой зоне во время стяжки. Это особенно часто случается, если отапливается большая площадь, а разравниватели используют тачки для транспортировки песчано-цементной смеси.Если возможно, используйте ведра для стяжки или сделайте «след» для тачки над системой обогрева с помощью канавки или подобного материала. После этого дорожку корфлюта можно при необходимости изменить, когда процесс стяжки будет завершен.

Преимущества подогрева стяжки

• Ваш пол дольше сохранит тепло, если пол с подогревом будет установлен под стяжкой.
• Отопление не может быть повреждено во время укладки плитки, если сначала была установлена ​​стяжка.
• При замене плитки риск повреждения нагревательного элемента отсутствует.

Преимущества подогрева плитки

• Ваш пол будет нагреваться быстрее, если подогрев пола будет установлен непосредственно под плиткой.
• Температуру пола можно более эффективно регулировать в разное время дня.
• Датчик температуры расположен ближе к плитке, что дает более точную температуру пола.

Какой нагревательный элемент мне следует использовать?
Нагревательные маты Custom Heat под плитку предназначены как для укладки под плитку, так и для стяжки.Наши маты имеют толщину 3,8 мм, что делает их достаточно тонкими, чтобы поместиться в плиточном клее, и в то же время они достаточно мощные, чтобы нагреваться через 40-миллиметровый песчано-цементный слой. Если у вас кровать больше 40 мм, мы можем модернизировать нагревательный кабель в соответствии с вашим применением. Просто позвоните нам!

Теплый пол: руководство по влажным системам для новичков

Полы с подогревом имеют много преимуществ для вашего дома, но установка систем UFH — это то, что необходимо тщательно продумать.Если вы планируете самостоятельную сборку или расширение, вы, вероятно, сможете учесть установку полов с подогревом в свои планы строительства на ранней стадии, в то время как если вы планируете переоборудование, вы смотрите на потенциально разрушительный процесс.

В любом случае привлекательность полов с подогревом неоспорима. В этом руководстве для начинающих мы более подробно рассмотрим влажный пол с подогревом (в котором используется система центрального отопления вашего дома), рассмотрим, как работает процесс установки, сколько он стоит, а также плюсы и минусы для каждого типа проекта.

Что такое «теплые полы»?

«Полы с подогревом» — это установка системы (из труб или проводов) в пол. Пол, по сути, становится всем радиатором, обогревающим комнату.

Он обогревает комнату с нуля и предлагает повышенный уровень комфорта, а также меньшую нагрузку на ваш котел, чем традиционная радиаторная система. Это связано с тем, что теплый пол имеет более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.

Полы с подогревом действительно хорошо работают с возобновляемыми технологиями, такими как тепловые насосы, которые имеют низкий расход и могут помочь предотвратить появление холодных пятен и сквозняков в вашем доме.

Он также устраняет необходимость в радиаторах, предлагая компактный и незаметный вариант, который освобождает полезное пространство на стенах и полу.

Какой тип теплого пола лучше всего?

Существует два основных типа полов с подогревом:

В общих чертах, система влажных полов состоит из труб, заполненных теплой водой и питаемых от бойлера или теплового насоса, скрытых в полу и обычно встроенных в стяжку пола. .

Это лучший тип теплых полов для тех, кто строит с нуля и / или планирует систему для всего дома.

Электрические полы с подогревом часто дешевле и проще (особенно в существующих домах) в установке, чем влажные полы с подогревом. Однако эксплуатационные расходы могут быть в три раза выше.

(Изображение предоставлено: JK Floorheating)

Часто рекомендуется установить электрические полы с подогревом в небольшом отдельном помещении, таком как ванная комната или ванная комната, где может быть трудно установить влажный пол с подогревом.

Одно из наиболее распространенных и наихудших применений электрических полов с подогревом — это зимний сад. Обычно эти помещения нуждаются в большом количестве тепла и используются в течение относительно долгого времени в течение дня (по сравнению с ванной).

Тогда эксплуатационные расходы становятся ключевой проблемой, и дополнительные проблемы и расходы, связанные с влажной системой, вполне окупаются.

Если вы выбираете систему теплого пола для всего дома, в каждую комнату будут проходить отдельные трубы. Это позволяет вам контролировать, когда эти комнаты или «зоны» отапливаются и как долго, избавляя вас от необходимости обогревать незанятые помещения.

Каковы преимущества теплых полов?

• Уменьшает холодные пятна на больших площадях.
• Работают при более низкой температуре, чем радиаторы, что означает, что UFH более энергоэффективен.
• Совместима со многими типами напольных покрытий.
• Устраняет необходимость в радиаторах, занимающих мало места.
• Безопаснее для детей и лучше для качества воздуха в помещении.

Каковы недостатки теплого пола?

• Полы с подогревом дороже в установке, чем сопоставимые радиаторные системы — обычно они стоят на 20-50% дороже.
• Время установки может быть больше, особенно с влажным UFH. Даже электрические полы с подогревом могут потребовать работы по самовыравниванию перед установкой.
• При модернизации полов с подогревом необходимо учитывать изменение высоты пола. Это может потребовать дополнительных работ по выкопке пола под ровный профиль.

Могу ли я установить теплый пол в моем существующем доме?

Хотя пол с подогревом лучше всего установить во время строительства, вы можете установить его в существующем доме, но вам нужно будет выбрать вариант с низким профилем.

Низкопрофильные системы обычно имеют трубы меньшего диаметра и работают при более высоких температурах. Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если теплые полы добавляются к существующей радиаторной системе, тогда потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью телефонного приложения) значительно упрощают установку.

( БОЛЬШЕ: Как модернизировать полы с подогревом)

Дорого ли установка теплого пола?

Стоимость полов с подогревом составляет от £ 20 / м2 до 40 £ / м2 установленного .Эти цифры будут варьироваться в зависимости от размера собственности, количества отопления, которое необходимо зданию, и от того, новое ли это строительство, реконструкция или переоборудование.

Радиаторы дешевле купить, они хорошо изучены, и есть огромный выбор, когда речь идет о размере, стиле и установщиках. Но они менее эффективны и занимают площадь пола.

Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать разницу температур до 4 ° C по всей комнате.

Людям нужны более энергоэффективные дома, и нельзя игнорировать систему, которая дает снижение потребности в энергии на 15% (по сравнению с радиаторной системой).

Какая толщина стяжки нужна для системы теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение. Толщина стяжки, в которую входят теплые влажные трубы, существенно повлияет на использование системы.

Толстая стяжка дает больше времени реакции (время, необходимое для разогрева и остывания), тогда как тонкая стяжка дает более быстрое время реакции.

Толщина стяжки, уложенной поверх системы теплого пола, такой как эта из Continal , влияет на ее работу. (Изображение предоставлено: Continal: Международная общественная лицензия Creative Commons Attribution-NoDerivatives 4.0)

• Если трубы размещены в бетонной плите перекрытия (иногда бывает в новых домах), она должна быть толщиной 150 мм и обеспечивать время реакции более четырех часов. В этой ситуации лучше всего использовать систему в течение всего дня при более низкой температуре в помещении, скажем, 15 ° C или 16 ° C, чтобы обеспечить фоновый обогрев всего дома. Особое отопление, такое как дровяная печь, является хорошей идеей в занятых помещениях.
• Стандартная песчаная и цементная стяжка обычно имеет толщину от 65 мм до 75 мм. , а теплый пол может потребовать более двух часов для нагрева пола. комнату или остыть.Эта ситуация может хорошо подходить для помещений, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
• С более тонкими стяжками мы можем ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе. Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а их тонкость и легкость означает, что они подходят как для ремонта, так и для новостроек

Что правильно и лучше всего, будет зависеть от конструкции дома, ваших профессиональных привычек и того, как предполагается использование системы теплых полов.

( БОЛЬШЕ: Установка подогрева полов)

Поднимет ли теплый пол мой существующий профиль пола?

Полы с подогревом обычно повышают профиль пола. Его величина будет зависеть от ряда факторов, таких как количество изоляции, которое вам нужно добавить, размер трубы, а также необходимость стяжки и отделки пола.

Однако есть некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не будет никакой дополнительной заделки, кроме окончательной отделки пола.

Какие полы подходят для полов с подогревом?

Поговорите со своим UFH Designer

Рекомендуется сообщить проектировщику системы теплого пола, какой тип пола вы используете, чтобы можно было правильно определить схему расположения труб.

Существует мнение, что полы с подогревом можно использовать только с плиточным или каменным полом, и хотя это правда, что он хорошо работает с твердыми полами, из этого не следует, что использование других напольных покрытий исключено.

Древесина, например, является прекрасной, если она представляет собой спроектированную древесину тонкого профиля (12 мм или 15 мм).Конструкционная древесина выдерживает перепады температуры и практически не влияет на тепловую мощность.

Раньше ковер считался запрещенным, но Фонд Carpet Foundation провел исследование совместно с Ассоциацией производителей систем обогрева пола, показав, что ковер и подложка с тепловым сопротивлением менее 2,5 тог не оказывают значительного воздействия. по эффективности. Согласно Carpet Foundation, типичный ковер с 80% шерсти на 20% нейлон со стандартной подложкой будет иметь значение tog от 1.0 и 2.2.

( БОЛЬШЕ : Руководство по напольным покрытиям )

Вы можете положить коврик на пол с подогревом, но это повлияет на тепловую мощность. Если вы планируете положить в комнату коврик или мебель, то лучше всего спроектировать трубы так, чтобы они располагались намного ближе друг к другу, примерно на 100 мм, чтобы оставалась достаточная длина, выходящая на свободную поверхность.

Система теплого пола

Легко контролировать свой пол с подогревом и отсекать определенные области, как это было видно при установке JK Heating. (Изображение предоставлено: JK Heating)

Элементы управления системой теплого пола состоят из двух основных частей:

• Цифровое зональное управление, которое будет использоваться для определения температуры в каждой комнате / зоне
• Коллекторы и клапаны, которыми управляет зональный контроль

Зональный контроль будет размещен там, где домовладелец может внести изменения, а коллекторы теплого пола будут размещены в стороне — под лестницей или в шкафу — так, чтобы они не бросались в глаза.

Регулярного обслуживания полов с подогревом не существует, но если что-то пойдет не так, как правило, это будет связано с системами управления отоплением, а не с самой системой.

( БОЛЬШЕ : Коллекторы теплого пола)

Выбор правильного поставщика теплых полов

В конечном итоге эффективность и успех системы теплого пола будет зависеть от качества и дизайна. Выбор поставщика, который предлагает хорошие дизайнерские услуги и последующий уход, очень важен.Часто для этого лучше всего подойдет специализированная компания по производству теплых полов.

Если проект неправильный, то маловероятно, что домовладелец узнает об этом до тех пор, пока он не проживет в доме весь отопительный сезон — к этому времени может быть уже слишком поздно.

Наконец, если вы решите объединить теплый пол с тепловым насосом, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

Система обогрева полов и стяжка объяснены

Системы теплого пола (UFH) — это современные и энергоэффективный способ обогрева дома. Типичная система работает путем откачки подогрев воды по гибкому трубопроводу в полу. Это излучает тепло вверх в ближайшее окружение. При правильной установке с соответствующими типа стяжки, UFH может обогреть отдельное помещение, например, ванную комнату, или целую дом. UFH — это простой в установке и экологически чистый метод отопления, который в популярности за последние 10-15 лет.Фактически, сейчас много новостроек. в стандартной комплектации есть полы с подогревом.

У систем теплого пола много преимуществ, не в последнюю очередь энергоэффективность и снижение эксплуатационных расходов после установки системы. В по сравнению с традиционными радиаторами, UFH распределяет тепло более равномерно и снижает вероятность потери тепла при открытии окна или двери. Система не занимает места на стене, а значит, остается больше места для дополнительных обстановка. Отсутствуют шумы от заливных радиаторов и меньше шансов ожогов от горячих поверхностей радиатора.UFH также полезен для людей, страдающих аллергией и эффективен для уменьшения роста плесени.

Что такое стяжка пола?

Стяжка

— это раствор, обычно используемый для полов, и имеет гладкую текстуру. Он менее плотный, чем бетон, и может использоваться для многочисленные работы, в том числе установка системы теплых полов. Стяжка часто делается из мелких песчинок и обычно находится над твердым концентрат базы. Стяжка предназначена для создания гладкой верхней поверхности, чтобы можно установить плитку, ковер, ламинат или деревянный пол.

Гладкие свойства стяжки

делают ее идеальной для использования в качестве верхняя часть настила. Во многих случаях стяжка укладывается над бетонная плита. Последний верхний слой напольного покрытия, например ламинат или ковер, затем можно расположить выше. Бетон изготавливается из более прочных заполнителей, и это делает его более прочным. Стяжка менее прочная, но более подходящая. последовательность. Это делает его идеальным для систем теплого пола. Есть на рынке доступны различные типы стяжек.Но самые распространенные типы могут можно разделить на полусухую и жидкую стяжку.

Различные типы Стяжка пола

Рекомендуется выбрать тип стяжки пола одновременно с типом системы теплых полов. Планирование и наличие правильных материалов и компонентов может снизить вероятность проблем в будущем. Внесение изменений после установки может быть проблематичным. и дорого. Частью этой подготовки является выбор правильного типа стяжки для использовать для крепления трубопроводов теплого пола.Это гарантирует, что тепло может перемещаться по полу и эффективно согревать комнату.

Два основных типа стяжки — полусухая и жидкая:

• Стяжка полусухая — Полусухая стяжка, известная как «традиционный» метод, является наиболее популярным. и сделан из смеси песка и цемента. Соотношение смеси обычно составляет 3: 1 или 4: 1, в зависимости от требований проекта. Вода применяется к создать гладкую консистенцию. Затем смесь можно наносить вручную, используя шпатель или другой инструмент с плоскими краями и выравнивающие доски.Хорошая точность и результат может быть достигнуто, но опытный установщик жизненно важен для обеспечения согласованности и качество финального дизайна. Полипропиленовые волокна могут быть добавлены для улучшения прочность смеси.

• Жидкая стяжка — Этот тип стяжки иногда называют самовыравнивающейся стяжкой или «Текучая стяжка». Не требует использования выравнивающих досок и инструменты с плоской кромкой. Вместо того, чтобы готовиться на месте или доставляться, жидкость экран заливается прямо на бетонную поверхность в необходимом количестве глубина.Смесь наполняет поверхность быстрее, чем при традиционных методах, позволяет за один день засыпать от 1500 м2 до 2000 м2. С быстросохнущим, жидкая стяжка позволяет укладывать ковровые покрытия, плитку, дерево или ламинат быстрее, что позволяет быстрее завершить проект.

Какая стяжка лучше всего подходит для полов с подогревом

?

Полусухая стяжка — наиболее распространенный тип стяжки, используемый для большинство проектов полов с подогревом. Но это не значит, что он лучший.Там Бывают случаи, когда жидкая стяжка может быть более подходящей. Все зависит от характер вашей сборки и требования к разработке. Полусухие стяжки обычно лучше подходят для небольших площадей пола, где шпатель или плоский кромочный инструмент можно использовать для сглаживания поверхности. Доступны быстросохнущие смеси. от некоторых производителей и позволяют наносить полусухую стяжку на более срочные строить проекты.

Жидкие стяжки наносятся быстрее, потому что их можно легко наливается прямо на указанную поверхность.Они не нужны предварительное смешивание с водой, в отличие от полусухих стяжек. Свободный характер жидкие стяжки означают, что большие площади могут быть покрыты быстрее время и с большей точностью. А потому что жидкая стяжка сохнет быстрее и реже трескается, можно использовать систему теплых полов раньше, чтобы высохнуть напольному покрытию. Это полезно, когда рабочая сила ограничена и чтобы не отставать от графика, проект должен развиваться. Жидкая стяжка тоже прочнее полусухой стяжки, особенно при использовании фирменных смесей в строительство.

Как выполнить стяжку полов с подогревом?

Внутри эффективно «засаживается» теплый пол. стяжка. Не следует пытаться укладывать теплый пол до помещение защищено от внешних элементов. Очень важно установить полы с подогревом и правильная стяжка. В противном случае могут возникнуть проблемы, например, трещины на верхней поверхности. Особенно это касается камня или кафельные поверхности.

Другие проблемы, которых следует избегать, включают несогласованность уровней поверхности.Хотя возможна установка УФХ и стяжки своими руками, если вы не уверены, всегда лучше воспользоваться услугами профессионального пола. специалист по системам отопления. Ошибки и проблемы с некачественным отоплением неизменно дорого обходится.

Перед установкой трубопроводов теплого пола и связанных деформационных швов, важно убедиться, что поверхность полностью гладкая, чтобы уложить стяжку. Обязательно выберите наиболее подходящий тип стяжки (полусухая или жидкая) и иметь четкое представление о высота, необходимая для максимальной тепловой эффективности.

Трубопровод или кабели теплого пола нельзя наматывать. слишком плотно, чтобы ограничить поток воды. Вместо популярных макетов следует рассматривать, например, линейные, змеевидные и спиральные. Изоляция одинаково важен и поддерживает высокую эффективность системы, чтобы предотвратить потерю тепло.

После того, как стяжка была уложена поверх трубопровода UFH, «Процесс ввода в эксплуатацию» может начаться. Не пытайтесь ходить по стяжке, пока он полностью высох. Вместо этого подождите, пока стяжка застынет, прежде чем включать отопление.После процесса отверждения систему UFH можно включить для дальнейшая помощь с сушкой. Когда стяжка полностью высохнет и застынет, пол может быть установлена ​​отделка, такая как плитка, ламинат, доски из твердой древесины и ковры.

Как долго сохнет стяжка пола?

Стяжка пола различается по времени высыхания. Тип стяжки, размер и расположение полов, ввод в эксплуатацию. все факторы, которые необходимо учитывать. Полусухая стяжка сохнет дольше, чем полусухая стяжка. жидкая стяжка, по которой можно ходить в течение 48-72 часов.Часто от 3 до 4 недель общее необходимое время сушки. Полезное измерение — это дневная время высыхания на каждые 40 миллиметров высоты. Держите окна и двери полностью закрытыми чтобы не допустить элементов до завершения процесса затвердевания. Ты следует следить за тем, чтобы система теплых полов не включалась более одного раза. месяц. Это предотвращает образование ненужных трещин. Сверхбыстросохнущие стяжки доступны, если у вас мало времени.

Сводка

В этой статье представлен обзор полов с подогревом. системы, типы доступных стяжек, а также способ монтажа и возможности проблемы, с которыми вы можете столкнуться.Полы с подогревом имеют много преимуществ перед традиционные методы обогрева. Он более энергоэффективен, дешевле в эксплуатации и хорошая практичная альтернатива радиаторам. Но есть более высокий начальный Стоимость приобретения и установки системы теплых полов. Правильный UFH Для достижения максимального эффекта необходимо использовать укладку и правильный тип стяжки.

Размер вашей собственности или комнаты, ваш бюджет и сложность макета являются ключевыми факторами при определении дизайна и типа стяжка по проекту.Конечно, можно установить теплый пол. если вы разбираетесь в DIY. При правильной смеси стяжки теплый пол Система относительно проста для любого, кто имеет базовые знания в области строительства.

Тем не менее, проблемы могут возникнуть, если полы неправильно установлена ​​система отопления и стяжка. Распространенная проблема — трещины формирование в стяжке или в верхнем этаже. Это особенно часто бывает, когда плитка или камень используется для пешеходной поверхности пола. Так что обязательно тщательно прочтите документацию по установке теплого пола, чтобы свести к минимуму по этим вопросам.

Микроцемент с теплым полом: как это сделать правильно

Все больше и больше клиентов отказываются от традиционных радиаторов и выбирают теплые полы. Такое решение, хотя и дороже в установке, обеспечивает лучший тепловой комфорт и дешевле в использовании. Однако не все отделочные материалы можно использовать для теплого пола. Например, обратите внимание на большую плитку для пола и многие породы дерева. А как быть с микроцементом с теплым полом ? Микроцемент можно использовать поверх теплых полов, но необходимо соблюдать несколько важных правил.

1. При расчете высоты стяжки учитывайте толщину микроцемента

Микроцементная система имеет всего 3 мм, и следует помнить о том, чтобы использовать правильный уровень стяжки, чтобы общая высота пола с микроцементом соответствует высоте пола в других помещениях.

2. Нагреть пол

На теплый пол обычно укладывают цементную или ангидридную стяжку.Когда слой стяжки закрепится, включите теплый пол, чтобы вода испарилась со стяжки. Это нужно делать медленно, постепенно повышая температуру на 5 ° C в день, до максимальной температуры 26 ° C, затем рекомендуется поддерживать температуру на уровне 24 ° C в течение примерно 2 недель. Затем постепенно выключите нагрев, чтобы остыть. Весь процесс нагрева занимает около 3 недель. Влажность основания не должна превышать 4%.

3. Подготовьте расширительные швы

Сам по себе микроцемент не требует расширительных швов, однако следует позаботиться о подготовке расширяющих швов, которые находятся в бетонной стяжке.В месте расширения через каждые 7-10 см делаем поперечные надрезы длиной 20 см. Таким образом, поперек дилатации образуется что-то вроде шва. Затем в получившиеся пропилы вкладываем арматурные стержни сечением 6 мм и заполняем образовавшийся зазор эпоксидной смолой. Если вы не хотите проводить вышеуказанные процедуры, вы всегда можете перенести дилатацию на микроцемент.

4. Используйте стекловолоконную сетку со связующим мостиком.

Использование стекловолоконной сетки преодолеет напряжения и напряжения, связанные с нагревом основания, и защитит их от переноса на слой микроцемента.Основание следует отшлифовать и пропылесосить. Затем можно нанести первый слой связующего моста. Стекловолоконная сетка должна быть погружена в склеивающий мостик (набор арматуры доступен в нашем магазине ). Стоит вложиться в сетку хорошего качества — более дешевые можно смыть. Через 3-4 часа нанесите второй слой адгезионного моста, чтобы получить гладкую поверхность.

Через 3-4 часа аккуратно отшлифуйте поверхность, удалите пыль и нанесите первый слой микроцемента.

Когда слой закрепится, отшлифуйте его и нанесите последний слой микроцемента.

Во время работы по нанесению микроцемента ни в коем случае нельзя включать нагрев, так как это может привести к появлению микротрещин на поверхности микроцемента.

5. Нанесите два слоя лака

Последний этап — герметизация. Не раньше, чем на вторые сутки после нанесения микроцемента.Нанесите 2 слоя специального герметика на основе микроцемента. Время между одним слоем и другим должно быть не менее 12 часов. Почему мы рекомендуем один слой лака для стен (кроме влажных помещений) и два слоя для пола? Пол подвергается более высоким нагрузкам и повреждениям, поэтому, чтобы быть уверенным, что он надежно защищен, мы рекомендуем двухслойное уплотнение. С одним слоем может случиться так, что некоторые места были неточно покрыты герметиком, с двумя мы минимизируем этот риск. Стоит отметить, что лучшие лаки для микроцемента — это полиуретановые двухкомпонентные лаки (например, PU Fest 2K ).Они обеспечивают оптимальную прочность, водо- и грязеотталкивающие свойства, легко растекаются, не желтеют и не оставляют следов на валике.

Пол готов к эксплуатации через 7 дней. Затем можно включить теплый пол.

Часто задаваемые вопросы:

1. Могу ли я использовать микроцемент для теплых полов?
Да.

2. Что такое теплопроводность микроцемента?
Слой микроцемента очень тонкий, а сам микроцемент хорошо проводит тепло.

3. Разрушается ли микроцемент при изменении температуры? №
Нет. Благодаря использованию специальной смеси полимеров, микроцемент эластичен и не трескается, в дальнейшем микроцемент можно использовать для полов с подогревом, в саунах или для отделки каминов.

Установка над полом / шпал / подвесной плиты | | Теплый пол своими руками

Излучающая труба, установленная поверх существующего пола, называется «подвесной плитой».Этот метод может иметь большой смысл, особенно при новом строительстве, потому что по тепловым характеристикам готовый пол может конкурировать с укладкой «плита по уровню»… ..и ничего лучше этого не найти. В отличие от метода крепления балок перекрытия, подвесная плита содержит песок, цемент или гипербетон для хранения и рассеивания тепловой энергии. Обратной стороной является добавленный вес на пол, возможная потеря драгоценного пространства над головой и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.Тем не менее, если вы решите, что метод подвесной плиты лучше всего подходит для вашей ситуации, вот несколько способов установки:

Залить новый пол

Если вам комфортно работать с бетоном, вы можете просто проложить свою лучистую трубку, подключить различные петли к удобно расположенному коллектору, залить тонкий слой бетона или гипсокартона, выровнять его и через несколько часов вернуться к себе. готовый пол.

При установке PEX в подвесную плиту вам необходимо прикрепить PEX к чему-либо, будь то скрепка с пеной изоляцией «ПОД» плитой (если применимо) или «застегивание молнии» на арматуру «ВНУТРИ» плиты.Мы рекомендуем минимум 1,5 ″ покрытия поверх PEX,… «ЕСЛИ бетон« ЯВЛЯЕТСЯ »чистым полом, так как эта (рекомендуемая толщина) помогает минимизировать трещины и уменьшает эффект« температурных полос ». Если бетон НЕ является законченным полом и вы укладываете дополнительный напольный материал поверх вновь залитой (более тонкой) плиты, (например) дерева, плитки, ковра и т. Д., То (рекомендованное) полтора дюйма покрытия не будет необходимо (и не столь критично), учитывая тот факт, что структурная целостность является частью исходной (существующей) плиты, и (на этом этапе) вы просто создаете тепловую массу с более тонким слоем бетона (из которого) будет покрываться готовой пол.Общее практическое правило гласит, что от 3/4 ″ до 1 ″ — это идеальное покрытие для гипсокартона.

При заливке подвесной плиты на существующий бетонный пол устанавливается слой жесткой изоляции, и трубы могут быть прикреплены к старой плите с помощью хомутов, забивая их гвоздями непосредственно в бетон с помощью набора плунжеров. Или проволочная сетка может быть прикреплена к бетону таким же образом, и трубы могут быть прикреплены к сетке.

Сложность этого метода заключается в том, чтобы получить чистый, ровный пол.Большинство мастеров своими руками, вероятно, не имеют опыта или уровня комфорта, чтобы выполнить конкретную работу с помощью этого метода. Если вы — исключение, это может быть для вас самым простым подходом.

Используйте шпалы 2 на 4

7/8 ″ PEX, 16 ″ по центру, с помощью шпал поднять пол на 1 1/2 ″. Шпалы можно использовать для стяжки ровного пола при заливке бетона, сухой смеси или гипсокартона. Если вместо бетона используется песок, к шпалам можно прибить фанеру или паркет.

При использовании этого метода 2X4 укладываются горизонтально на существующий пол, 16 дюймов по центру, для создания «спальных отсеков». Также можно использовать 2X3, они столь же эффективны и обычно намного дешевле по стоимости. В зависимости от того, какого размера используются трубки, между каждым набором шпал устанавливаются один или два ряда излучающих труб. Трубы крепятся к фанерному основанию пола с помощью хомутов для электропроводки или медных хомутов. Каждого второго спящего отводят от стены на обоих концах комнаты, чтобы дать трубке канал для прохождения.

Пример применения шпалы с песком или бетоном

Искусный подход к уникальному плану этажа

Еще один умный продукт, созданный специально для приложения

Если обогреваемая область представляет собой небольшую зону, состоящую только из одного контура трубопровода, то начальная (подающая) сторона излучающего контура соединяется с изолированной медной линией подачи от источника тепла.Концевая (обратная) сторона излучающего контура подключается к изолированной медной обратной линии. Такая простая зона с одной петлей возможна только тогда, когда для заполнения зоны требуется менее 400 футов 7/8 ″ PEX-трубок. Использование ½ ”PEX ограничивает ту же зону до 300 футов трубы.

Для большинства зон требуется несколько четных контуров (или контуров) трубок. Причина проста. Если для определенной площади квадратных футов требуется более 400 футов труб, скажем, 1200 футов, и вы пытаетесь непрерывно пропускать воду через это количество труб, в конечном итоге вы получите циркуляцию теплой воды по большей части вашего пола.В результате получится неотапливаемое пространство.

Правильный метод включает создание построенного на сайте заголовка… один для стороны предложения и один для возврата. Это не сложнее, чем прокладка домашнего водопровода, и это обеспечивает равномерный, сбалансированный поток нагретой жидкости через сияющий пол.

Итак, используя приведенный выше пример 1200 футов труб в этой вымышленной зоне, вы можете видеть, что длины петель могут быть (3) 400-футовыми контурами или (4) 300-футовыми контурами. Какой метод вы используете, зависит от вашей конкретной ситуации.В принципе, как проще. В этом примере мы будем использовать (4) 300-футовые цепи.

Хорошо, вы проложили все трубки между отсеками для спальных мест. У вас есть четыре контура, поэтому у ваших контуров будет четыре начала и четыре конца. Заголовок подачи просто соединит все начала вместе, а концы соединятся с заголовком возврата. Если все ваши контуры имеют одинаковую длину (в пределах 10%), вода не найдет «пути наименьшего сопротивления», и жидкость будет течь равномерно через все контуры.Балансировочные клапаны не требуются. И даже если вы пропускаете нагретую жидкость по трубам общей протяженностью 1200 футов, ей никогда не нужно преодолевать расстояние более 300 футов, прежде чем она вернется к источнику тепла.

Следует отметить, что при использовании муфт с подвесной плитой обращаются точно так же, как с плитой на уклоне. Другими словами, не используют их . Всегда прокладывайте трубы большой длины в областях, которые в конечном итоге будут практически недоступны.

Фактическое размещение коллекторов подачи и возврата остается на усмотрение установщика.Часто оба коллектора располагаются под черным полом. В черновом полу можно прорезать четырехдюймовую щель шириной около 1 дюйма, чтобы трубка могла легко и долго изгибаться в полость балки внизу. Сами коллекторы, которые часто проходят перпендикулярно балкам, крепятся к нижней части балок с помощью трубных лент. Трубка PEX, загибающаяся сверху, может входить в тройник с медной коллекторной трубой 3/4 ″ с помощью одного из стандартных латунных переходников. Позже четырехдюймовый прорезь в фанере можно заполнить аэрозольной пеной для герметизации вокруг трубы.

Используя таким образом длинный коллектор с разложенным коллектором, установщик может создать очень чистую и очень гибкую компоновку схемы, особенно если используются шпалы. Гораздо менее желательной альтернативой был бы небольшой коллектор, расположенный в центре, с каждым контуром трубок, выходящим и возвращающимся из одного места в комнате. В больших зонах с множеством цепей это место в комнате может находиться в противоположном конце дома, что заставляет установщика выяснять, как запустить громоздкую группу линий подачи и возврата обратно в коллектор.Таким образом, в этом смысле подвесная плита со шпалами похожа на установку балок перекрытия, когда речь идет о подающих и возвратных коллекторах. Другими словами, лучше подвести коллекторы к трубопроводу, а не к одному небольшому коллектору.

Другой метод — провести коллекторы по периметру комнаты и подсоединить трубки с помощью латунных переходников.

После того, как все соединения выполнены, тонкий слой тепловой массы распределяется по трубке между шпалами.Если последний пол должен быть из твердых пород дерева, такой термальной массой может быть простой сухой песок. Сухой песок насыпается в ниши до верха шпал и к шпалам прибивается древесина твердых пород. Если последний пол будет ковровым или кафельным, масса между шпалами должна затвердеть. Можно использовать бетон, песок, гипербетон или сухую смесь из (4) частей песка (1) части портландцемента. Последний метод включает в себя бетономешалку и воду, достаточную для придания смеси консистенции «песчаный замок». Это не мокрая каша.Портландцемент придаст песку слегка зеленоватый оттенок, а смесь высохнет твердо, как камень. После полного отверждения вы можете покрыть ковер, плитку, перго или что-то еще. Альтернативный метод заключается в том, чтобы разложить песок и затем прибить фанеру к шпалам. Фанера может поддерживать плитку, ковер и т. Д.

Песок как термическая масса

Сухой песок — отличная термическая масса. В этом случае в ниши шпал засыпается слой песка, затем к шпалам крепится OSB (ориентированно-стружечная плита) или фанера.Последний пол может быть ковролином, плиткой, перго или любым материалом, требующим твердой поверхности.

Если существующий пол бетонный, шпалы приклеиваются к полу с помощью жидких гвоздей, а трубы могут быть прикреплены к полу. Если лента кажется немного слабой, то проволочную сетку можно прикрепить к краям шпал 2 на 4, провести вдоль дна спальных отсеков и прикрепить трубки к сетке. Также можно использовать набор плунжера и хомуты.

В случае существующей неизолированной бетонной плиты под проволочную сетку можно установить жесткий пенопласт, чтобы предотвратить потерю тепла вниз.Ранее существовавшая изолированная плита может использоваться для хранения тепла.

Другой способ установить новый теплый пол поверх существующего — использовать приложение для спальных мест. Это альтернатива предварительно вырезанным / формованным панелям типа «доска» за небольшую часть стоимости … нажмите на эту ссылку для получения более подробной информации !! По предыдущей ссылке показаны восемь фотографий, иллюстрирующих метод, разработанный одним из наших технических специалистов для создания элегантного и очень эффективного макета для одного из наших местных клиентов.

Последний вариант подвесной плиты применяется, когда вес песка или бетона угрожает превысить желаемые пределы нагрузки на пол. В этом случае алюминиевые пластины рассеивания тепла используются вместо тепловой массы песка / бетона. Они прижимают трубку к полу и помогают равномерно распределять тепло по зоне. Но часть тепловых характеристик пола теряется из-за меньшего количества тепловой массы в системе. Если подвесная плита устанавливается на существующий фанерный черновой пол, изолируйте полость балки под черным полом.Это направляет тепловую энергию в предполагаемое жилое пространство и предотвращает утечку тепла вниз.

Ниже представлены установки, иллюстрирующие альтернативы предварительно отформованным панелям «Доска» за небольшую часть стоимости

Яркий пример применения шпалы из OSB / фанеры 3/4 ″ и теплоизоляционных ребер.

Альтернатива дорогостоящей конструкции типа «Доска».

Параллельные доски укладываются на пол, чтобы создать канал для трубки PEX, затем пластины рассеивания тепла прикрепляются к доскам.Обратите внимание, что светоотражающий материал прикреплен ко всему черновому полу. Этот чистый алюминиевый материал отражает 97% тепловой энергии до готового пола.

Спальная система с использованием теплоотводящих пластин вместо песка или бетона. Поверх шпал теперь можно установить твердую древесину или фанеру.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямых участках и удобный удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.
