Как улучшить вентиляцию в ванной комнате и туалете

Как обустроить вентиляцию в ванной комнате и туалете

---

Каждый из нас задавался вопросом как улучшить вентиляцию ванной комнаты и туалета. Ведь именно в этих помещениях скапливается наибольшее количество влаги, которая способствует возникновению конденсата, вплоть до появления плесени. Эта влага должна удаляться через вентиляционные шахты, начало которых находится именно в ванной и туалете. Но к сожалению, это происходит не всегда, давайте рассмотрим распространенные случаи нарушения воздухообмена и способы борьбы с ними.







Причины нарушения воздухообмена в ванной и туалете



Причиной может послужить образовавшийся засор в общедомовой шахте или нарушения в ее конструкции, чаще всего учиненное соседями сверху. В таком случае тяги в вентиляционном канале не будет совсем, и установка вытяжных вентиляторов не поможет.

Что делать в такой ситуации читайте в статье чистка вентиляции.



Не редко к нарушению воздухообмена приводит неправильная установка двери в ванную и туалет. Многие строители, при установке двери, не оставляют зазор 1-2 см от пола необходимый для регулярного воздухообмена при закрытых дверях. Возможно из-за эстетических соображений или ввиду установки порога, препятствующего распространению воды по квартире (в случае затопления). Таким образом когда дверь закрыта, воздух не может проникнуть в помещение, для дальнейшего выхода через шахту.



Так же нарушением может послужить отсутствие приточного воздуха в квартиру в целом. В таком случае работа вытяжной вентиляции не возможна. И вероятнее всего возникнет обратная тяга, и через вентиляционную шахту начнут поступать запахи из квартир, расположенных снизу.



Как сделать вентиляцию в ванной и туалете.



Для улучшения воздухообмена в этих помещениях необходимо провести следующие действия



В первую очередь необходимо организовать постоянный приток воздуха в квартиру. Для этого нужно либо держать окна постоянно приоткрытыми, либо установить специальные устройства для подачи воздуха при закрытых окнах, такие как приточные клапаны или проветриватели.



Так же необходимо установить на двери в ванной и туалете клапаны ДВЕРВЕНТ. Благодаря этому воздухообмен будет происходить даже если Вы будете держать двери закрытыми.



В случае если тяга в вентиляционном канале не достаточна или не регулярна, то необходимо установить принудительную вентиляцию, а именно вытяжной вентилятор, это поможет улучшить воздухообмен. При установке нужно учесть один важный момент. Нельзя полностью перекрывать канал воздуховода вентилятором! Давайте разберемся как правильно это сделать.





Как правильно установить вытяжной вентилятор



Если размер отверстия в стене позволяет, то рекомендуется установить сдвоенную решетку. Она разделена на две части, в одной отверстие для установки вентилятора, а в другой обычная решетка. Благодаря такой конструкции, воздух будет уходить в вентиляционный канал круглосуточно через решетку, а когда будет включаться вентилятор, то будет создаваться дополнительная тяга. Это позволит быстро избавиться от влаги, когда Вы, к примеру, принимаете душ.







Не редко бывает, что диаметр вентиляционного канала не достаточен для установки сдвоенной решетки. В таком случае необходимо устанавливать вентилятор не вплотную к стене. Просто подняв корпус на небольшие опоры. Это даст возможность воздуху проходить в вентиляционную шахту минуя лопасти вентилятора, когда он выключен.



как сделать естественную вентиляцию в туалете своими руками через стену в каркасном или деревянном помещении

Влажный теплый воздух становится причиной создания благоприятного микроклимата для распространения грибка и плесени.

Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем.

Вентиляция в ванной комнате в частном доме — делаем сами!

Именно на фоне плохой вентиляции чаще всего развиваются различные легочные заболевания.Поэтому большое внимание сегодня уделяется устройству систем воздухообмена в ванной и в туалете. Все это касается и устройству вентиляционной системы в частном доме.

Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала и зимой и летом и ваша ванная не стала рассадником плесени и грибка в вашем доме.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением. Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия.

Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха.

При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.

Если зимой такая схема работает отлично, то в летнюю пору возникают проблемы из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тяга нарушается – воздух «не хочет» идти наружу.

Что же делать? Дышать тем, что сами же выдохнули? Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.

Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.

Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков. Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.

Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.

Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1. Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

Как видите, устройство вентиляции в ванной собственного дома мало чем отличается от систем, использующихся в современных городских квартирах. Воспользовавшись приведенными простыми советами вы сможете обеспечить надежный воздухообмен в ванной вашего дома.

Источник: http://krasivaya-vannaya.ru/ventilyatsiya/162-ventilyatsiya-v-vannoj-komnate-v-chastnom-dome-delaem-sami.html

Вентиляция в ванной своими руками. Особенности монтажа

Значение правильно организованной вентиляции в ванной комнате сложно переоценить. Источником избыточной влажности являются многие сантехнические элементы: ванна, раковина, душевая кабина. Далеко не всегда естественное проветривание справляется с таким объемом влаги. По разным причинам оно может работать слабо, или вовсе не функционировать.

Тогда и возникают всем известные проблемы, связанные с застоем воздуха в санузле: постоянный конденсат, сырой застоявшийся воздух, плесень, которую сложно вывести, испорченная мебель и многое другое. Все это сразу же сказывается на общем микроклимате квартиры, дома.

Но этих проблем можно избежать, заранее организовав эффективное проветривание дома, квартиры, либо улучшить ту систему циркуляции, которая уже есть в жилом помещении. Как сделать вентиляцию в ванной недорого, своими руками, не прибегая к посторонней помощи? Рассмотрим подробнее.

Почему естественная вентиляция не эффективна?

Современным городским жилищам часто не хватает свежего воздуха. Плохо работающая вентиляция во многом тому виной. Вот несколько основных причин ее малоэффективной работы:

• Герметичность современной квартиры. Пластиковые окна, металлические двери сохраняют тепло внутри, но вместе с тем не позволяют поступать свежему воздуху с улицы. Нарушается естественный приток, воздух в комнатах движется медленнее, застаивается.
• Засорен вентканал. Особенно это касается старых построек, где они засоряются нередко (мусор, многолетняя пыль, скопившийся жир, кирпич, отколовшийся во время ремонтных работ и т. д.).
• Блокировка воздуховодных путей соседями, которые решили по определенным причинам их перекрыть. При этом воздух из нижних квартир перестает выводиться наружу.
• Неправильно установленная вытяжная техника на кухне, в санузле. Чрезмерно мощная, она способна нарушить циркуляцию воздуха по шахте многоквартирного дома.

Если конвекции в вентканале ничего не препятствует, шахта чиста, не заблокирована соседями, а движение воздуха по-прежнему слабое, рекомендуется установить вспомогательные средства для улучшения проветривания. Для начала разберемся, какая вентиляция бывает в жилом пространстве, как она организовывается.

Виды вентиляции

• естественная;
• принудительная;
• смешанная.

Естественное поступление воздуха внутрь квартиры происходит через открытые форточки, иногда двери, незаметные щели, зазоры возле дверных, оконных проемов.

Поток попадает с улицы, проходит через комнаты, а затем, уже теплый, потерявший свою свежесть, выходит наружу через общедомовую вентшахту санузла, кухни. Это принцип работы естественного воздухообмена.

Если же естественная циркуляция недостаточная, а то и вовсе отсутствует, следует установить дополнительные приборы, оборудование, производящие приток или отведение воздушных масс. Это и есть принудительная вентиляция. Когда речь идет о домах, таким оборудованием чаще всего является устройство приточно-вытяжной вентиляции с рекуператором тепла.

Для квартир больше характерен смешанный тип, когда естественная циркуляция усиливается несложными приборами. Такой оптимальный вариант для городского жилья можно организовать самостоятельно. Здесь возможно устанавливать приточные оконные, настенные клапаны, вытяжные вентиляторы для ванной. Главное, приток свежего воздуха должен равняться по объему, отведенному за пределы жилья.

Преимущества принудительного воздухообмена

Положительное воздействие установленной принудительной циркуляции сказывается сразу на всем микроклимате жилья. Особенно это заметно на улучшении состояния санузла, тем более, если раньше наблюдались проблемы с сыростью, застоем воздуха. Вот некоторые из плюсов:

• Нормализуется уровень влажности по всей квартире, а также ванной комнате. Теплый влажный воздух не застаивается, своевременно выводится наружу. Конденсат в ванной больше не скапливается на потолке и стенах. Соответственно нет условий для образования плесени, вредных микроорганизмов, даже влаголюбивых насекомых.
• Постоянный приток кислорода, необходимого для нормальной жизнедеятельности человека. Под давлением тяжелого прохладного потока несвежий и более легкий, насыщенный углекислым газом воздух вытесняется через вентканалы.
• Устанавливается приемлемый температурный режим.
• Энергосбережение. Принудительная вентиляция помогает эффективно работать естественной. При этом нет частой необходимости открывать для проветривания окна, что актуально зимой. Тепло остается в квартире. А в частном доме экономится отопительная энергия.

Источник вытяжной вентиляции

Не достаточно обеспечить приток свежего воздуха внутрь помещения. Это малоэффективно, если отведение несвежего затруднено. Воздухообмен должен проходить при равных количествах. Чтобы улучшить проветривание, устанавливается вытяжной вентилятор.

При выборе вытяжки необходимо обращать внимание на такие факторы, как:

• Место установки (здесь устройства могут использоваться как канальные, так и центробежные, осевые).
• Мощность аппарата.
• Количество человек, которые пользуются ванной.
• Дополнительные функции (таймер, гигрометр, датчик движения, пульт управления, дисплей).
• Объем помещения.
• Кратность смены воздуха.
• Влагоустойчивость.
• Наличие обратного клапана.
• Уровень шума во время работы.

Только правильно подобрав вытяжной аппарат, можно сделать хорошее проветривание ванной комнаты, а вместе с ней и всей квартиры.

Где установить, чтобы вентиляция работала?

Есть определенные условия того, где устанавливать вытяжное устройство для ванной. Если их соблюдать, проветривание будет налажено должным образом. К ним относятся:

• Выход вытяжного канала необходимо размещать как можно выше, лучше всего внутри потолка, чтобы увеличить разницу давлений.
• Устройство следует устанавливать в противоположном углу от источника свежего воздуха. Так свежий поток охватит больший объем комнаты перед выходом наружу по вентканалу.
• Вентилятор рекомендуется устанавливать подальше от прямого источника воды, даже если уровень его влагоустойчивости высокий.
• Если предполагается подвесной потолок, его также необходимо оборудовать источниками проветривания, чтобы избежать образования там конденсата, плесени.
• Когда нужна вентиляция в ванной и туалете, воздуховоды этих комнат, не совмещаясь, присоединяются к нише вентканала.

Как установить вытяжку в ванной своими руками

Вентиляция в ванной комнате устанавливается довольно просто. Монтаж можно сделать самостоятельно, без помощи специалистов. Для этого понадобится базовый набор инструментов, некоторые строительные материалы.

Последовательность действий при установке настенной вытяжки:

1. Проверить работу вентканала.
2. Снять лицевую панель устройства.
3. Закрепить механизм внутри вентиляционного отверстия. При необходимости изменить размер проема, увеличив его или уменьшив.
4. Подключить провода устройства к электропитанию. Спрятать их на месте швов между плиткой, или закрыть пластиковым декоративным коробом.
5. Проверить работу вытяжки.
6. Прикрепить лицевую панель к механизму (лучше использовать жидкие гвозди, крепежные элементы, предусмотренные производителем).

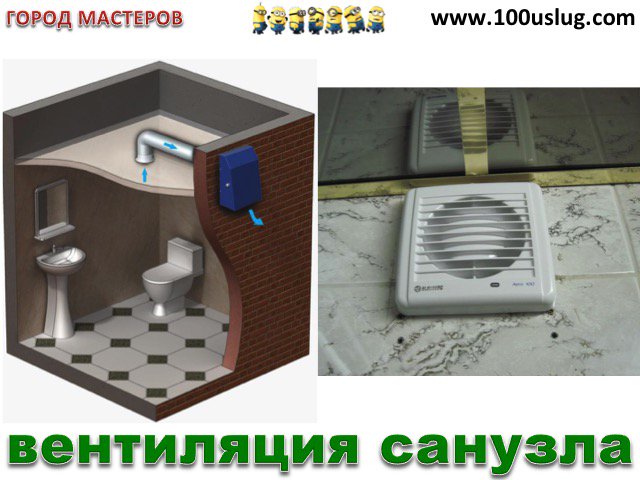

Как сделать вентиляцию в ванной с подвесным потолком:

1. Устанавливаются воздуховоды от вентканала до места выхода вентилятора, надежно закрепляются, герметизируются.
2. Во время монтажа потолочной конструкции на панелях намечаются, просверливаются проемы для решеток, вытяжки, креплений.
3. Снимается лицевая панель, устройство закрепляется внутри потолочного проема.
4. Устанавливаются вентрешетки для проветривания потолка.
5. Трубопровод присоединяется к вентилятору.
6. Затем производится подключение к электросети.
7. Механизм закрывается декоративной панелью.
8. Проверяется работа вытяжки.
9. Завершающая сборка потолка.

Важно помнить, что подвесная конструкция также нуждается в постоянном проветривании. Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом.

При наличии хорошей тяги, достаточно внутри смежной стены установить решетку, а вентилятор поставить внутри проема вентканала.

Когда воздухоотводной силы недостаточно, рекомендуется воспользоваться вариантами:

1. Устанавливается два вентилятора: первый внутри смежной стены, второй внутри проема воздушного канала.
2. Над подвесным потолком туалета прокладывается воздухоотвод от вентканала к ванне. Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.

Вентиляция в частном доме своими руками

Требования к проветриванию санузла частного дома более высокие, что связано с особенностями строения, материалов внутренней отделки, мебели и т.д.

Например, деревянный дом не терпит повышенной влажности. Сырость быстро приведет его в негодность. Большие перепады уровня влаги также губительны для него, от этого дерево может растрескаться. Здесь упор делается на качественный естественный воздухообмен с элементами принудительной конвекции.

Вопрос о том, как сделать вентиляцию в ванной собственного дома решается еще на стадии проектирования. Обязательно закладываются вентиляционные шахты с выходами в санузлы, кухню. Случается, что дом построен без правильно налаженной схемы проветривания. Тогда вентиляция ванной в частном доме подвергается корректировке. При определенных умениях довести до ума систему воздухообмена вполне возможно своими руками.

Следует помнить, что дом оснащен, как правило, несколькими санузлами. Поэтому рекомендуется устанавливать вытяжное устройство большой мощности, под крышей.

Рекомендуется уделить внимание следующим моментам:

• Лучшего всего вентиляционные элементы приобретать из материалов, устойчивых к высоким температурам.
• Нельзя, чтобы система проветривания вплотную прилегала к деревянным элементам. Она должна крепится на расстоянии от них.
• Вентиляция в ванной комнате обязательно должна быть оснащена противопожарными клапанами. Если случится пожар, клапаны закрываются для прекращения подачи воздуха снаружи.
• При строительстве нужно оставить небольшое компенсационное пространство возле вентканалов, рассчитанное на усадку дома в будущем.

Система проветривания ванной комнаты несложный, но вместе с тем ответственный пункт в списке необходимых элементов ремонта, строительства жилья.

Ее можно провести самостоятельно, не затрачивая дополнительных финансовых средств. При этом преимущества хорошего воздухообмена значительно превышают потраченные время и силы.

Источник: https://foundmaster.ru/ventilation/ventilacia-v-vannoy-svoimi-rukami.html

Как сделать вентиляцию в ванной комнате в частном доме

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность.

Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции.

Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно. Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности.

Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.

Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

• естественная вентиляция;
• принудительная вентиляция, организованная с помощью накладного оборудования;
• приточная вентиляция, организованная с помощью канального оборудования;
• вентиляционная решётка или кольца в двери.

Естественная вентиляция

При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением.

Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов.

Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.

В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см.

В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная.

Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения.

При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха.

Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод. При монтаже канального вентилятора также отключите электричество.

Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки.

Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов.

Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца.

Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность.

Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.

Источник: http://www.Komplektant.ru/articles/ventilyaciya-svoimi-rukami-31/

Вентиляция в ванной комнате и туалете: как сделать и установить?

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень.

И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами.

Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

1. Основные виды
2. Оборудование вентиляционных систем
3. Советы по монтажу

Вентиляция в ванной комнате может быть:

• естественной;
• принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла.

Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх.

И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

1. Приточная.
2. Вытяжная.
3. Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

• осевыми – движение воздуха происходит вдоль оси электродвигателя;
• радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
• центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении.

Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там.

Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

1. Снять вентиляционную решетку.
2. Очистить воздуховод от пыли и грязи.
3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
4. Подключить к этому устройству электропроводку.
5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

другие материалы по разделу «Вентиляция и климат»:

Читайте про другие наши материалы:

Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-vannoj-i-tualete/

Когда необходима установка вентиляции в ванной и туалете?

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту.

Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации.

Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

• проверить тягу;
• определить причину плохой работы вентиляции;
• подобрать тип вентилятора;
• разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
• изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.
   В дверях должны быть вентиляционные отверстия
2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой.

Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент.

Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

• Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
• Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
• Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
• По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
• Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
• Опции.
  ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
  ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
  ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).
  Устройство с обратным клапаном и датчиком
  ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли.
   Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
   — отключаем напряжение в сети;
   — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;

— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

• Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

Источник: https://VentilyaciyaDom.ru/kvartiry/ustanovka-ventilyatsii-v-vannoj-i-tualete.html

Вентиляция в ванной комнате и туалете: как сделать правильно :

В ванной комнате и туалете сильнее, чем в других помещениях, образуется конденсат, появляются неприятные запахи. Поэтому здесь обустройство правильной вентиляции крайне необходимо. Качественная вытяжка способствует нормализации микроклимата внутри помещения, обеспечивает его соответствие санитарно-гигиеническим нормам и требованиям.

Вентиляция в ванной комнате и туалете позволяет избежать появления сырости и грибка. Это способствует нормальному самочувствию людей, проживающих в доме.

Отделка, сантехника, мебель, которая находится в таких помещениях, прослужит гораздо дольше. Всю работу можно сделать самостоятельно.

Для этого необходимо ознакомиться с существующими правилами создания вентиляции в туалете и ванной комнате.

Требования к вентиляции

Правильная вентиляция в ванной комнате и туалете является одним из важных факторов, которые позволяют полноценно эксплуатировать помещение. Она так же важна, как отопление, освещение и водоснабжение. От качества обустроенной вентиляции зависит соответствие кислородной среды внутри жилища существующим требованиям.

Ванная комната и туалет являются закрытыми, плохо вентилируемыми помещениями. Здесь существует повышенная вероятность размножения болезнетворных бактерий и грибков. СНиП устанавливает показатели воздухообмена. Его интенсивность в час должна составлять для ванной комнаты 25 м³. Приток воздуха в час для санузла совмещенного типа должен равняться 50 м³.

Чтобы проверить работу вытяжки, необходимо поднести к вентиляционной решетке горящую спичку. Если пламя не будет втягиваться каналом, значит, вентиляция в ванной комнате и туалете не функционирует. В многоэтажных домах старого образца такая картина наблюдается из-за засорения канала. Если же в новом доме определяется подобная проблема, значит, система была спроектирована неправильно.

Лучшим решением проблемы станет обустройство новой принудительной вентиляции. Такая система имеет массу преимуществ перед пассивной вытяжкой. Она способна быстро решить проблему сырости и появления грибка, неприятного запаха в подобных помещениях.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются.

Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы.

Поэтому принудительная вытяжка сегодня является предпочтительнее.

Типы вентиляции

Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями.

Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту.

Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

Тип вентилятора

Принудительная вентиляция в ванной комнате и туалете предполагает применять дополнительное оборудование. Оно может различаться по способу установки и конструкции. Вентиляторы обеспечивают достаточную скорость воздухообмена для совмещенного и раздельного санузла.

По способу установки различают оборудование радиального и канального типа. В первом случае вентилятор монтируется на выходе шахты. Его корпус имеет эстетичный корпус. Канальные разновидности устанавливаются непосредственно в самой шахте.

По типу конструкции выделяют диаметральный, осевой, центробежный и центробежно-осевой вентилятор. В первом варианте изделие обладает барабанным типом рабочего колеса. Такая конструкция имеет небольшой показатель КПД. Осевой вентилятор нагнетает воздушный поток при помощи лопастей. Такое оборудование применимо для бесканальной вентиляции.

Центробежный вентилятор обладает спиральным корпусом. Это наиболее производительное, но и самое шумное оборудование. Наиболее высокими эксплуатационными показателями обладает центробежно-осевой вентилятор.

Он компактен, производителен и обладает небольшим уровнем шума. Сегодня в продаже появилось оборудование, в котором встроены датчики влажности, таймером.

Это позволяет выполнять вентилирование помещения максимально качественно.

Вентиляционный канал

Существуют определенные требования, как сделать (вентиляция в ванной комнате и туалете своими руками должна выполняться с высокой точностью) правильную систему. Их обязательно нужно рассмотреть перед началом работы.

Вентиляционный канал в частном доме работает просто. Он присоединяется к специальному оборудованию или выводится на крышу. Это несложная работа. Создание проекта требуется совершить еще на этапе подготовки к возведению постройки.

Самая качественная вентиляция получается в домах из натуральной древесины. Это объясняется способностью материала «дышать». В этом случае будет достаточно обустроить естественную вентиляцию. Постройка из бревна и бруса считается не только красивой, но и практичной.

Владельцам квартир в многоэтажных домах требуется уделить обустройству вентиляции больше времени и внимания. Все квартиры в подъезде сообщаются с общей шахтой, по которой воздух выходит из дома на улицу.

Если, например, ванна и туалет – одна комната (нет вентиляции принудительной), по нормам СНиП требуется воздухообмен в час в количестве 50 м³.

Чем выше находится квартира в доме, тем больше вероятность соответствия этого показателя установленному уровню.

Со временем каналы в многоквартирных домах засоряются. Если их долгое время не чистили, воздухообмен при естественной вентиляции затрудняется. Чем ниже находится квартира в доме, тем хуже происходит вытяжка. В этом случае установка принудительной вентиляции просто необходима.

Мощность вентилятора

Чтобы понять, как сделать (вентиляция в ванной комнате и туалете принудительного типа — один из возможных вариантов в этом случае) вытяжку в санузле, следует рассмотреть основные требования к созданию подобной системы.

В этом случае предполагается установка электрического малогабаритного вентилятора. Это устройство должно быть безопасным. Оно не должно выйти из строя при попадании на элементы конструкции пара или воды. Также следует уделить внимание уровню шума вентилятора.

Он не должен раздражать хозяев дома.

Особое внимание уделяется выбору мощности оборудования. На этот показатель влияют габариты санузла и количество постоянно проживающих в доме людей. Для расчетов необходимо просчитать площадь ванной комнаты и туалета.

Далее, полученный результат умножают на 6, если количество пользователей не превышает 3 человек. Если в семье 4 и больше человек, значит, габариты санузла умножают на 8.

Полученный результат и будет оптимальной мощностью вентилятора.

Правила установки вентилятора

Вентиляция в ванной комнате и туалете, установка которой выполняется своими руками, требует правильного монтажа всех элементов системы. Существует несколько требований к расположению оборудования в помещении.

Вентиляционный канал должен находиться на максимальной высоте, желательно под потолком. Также он должен располагаться как можно дальше от источника притока воздуха в санузле. Если это требование не будет выполнено, будет проветриваться только часть помещения.

Для принудительной вентиляции важно установить вентилятор подальше от источника воды. Это предотвратит случайное попадание в него брызг.

Если вентиляции в помещении нет, а вытяжной канал находится в соседнем помещении, придется предусмотреть монтаж дополнительных коробов и трубопроводов. Бывают жесткие пластиковые и подвижные гофрированные конструкции.

Способы монтажа

Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов. Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.

Случается, что шахта вентиляционного канала расположена за стеной в туалете. Если он отделен от ванной комнаты перегородкой, через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.

Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.

Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к прочистке канала шахты.

Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю.

Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще. Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

Монтаж вентилятора

Вентиляция в ванной комнате и туалете своими руками монтируется просто. Сначала к оборудованию принудительного типа системы подводится электрический провод. Его выбирают в соответствии с выбранной мощностью вентилятора. Также подобные проводники должны обладать высоким классом изоляции.

Вентилятор устанавливается в подготовленное для него место. Он крепится при помощи саморезов. Сетку также устанавливают при помощи специального крепежного материала. Это позволит со временем открутить решетку и прочистить ее от загрязнения.

Если обустраивается дополнительный вентиляционный канал внутри помещения, можно зашить трубы под потолком гипсокартоном. Так внешний вид помещения будет эстетичным.

Рассмотрев, что собой представляет вентиляция в ванной комнате и туалете, а также правила ее монтажа, каждый хозяин квартиры или частного дома сможет создать полноценную систему в санузле самостоятельно.

Источник: https://www.syl.ru/article/308471/ventilyatsiya-v-vannoy-komnate-i-tualete-kak-sdelat-pravilno

Вентиляция в ванной и туалете: как ее сделать, принудительная и естественная вентиляция

В момент планировки интерьера и отделочных работ в ванной, необходимо обратить внимание на очень серьезный вопрос, это устройство нормально функционирующей вентиляции. Хорошо устроенная вентиляция в ванной комнате и туалете выполняет не только роль основного воздухообмена, но и  гарантирует поступление в помещение свежего воздуха.

При помощи хорошо оборудованной системы вентиляции, из помещения ванной и туалета устраняется противное зловоние и излишняя влажность. Поэтому за счет грамотно продуманной и четко смонтированной системы правильной вентиляции, хозяевам, в квартире которых установлена такая воздушная вытяжка, не стоит переживать о появлении различной плесени и запахов сырости.

Система вентиляции.

В строительных нормативах, прописанных в справочниках, четко установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.

Согласно нормам, вентиляция обеспечивает поступление свежего конденсата в размере 25 кубических метров в час для помещений ванны и туалета, а для помещения с совмещенными санузлами, норма составит 50 кубических метров в час. Это средние нормативы для систем вентилирования. Иногда такие нормы могут рекомендовать повысить до 150 кубических метров в час.

В зависимости от способа воздушного вентилирования, вентиляция может разделяться на естественную и принудительную систему. В первом варианте вентилирование помещения выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.

Потоки воздуха проходят через двери и окна, а также специальные отверстия для вентиляции в туалете и ванной комнате.

Правда, необходимо заметить, что из-за особого внутреннего обустройства помещений санузлов, применение естественного способа вентилирования комнаты не всегда дает возможность получения нужного результата.

Для обустройства естественного способа вентилирования в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с ванной комнатой.

Во время осуществления принудительного или искусственного способа вентиляции санитарных узлов, применяют специализированные вентиляторы, дающие интенсивный поток свежего воздуха, обеспечивая хороший воздухообмен.

• Зачастую электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.
• Очень часто владельцы устанавливают в туалете своими руками маленький электрический вентилятор – отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.
• Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туалете, принудительная вентиляции в помещениях должна быть обязательно установлена.

Виды вентиляции

Вентиляция подразделяется в зависимости от ее применения на:

• Вытяжной вид вентиляции, устанавливаемый в помещениях.
• Приточный тип вентиляции.
• Смешанная вентиляция в помещениях.

1. Вытяжное проветривание помещений, описано нами ранее – это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.
2. Приточный вид вентилирования в ванной и туалетных комнатах выполняется другим способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.
3. Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.
4. Система вентиляции также может иметь или не иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.

Если есть возможность, необходимо избежать устройства канальной вентиляции. Лучший выход в этом случае, расширить немного отверстие в стене, служащее выходом в общий вентиляционный канал многоэтажного дома, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.

В раздельных туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции в доме, еще одно отверстие с вентилятором делают между ванной комнатой и туалетом.

Монтаж специального канала для проветривания имеет смысл в тех местах, где необходимо усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень тщательно ознакомиться с ее устройством, и диагностировать ее состояние.

Как проверить вентиляцию самым простым способом, узнав все ли в порядке с ней. Для этого в первую очередь исследуется воздушная тяга, к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или смещения пламени в сторону вентиляционного канала, являются доказательством, что с воздушной тягой все в порядке. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещение ванной комнаты, кроме того, для более улучшенного эффекта, нужно в квартире открыть окно, выходящее на улицу. В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентилирования. Обычно в этом случае для улучшения процесса вентиляции в дверях в ванной комнаты и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой.

Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или вследствие каких-то неустановленных причин.

Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины, нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора. При нормальном функционировании, количество шума не должно быть выше 35 децибел.

При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство комнаты, исчисляемое в кубических метрах помножить на 5, а полученный результат увеличить на 20%.

Различаются вентиляторы способом монтажа, устройства одного вида устанавливаются в самом канале для вентилирования, существуют и радиальные приборы, монтируемые на выходе из канала. Такие вентиляторы имеют неброский вид, так как скрыты изнутри.

Модели радиального типа обычно имеют приличный вид,  для того чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

1. Обычные осевые приборы, подают воздушную массу вдоль оси конструкции при помощи использования лопаток, применяемых для бесканальных устройств.
2. В диаметральных устройствах низкой производительности применяется колесо барабанного вида.
3. Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
4. Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшая вентиляцию в туалете и ванной, на вентиляторы в некоторых случаях монтируют таймеры и гиростаты, при помощи которых возможно продлить работу прибора для достижения большего результата.

Устройства, чья мощность крайне слаба, не могут выполнять эффективного выветривания запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы, имеющие высокую мощность, могут дать такой высокоинтенсивный воздушный поток, что воздух будет поступать не извне, а из различных отверстий для вентилирования, в этом случае затхлый воздух опять будет поступать в помещение.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно.

Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом, описанным выше. В некоторых случаях очень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

• Короб прямоугольной или круглой формы, изготовленный из пластика.
• Короба жесткого и мягкого типа, произведенные из гофрированного железа.
• Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

 Пластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Ошибки, которые возможны при устройстве вентиляции.

Иногда случается так, что недавно установленная принудительная вентиляция в ванной комнате, дает в работе сбои и не отвечает своим требованиям. Это следствие неправильного монтажа устройства и некоторых ошибок, совершенных в момент установки. Еще до начала работ по монтажу, необходимо четко знать, как сделать вентиляцию в ванной и туалете.

Вот некоторые ошибки, часто допускаемые в работе:

• Канал для вентилирования устроен неправильно, это создает трудности для движения воздушного потока.
• Разрыв герметичных соединений вентиляционного канала.
• Неправильно установленные вентиляторы, при этом они издают большой шум.
• Вентиляционный канал тянется через комнаты, создавая своей работой ненужные шумы.

Большую часть таких неприятных проблем, возможно, не допустить. Как правильно сделать вентиляцию, для этого необходимо обратить внимание еще на этапе составления и продумывания план будущего монтажа конструкции. Если этого всего не было исполнено, а неприятные проблемы возникли уже в ходе работы системы вентилирования, в этом случае может потребоваться полная переделка всей конструкции.

Другой способ сделать принудительную вентиляцию нормально функционирующей, заключается в применении различных шумовых поглотителей и монтажа более мощного вентилятора.

Источник: https://ventazbuka.ru/v-zdanii/ventilyatsiya-v-vannoj-i-tualete-kak-ee-sdelat-prinuditelnaya-i-estestvennaya-ventilyatsiya.html

Вентиляция в ванной комнате и туалете своими руками

Такие комнаты, как туалет и ванная, отличаются от остальных тем, что именно в них наиболее высокий уровень конденсации.

Чтобы избежать различных проблем со здоровьем, порчи мебели, желательно установить вентиляцию хорошего качества.

Данные помещения нуждаются в эффективной вентиляционной системе, иначе есть риск появления сырости и плесени, увеличению влажности, а также развития зловонных запахов.

Важно заметить, что конденсат признан наиболее удачной сферой для активного размножения и роста микозных клеток, бактерий и разнообразных микробов.

Ознакомившись с принципом того, как сделать вентиляцию в ванной комнате и туалете своими руками, можно сберечь имеющуюся мебель и плиточку от плесени, жуткого налета, навсегда распрощаться с затхлым и застоявшимся запахом. Кроме всего перечисленного, чистый воздух – это залог крепкого здоровья, бодрости, прекрасного самочувствия. Это можно обеспечить за счет постоянного проветривания, а также монтажа вентиляции.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета.

Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная[/link_webnavoz];
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов.

Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери.

Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

Рекомендуем еще одну полезную статью: Какой лучше вентилятор для вытяжки в ванной комнате выбрать.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева.

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал.

Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины.

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен.

В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной.

Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Вентиляция в ванной и туалете в квартире

Учитывая тип воздухообмена, вентиляция бывает принудительной и естественной. Во втором случае, речь идет о банальном проветривании комнаты через окна, двери.

Создание искусственной или принудительной вентиляции возможно с помощью вентилятора, его цель – выполнение вытяжки воздуха на улицу.

Благодаря такому варианту, можно с легкостью распрощаться с повышенной влажностью, избавиться от неприятного запаха.

Схема вентиляции в ванной комнате и туалете в квартире

Монтаж каналов для вентиляции осуществляется на стенах, потолке. Если отсутствуют воздуховоды, то их нужно установить обязательно, если речь идет об искусственной вентиляции.

Монтировать вытяжку в ванной в квартире лучше напротив двери, это поможет нормализовать циркуляцию свежего воздуха.

Если же воздуховод имеет слишком узкое отверстие, его можно расширить, воспользовавшись перфоратором. Когда отверстие очень широкое, можно монтировать трубу из пластика, затем зафиксировать раствором на основе цемента. Полости в трубе запенивают, а вытяжку крепят дюбелями.

Важно заметить, что в квартире обязаны быть воздуховоды по факту. Единственное, что придется выполнить, так это установить вентилятор. Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной. Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку.

Во многих ванных комнатах принято покрывать потолок натяжным полотном, что помогает бороться с влажностью. Подобные покрытия характеризуются шикарной влагостойкостью, но под ним все равно формируется пространство, где требуется обязательная вентиляция.

Вентиляция под натяжным потолком в данной комнате нужна из-за огромного количества влажного воздуха, пара. В таких случаях стоит установить крупные диффузоры, за счет которых возможно прохождение большего объема воздуха. Проблема решается втягиванием, надуванием покрытия. Необходимо установить круглую решетку небольших размеров, которая монтируется также, как и встроенный светильник.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Источник: https://ventilation-conditioning.ru/montazh/ventilyaciya-v-vannoy-komnate-i-tualete.html

Вентиляция в ванной комнате и туалете, в квартире и частном доме, как сделать

Вступление

            Вентиляция в ванной комнате на сегодняшний день является довольно востребованным вопросом. Если вы неверно установите вентиляцию в ванную, через некоторое время вы рискуете получить на стене грибок и плесень. То есть – испорченную отделку и неприглядный вид ванной.

О том, как избежать упомянутых проблем и сделать нормальную вентиляцию в ванной комнате, мы расскажем вам в этой статье.





Бытовая вентиляция в ванной

Требования к бытовой вентиляции в ванной

            Ванная представляет собой закрытую комнату, на которую с некоторой периодичностью действует влага, и её следует из ванной удалять в кратчайшие сроки. Чтобы проверить на работоспособность вентиляционную систему, зажгите спичку и поднесите её к вентиляционной решётке. Если спичка погасла, то работает система нормально, если нет, нуждается в починке или переделке.

            Ещё один способ заключается в том, что вы подносите к решётке лист бумаги. При прилипании бумаги к решётке, система считается исправной, в обратном случае – нет. Для устранения неполадок в системе перво-наперво следует прочистить вентиляторы, а затем и каналы для вентиляции.

            После этого следует произвести установку вентилятора непосредственно в канал.  Для выведения лишней влаги установите систему “тёплый пол” либо радиаторы, а также сушители для полотенец.

Виды вентиляций в ванной

            С точки зрения воздухообмена вентиляция в ванной может быть естественной или принудительной. В первом случае воздух выходит из ванной через открытые двери и окна. Выход воздуха из ванной на улицу происходит из-за различного давления. Такой тип вентиляции сегодня нарушается за счёт новых высоко герметичных стеклопакетов. Как вариант решения предлагается покупать решётки на окна, а также двери для должной микроциркуляции воздуха.

            Искусственная циркуляция создаётся за счёт установки вентилятора в ванной. Основная задача такой циркуляции является вытяжка воздуха на улицу. Свежий воздух попадает в ванную, придя из помещения рядом. Такой способ не только позволит вам практически полностью избыть влажность из ванной комнаты, но и удалить из неё нежелательный запах.



Виды вентиляции

Виды вентиляции по назначению и конструкции

            По назначению вентиляция делится на вытяжную, приточную и комбинированную. В первом случае воздух выводится с помощью каналов вентиляции. Во втором случае, благодаря приходу в помещение нового воздуха, создаётся разница в давлении, в результате чего застарелый воздух выходят опять же по каналам вентиляции.

            И, соответственно, комбинированный вариант включает в себя первые два одновременно.

            По конструкции вентиляция в ванной может быть канальной и бесканальной. В первом случае очищается воздух в помещениях с высокой влажностью, большим количеством пара и запахов.

Проверка и монтаж вентиляции

            Ниже представлена пошаговая проверка работоспособности вентиляции в ванной:

1. Откройте окно и двери в ванной.
2. Затем возьмите тоненький листик бумаги, можно салфетку.
3. Поднесите листик к отверстию вентиляции.
4. Если листик нормально держится/прилипает к поверхности, значит вентиляция работоспособна.



            Если нет, вам следует снять вентилятор и прочистить канал от мусора и посторонних вещей. Кроме того, вместо бумаги можно использовать зажигалку или, как вариант, спичку. Огонь от них должен клониться под углом. Если день выдался через чур жаркий, из-за тяжёлого воздуха даже рабочая система не сможет показать нужный результат.

            Также следует проверить помещение на наличие протока воздуха. Те же операции со спичками и зажигалкой следует проделать по очереди на окнах и форточках.  Если проток плохой, установите на окнах и дверях вентиляционные решётки.

Выбираем вентилятор для ванной



Монтаж вентилятора для ванной

            В первую очередь, вентиляторы подразделяются по способу монтажа:

• Канальные вентиляторы устанавливаются в воздуховодных системах.
• Радиальные вентиляторы устанавливаются на выходе воздушных систем. Имеют более эстетичный и стильный корпус, по сравнению с канальными.

Также вентиляторы делятся по части конструкции:

• осевые,
• диаметральные,
• центробежные
• осево-центробежные.

В первом случае происходит нагнетание осевого потока при помощи лопастей вентилятора, для создание давления выше 40 Па.

            Вентиляторы подобного типа, как правило, устанавливаются в систему, не имеющую вентиляционных каналов. Они имеют демократичную стоимость, легко устанавливаются и выдают хороший КПД. Однако, есть у них и некоторые недостатки, такие как невысокое давление и сильный уровень шума.

            У второго типа вентиляторов имеется рабочее колесо, выполненное в виде барабана. Сравнительно большого КПД они не дают. Центробежные вентиляторы поставляются в стильном и эстетичном корпусе, имеют хороший КПД при малом уровне шума. Но и стоят они дороже, чем осевые.

            Центробежно-осевые вентиляторы из всех представленных выше обладают наилучшими характеристиками. Они сочетают в себе компактность, низкий шум и отличный КПД.

Рабочие показатели вентиляторов

             При подборке вентилятора первым делом обращайте внимание на его мощность. Для обычной ванной вам вполне хватит величины 100 кубов в час. Также, помимо размера помещения стоит учитывать число живущих в квартире людей, есть ли в ванной окна и двери, их размер, а также есть ли в ванной дополнительная вентиляция. Также важно прикидывать, как часто вы используете ванную.

            Следующий важный фактор – насколько шумным является вентилятор. Не рекомендуется использовать вентиляторы с уровнем шума выше сорока децибел. Можно также посмотреть вентиляторы, имеющие такие дополнительные функции как таймер, автоматика включения и выключения.

            Нелишним вам покажется также установка гидростата, который производит включение/выключение вентилятора, в зависимости от того, на сколько высок уровень влажности в вашей ванной комнате. Существуют специальные вентиляторы с защитой от влаги. Величина защиты обозначается буквами IP.

            Это особенно важно, если вы хотите установить вентилятор рядом с душем. В таком случае надо выбирать вентилятор с максимальным классом защиты.

Вентиляционная схема ванной

            Каналы для вентиляции обычно устанавливают на потолке, либо на стенах. Если у вас нет воздуховодов, для установки вентиляторов их тоже необходимо установить.



Пример вентиляционной схемы для ванной

            Теперь давайте разберём по пунктам основные положения по оборудования схемы.

1. Вытяжку следует устанавливать напротив двери для улучшения циркуляции воздуха.
2. Если у воздуховода отверстие узкое, расширьте его перфоратором. Если широкое, установите пластиковую фановую трубу и зафиксируйте её цементным раствором.
3. Запеньте полости в трубе.
4. Вытяжку монтируйте с помощью саморезов или дюбелей, а также других герметичных материалов для уменьшения вибрации от работающего вентилятора.
5. Подключайте вытяжку к сети с помощью специально подведённого кабеля электропитания.
6. И наконец, есть вариант установки вытяжки с автоматикой, которая будет начинать вентилировать только при включении света.

Вентиляция для частного дома

            При наличии в частном доме навесного потолка или потолка, отделанного фальш-панелями, устанавливайте вентиляцию во время ремонта. Если отверстие для вентиляции находится ниже потолка, сделайте отверстие с решёткой для выведения влаги из комнаты.

             Если вентиляция находится под потолком, установите между основным потолком и навесным пару решёток для отвода влаги. Нелишним будет также проделать над дверью небольшую щель для вентиляции – это поможет продлить “жизнь” вашего потолка.



Вентиляция для ванной в частном доме

             Не забывайте ухаживать за вашей вентиляцией. Так, например, вентилятор вместе с решёткой надо почаще мыть, по причине того, что на них оседает много пыли. Если вентилятор стал неисправен, проверьте, не образовалась ли на нём коррозия из-за высокой влажности.

Вентиляция для квартиры

            В квартире воздуховоды уже по факту должны быть, так что вам остаётся только вмонтировать вентилятор на воздуховод. Если канал вентиляции есть и в туалете, проделайте в стене также пару отверстий для сбалансированной циркуляции воздуха.

            Также следует учитывать, что иногда системы вентиляции обладают ходами как для естественной, так и для принудительной вентиляции. Такой вариант отличается отменной надёжностью и работоспособностью.

            Если в помещении не имеется вентиляционного канала, подведите к помещению короб, в которой можно будет установить вытяжку.

            По конструкции короба бывают:

• Пластиковые короба с сечением в форме прямоугольника или круга. Производят небольшое количество шума и хорошо справляются с транспортировкой воздуха. Просто монтируются.
• Гофрированные короба, как жёсткие, так и мягкие, используются между каналом для вентиляции и ванной.



Бытовая для вентиляция для ванной в квартире





Правильная вентиляция в туалете частного дома

Продолжая серию статей о вентиляции санузлов разных типов и в разных помещениях, мы добрались и до организации вентиляции в туалете и ванной частных домов. В данном тексте мы рассмотрим ключевые моменты и нюансы, что касаются строящихся, уже построенных, деревянных или каких либо других домов коттеджного типа, а также вентиляции для воздухообмена и фановой вентиляции.

Содержание статьи:

Фановая вентиляция в частном доме

В отличии от вентиляционной системы, предназначение которой — обеспечить нужный воздухообмен, фановая вентиляция относится к канализации и представляет собой фановую трубу, которая подключена к системе слива и предназначена для отвода газов, что образовываются в канализационных трубах, тем самым поддерживая атмосферное давление в трубах.

Это нужно потому, что образовавшиеся газовые пробки в системе создают разрежение (вакуум), что негативно влияет на работу сливной канализации. Последствиями этого является проникновение неприятных запахов в помещение туалета.

Такие меры просто необходимы для частных домов. Почему? Подобное явление (газовые или воздушные пробки) наблюдается, когда площадь сечение сливной трубы полностью перекрывается потоком во время слива. Дело в том, что диаметр сливной трубы от умывальника, ванны или туалета делают всегда меньше, нежели диаметр основной сливной трубы (как раз для того, чтобы поток не перекрывал полностью ее сечение). Если говорить о квартирах или одноэтажных домах, то такие ситуации, скорее всего, не возникнут. В частных домах, обычно, предпочитают делать более одного санузла, либо они находятся на разных этажах, либо ванная с туалетом или душевой разделены, при этом могут использоваться одновременно, поэтому в основную трубу поступает значительно больше объема сливных вод, что способствует ее полному перекрыванию.

Правильный монтаж фановой трубы

В наши дни предпочитают к установке пластиковые трубы, которые более дешевые нежели стальные или чугунные. При этом, нужно придерживаться основных правил при установке фановых труб:

• при прохождении через перекрытия, трубу помещают в стальной футляр;
• фановую вентиляцию нельзя подключать к любой другой вентиляции или к дымоходу;
• выход трубопровода должен быть отдален минимум как на 4 метра от дымохода, забора воздуха;
• не рекомендуется устанавливать выход трубы над окнами, балконами и т. д.;
• точка вывода фекальных газов должна находится минимум на 70 см выше кровли;
• нельзя делать выход трубы на чердаке — только на кровле дома.

Есть несколько видов присоединения фановых труб:

При этом можно объединять пару стояков слива одной фановой трубой. Присоединять фановую вентиляцию следует врезкой из тройника и ревизии. Также нужно устанавливать обратный клапан. Обычным вопросом в такой ситуации будет: «а какой же диаметр фанового трубопровода выбрать?» Необходимо присоединять трубу такого же диаметра как и основной стояк (например 110 мм).

Естественная вентиляция санузлов в частном доме

Теперь перейдем уже к вентиляции, задача которой устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета. Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, ответ очевиден — только принудительного типа система сможет гарантировано обеспечить наличия чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этажности в два этажа, такого рода вентиляция не даст слишком быстрого ухода «ароматов» из санузла, но, иногда, и этого достаточно для создания комфортных условий. Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключается наличие шума и вибрации, упрощается установки и так далее.

Но, как показывает практика в данный момент у многих владельцев частных жилых домов возникает проблема с наличием повышенного уровня влажности в ванной комнате или туалете из-за несвоевременного ее удаления наружу.

Особенно остро данная проблема обстоит з душевыми кабинками, так как в таких случаях необходимый воздухообмен должен быть не менее 75 кубов в час. С такой продуктивностью естественной вентиляции будет трудно справится.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, тогда не забывайте ключевые моменты, касающиеся ее установки:

• для обеспечения достаточной тяги, нужно соблюдать необходимую разницу высот входа и выхода канала, которую можно определить по таблице:

высота канала, м	температура воздуха в помещении, °С
	расход при 32°С	расход при 25°С	расход при 20°С	расход при 16°С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,5
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31
* расход указан в м3/час

• после вентиляционной решетки желательно устанавливать легкий обратный клапан (о котором уже шла речь), чтобы предотвратить попадание холодного воздуха и насекомых в помещение;
• вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.



О других моментах, связанных с деревянными домами, мы поговорим далее.

Вентиляция туалета и ванной в деревянном доме

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задаются вопросами об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

• Каким лаком вскрывать ванную комнату?
  В доме с деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается не только стен, потолка, пола… После того как было проделано отверстие по вытяжной канал, необходимо покрыть его внутренние торцы и после установки воздуховода — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
• Каким должен быть диаметр отверстия под трубу и диаметр вентиляционной трубы?
  Диаметр отверстия под трубу делают немного больше размера трубы. При этом, диаметр воздуховода подбирают в соответствии с размерами присоединения к вентилятору.
• Нужно ли выводить вентиляционные каналы выше крыши?
  В случае с принудительной вентиляцией возможно использование ряда вариантов: горизонтальное расположение; вывод на крышу; вывод на чердак. Но, если вентиляция естественная, то как мы уже говорили, необходимым условием будет наличие тяги, поэтому выброс воздуха должен происходить выше кровли для соблюдения минимального перепада высот.
• Что делать, если в вытяжном канале образовался конденсат?
  Чтобы избежать появления излишней влаги внутри канала, необходимо утеплить трубу и/или разместить ее под уклоном в сторону выброса воздуха (в случае горизонтального размещения воздуховода).

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, если использовать принудительную вытяжку из туалета или ванны, шум от канального вентилятора может значительно влиять на комфорт проживающих.

Выбирайте шарикоподшипниковый (наименее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат,  посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не забывайте оборудовать для него виброизоляцию, в роли которой могут выступать металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличит вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, к примеру, убрать порог, чтобы оставить зазор между дверью и полом.

Читайте также:

принудительная вытяжка с обратным клапаном, какая нужна, как сделать самостоятельно

В каждом частном жилом доме или квартире обязательно оборудуется вентиляция в ванной комнате и туалете. Эти два помещения, которые имеют санитарно-гигиеническое назначение обладают влажным микроклиматом, отягощенным резкими перепадами температуры и присутствием неприятных запахов.

При условии отсутствия окон и малой площади комнат, воздух внутри них застаивается, приводя к износу отделки, образованию сырости, распространению грибка. Эти проблемы решает установка вентиляционного оборудования, которое заставит воздух циркулировать принудительно. Эта статья расскажет, что такое вентиляционная система, какие требования к ней предъявляются, а также как правильно сделать ее своими руками.

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Какие технические требования предъявляют к вентиляторам

Прежде чем сформулировать пакет технических параметров требуемой модели агрегата, нужно сначала произвести расчетные действия по плановой производительности: площадь комнаты умножаем на коэффициент от 5 до 7, и прибавляем константу 20% – это и есть искомая величина производительности вентилятора.

Если расчет выполнен правильно, то шум от установленного оборудования не должен быть выше 35 дБ. При этом мощность устройства отвечала возможности замены воздуха в комнате не менее пяти раз за час.

Аэродинамика вентсистем

Параметры аэродинамики определяются взаимосвязью между затраченным воздушным объемом и получаемым давлением. КПД прибора, учитывающий, кроме всего прочего, механические потери мощности на процессы трения в рабочих составляющих прибора, и объемные, которые случаются через утечки в уплотнении, а также аэродинамические потери, которые относятся к проточной части вентилятора, — довольно высокий.

Крыльчатка — это, бесспорно, один из основополагающих элементов конструкции вентилятора. В зависимости от вида, формы и материала лепестков данной детали прогоняющие воздух устройства делят на группы:

• диагональные,
• диаметральные,
• радиальные,
• полуосевые и осевые.

Диагональные вентиляторы для ванной и туалета

Диагональные вентиляторы следовало бы назвать симбиозом осевых и радиальных разновидностей. У данных моделей вентиляционной техники крыльчатка имеет радиальную форму, которая вместе с центробежной силой приводит к повышению статического дaвления. Направленному потоку воздушных масс присуще осевое направление, которое изменяется под воздействием движения крыльчатки на 45 градусов. Поэтому работающая крыльчатка не создает равноценного давления, и эффективность работы вентиляционной системы достигает 75-80%.

Диаметральные вентиляторы для ванной и туалета

Диаметральные вентиляторы – это, в основном, вентиляционные устройства небольших габаритов. Главной деталью упомянутого оборудования является колесо рабочее, вдоль окружности которого движется воздушный поток в обоих направлениях: как в исходящем, так и во входящем. Эффективность рабочего процесса здесь несколько ниже, приблизительно 60- 65%.

Радиальные вентиляторы

Радиальные вентиляторы актуальны в тех системах, где нужно создать высокие показатели давления. Превосходные эксплуатационные характеристики данного типа прогоняющих агрегатов определяются конструктивной формой лопаток, а также и рабочего колеса.

Самыми востребованными типами являются следующие:

• промышленные;
• взрывозащищенные;
• осевые;
• оконные, потолочные, а также настенного расположения;
• центробежные;
• тангенциальные;
• канальные;
• вытяжные;
• приточные.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Особенности выбора решеток для двери

Полноценный воздухообмен возможен только при обустройстве помещения всеми необходимыми элементами. Кроме каналов воздуховода, также важна и дверная решетка, через которую свежий воздух поступает в комнату.

Рынок таких товаров позволяет выбрать подходящий экземпляр для своей двери не только по размерам и цвету, но и по другим характеристикам. Сами решетки бывают:

• приточными;
• внутренними;
• наружными.

В зависимости от конструкции таких устройств, определяется и их «начинка». В полость между декоративными накладками закладывают специальный звукоизоляционный материал. К тому же, важно и то, из чего сделана и сама решетка.

Наиболее популярны товары из пластика. Они эффективны при любых условиях эксплуатации и не поддаются пагубному воздействию влаги.

При выборе такого важного для вентиляции узла, необходимо обратить внимание на размеры у товара отверстий, через которые происходит подача свежего воздуха. Лучше всего использовать конструкцию с широким воздуховодом. Форма и цвет подбираются индивидуально под требования покупателя.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Способы повышения эффективности вентиляционных систем

1. Заменить бесканальную вентиляцию на канальную.
2. Естественную вентиляцию переоборудовать в принудительную вытяжную.
3. Смонтировать независимые каналы вытяжки из ванной и туалета или сделать 2 канала в совмещённом санузле.
4. Поместить в ванную комнату электрообогреватель для изменения плотности и температуры воздуха, тем самым способствуя улучшению естественной вентиляции.
5. При невозможности регулярного проветривания дополнить принудительную вытяжную вентиляцию приточной (установив приточный вентилятор в комнате).

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Схема вентиляции в ванной и туалете

Первоочередной задачей устройства системы воздухообмена является импорт внутрь здания атмосферного воздуха, а также эвакуация оттуда насыщенного углекислым газом, загрязненного внутреннего воздуха.

Схема любой вентилирующей системы в ванной или туалете как в пределах небольшого жилого помещения, так и на масштабных производствах, где требуется воздухообмен в промышленных масштабах, зависит от общего типа применяемой системы. Она представляет собой чертеж, который дает представление об устройстве сети воздухопроводов, узлов и элементов общей системы. Аксонометрическая схема конкретизирует, где допускается неорганизованный воздушный поток, где расположена механическая приточная система на реальном объекте и т.д..

Описание схемы системы и составляющие процесса вентиляции

Вентиляционный цикл начинается с решетки забора воздуха прямоугольной или круглой конфигурации из атмосферы. Как правило, она легко пропускает воздушные массы, но препятствует проникновению дождевых капель.

1. Вентилятор
   – основа всей системы. Выбор вентилятора происходит по его параметрам: полному давлению, производительности и уровню создаваемого шумового фона.

Чаще других для проветривания жилых, офисных и производственных построек используются радиальный агрегат, еще его также называют «центробежный». Его монтируют в те рабочие системы, где происходит обменные процессы с высоким давлением воздуха и разветвленной сетью воздуховодов. Также часто используется «осевой» агрегат, называемый так за счет центральной детали, на которую крепится крыльчатка.

2. В вентсистеме используются синтетические фильтры. Назначение которых – создать барьер для проникновения внутрь летающих насекомых, промышленной копоти, тополиного пуха, пыли разного происхождения размером более 9 мкм.

Если требуется особенная чистота поступающего объема масс, тут уже применяют фильтрующие компоненты тонкой очистки, которые рассчитаны на загрязнения размером до 0,9 мкм, а также элементы очень тонкой очистки, которые актуальны для частиц до 0,1 мкм. Рекомендуется раз в месяц производить мероприятия по очищению решетки фильтра. Фильтрующие элементы нуждаются в регулярном очищении или периодической замене для полноценного функционирования.

3. Воздушный клапан
   – еще один необходимый элемент вентиляционного процесса. В том случае, когда система находится в нерабочем состоянии, клапан закрывается и перекрывает возможность проникновения холодного воздуха с улицы.

Лучше всего с данной функцией справляется воздушный клапан, который снабжен электроприводом, потому что он действует в автоматическом режиме: когда вентилятор выключается – клапан закрывается, как только система стартует – клапан открывается.

Тем самым данный механизм исключает несанкционированное охлаждение помещения на 100%.

4. В рабочем состоянии шум распространяется по всему помещению, снабженному вентсистемой. Шумоглушитель – это элемент системы вентилирования, который необходим для эффективного подавления сопровождающих процесс шумов. Наиболее эффективными разновидностями являются трубчатый и пластинчатый глушители. Конструкция данной детали предусматривает покрытие, изготовленное из звукопоглощающего волокна, например, стекловолокна или минеральной ваты.
5. Воздуховоды
   – самый длинный элемент системы вентилирования. По ней проходит воздушный поток, который подается туда из шумоглушителя. Вкупе с трубами воздуховода для создания нужной формы используются переходники, поворотные элементы и тройники. Материалом для их производства служит оцинкованная сталь, алюминиевая фольга из нескольких слоев, а также оцинкованная жесть. Круглые гофрированные воздуховоды монтируют на участках небольшой протяженности, на участках в несколько метров их не используют из-за опасности возникновения высокого аэродинамического сопротивления.

Воздуховоды изготавливаются различной конфигурации: прямоугольные, круглые, овальные в своем сечении. Данные прокачивающие детали делают гибкими, полугибкими, жесткими. В отдельную группу выделяют теплоизолированные воздуховоды.

6. Калорифер
   – элемент системы, который предназначен для подогревания поступающего извне воздуха. Бывает электрический или на водной основе.
7. Распределители воздуха
   – это диффузоры и вентиляционные решетки, их задача – равномерный забор воздуха внутрь постройки снаружи.

В связи с тем, что данные составные части находятся на видных местах комнаты, то на первое место выступают их декоративные и эстетические свойства.

8. Система автоматической регулировки

Для эффективного управления вентиляционной системой помещения в стене устанавливается электрический щит. Функция данного устройства заключается в следующем:

• включение системы,
• контроль работоспособности фильтров,
• отслеживание действия калорифера,
• управляет воздушным клапаном в процессе «закрытие/открытие»,
• выключение рабочего цикла.

Также в электрощите установлены датчики давления, температуры и влажности.

Площади современных жилых, промышленных и общественных строений, где устанавливаются вентсистемы, отвечают различным техническим и санитарным требованиям, поэтому и схемы вентиляции для них подразумевают различные проекты, безусловно, в соответствии со СНиП.

Вытяжка в туалет с вентилятором: советы и особенности

Вентиляторы для ванной комнаты

Вентиляторы для ванной комнаты
– в настоящее время крайне необходимы в каждом доме. В связи с повсеместной установкой пластиковых окон, появилась необходимость в принудительной вентиляции, особенно в ванной комнате! Там всегда присутствует повышенная влажность, это не только приносит дискомфорт, но и может стать причиной появления плесени и грибка на стенах.

Как выбрать вентилятор для ванной

Перед покупкой вентилятора для ванной комнаты нужно уточнить исходные данные помещения, где будет производиться установка:

1. Место установки – в стене или на потолке
2. Подключение к системе воздуховодов или установка в вентиляционную шахту
3. Допустимый диаметр отверстия

Далее нужно обратить внимание на характеристики вентилятора. Важнейшие из них:

• Производительность
• Надежность электрического подключения
• Качество двигателя и сборка
• Безопасность материалов
• Уровень шума

Как правильно выбрать оборудование?

Чтобы принудительная система вентиляции работала эффективно, нужно правильно выбрать вентилятор.

Он должен обладать следующими качествами:

1. Обладать определенным уровнем защиты от влаги. В ванную комнату идеально вписываются низковольтные приборы. Кроме этого, следует обратить внимание на упаковку, где должна быть следующая комбинация букв и цифр — IPx4. Они свидетельствую о том, что прибор может выдерживать прямые попадания брызг, и предназначен для работы в ванной комнате.
2. Уровень шума. Для того, чтобы вентилятор не приносил дискомфорта во время работы, он должен шуметь не громче 40 дБ.

Составные вентилятора

Есть еще два важных параметра, их мы рассмотрим более подробно.

Производительность прибора

От этого параметра напрямую зависит его работа. Если мощности аппарата будет недостаточно, то помещение не будет вентилироваться должным образом, следовательно, прежде чем отправляться за покупками, нужно узнать рекомендуемое значение производительности вентилятора для конкретно вашей ванной комнаты. Вы можете использовать для этого замысловатые формулы, написанные в книгах, мы вам рекомендуем более простой способ. Все, что в нем потребуется, это умножить объем ванной комнаты на кратность (для смешанного санузла это значение изменяется от 3 до 8).

Расчет

Для простоты понимания приведём пример. Есть ванная комната, она длиною в 3.5 метра, шириной 2.5, и высота потолков 2.8 м. Какая нужна производительность вентилятора?

П= 3.5*2.5*2.8*(3…8)=73.5…196 м3/ч. В этих пределах должна изменяться производительность вытяжки.

Типы вентиляторов

Также зайдя в магазин, вы столкнетесь с массой разнообразного оборудования, но какое же лучше?

Все нагнетатели для ванной делятся по типу крепления:

• Радиальные и канальные
• Настенные и потолочные.

Помимо этого, их разделяют и по типу конструкции:

1. Осевые
2. Центробежно-осевые.

Осевые

Каждый из этих типов отлично подойдет для вашей ванной комнаты, они обладают хорошими показателями производительности и работают достаточно тихо. Но в чем же их отличия?

Осевые — менее мощные нежели, центробежно-осевые, они могут обеспечить помещение должным вентилированием лишь в том случае, если длина горизонтальной части воздуховода не более 3 метров.

Накладные вентиляторы

Накладные вентиляторы для ванной

– один из самых распространённых видов вентиляторов для бытового использования. При монтаже этот вентилятор накладывается на стену или потолок, а внутренняя часть, патрубок, уходит в вентиляционный канал. Именно такой способ монтажа и стал основополагающим в названии вида этого оборудования.

Основная функция накладных вентиляторов – удаление отработанного и влажного воздуха из помещения. Часто их устанавливают в ванных комнатах, санузлах, кухнях, прачечных и других небольших и плохо вентилируемых местах. Хорошая вентиляция в помещениях важна не только, чтобы убрать дискомфорт от излишней влаги в воздухе, а также, чтобы предотвратить появление плесени и грибка, который вреден для здоровья человека. Накладные вентиляторы обеспечат вам комфортный, свежий воздух!

Накладные вентиляторы могут делиться на:

Последние встречаются довольно редко, стоят дороже, но и при этом имеют в разы более высокую производительность. Высокая производительность центробежных накладных вентиляторов достигается путем использования специального центробежного рабочего колеса с загнутыми вперед лопатками.

Цена накладной вентилятор

Цена на накладные вентиляторы зависит от многих факторов:

• Производительность
• Диаметр патрубка
• Наличие обратного клапана
• Наличие дополнительных функций: таймер, датчик влажности, датчик движения, датчик CO2, шнуровой выключатель и др.
• Цвет и дизайн
• Малошумность
• Экологичный пластик
• Безопасность электрического подключения
• Вид двигателя: на втулках скольжения или шариковых подшипниках
• Страна производства
• Система управления

Таким образом, выбор накладных вентиляторов представляется достаточно большой. Что бы не погрязнуть в мучительном выборе, рекомендуется определить важные для вас параметры заранее. Помните, что производительность, малошумность, надежность двигателя, электрического подключения и экологичность материалов – основные характеристики для продолжительной и безопасной службы накладного вентилятора.

Если вам необходима помощь или вы хотите просто узнать стоимость накладного вентилятора, не стесняйтесь обратиться к специалистам компании Благовест, мы всегда рады проконсультировать вас!

Бытовой вытяжной канальный вентилятор с обратным клапаном

Из-за ряда причин естественная вентиляция помещений может не справляться с удалением неприятных запахов или влажности. Связано это с перепланировками в квартире или засором вытяжных шахт. Жителям таких домов специалисты рекомендуют устанавливать вытяжной вентилятор с обратным клапаном. В торговых сетях предлагается широкий ассортимент такого рода продукции, и порой подобрать оптимальное устройство становится затруднительно.

В Древнем Египте людьми было замечено негативное влияние духоты в помещениях на организм человека. Ситуация усугублялась, если кухня находилась в этом же здании. Угарный газ заполнял всё пространство, вызывая даже удушья. Для вывода загрязнённого воздуха использовались дымоходы. Чтобы они правильно работали, необходимо было организовывать сквозняк, но это не всегда получалось. Поэтому актуальным стало создание принудительного вентилирования.

В XVIII веке появились устройства, представляющие собой прообраз современного вентилятора. В качестве нагнетателя использовалась согнутая в горизонтальной плоскости пластина, а её движение происходило за счёт парового двигателя. Как топливо использовался керосин или спирт.

Открытие электричества и создания в 1831 году генератора электроэнергии позволило Роберту Дэвидсону изобрести современный двигатель. В это же время русский инженер Александр Саблуков придумывает центробежный вентилятор. Его конструкция состояла из цилиндрического кожуха с помещённым в него колесом, имеющим четыре прямые лопатки. Вращение колеса на тот момент осуществлялось вручную. Это изобретение начали применять для проветривания кают морских судов и шахт. В 1892 году французский учёный П. Мортье предложил вариант диаметрального вентилятора. В нём использовалось колесо барабанного типа с загнутыми лопатками.

Лопасти вытяжного устройства получили современный вид после исследований Николая Егоровича Жуковского, изучающего аэродинамику и создавшего вихревую теорию крыла. Создание же первого электрического вентилятора приписывают Томасу Эдисону. Но доподлинно известно, что рисунки устройства, напоминающего собой вентилятор, встречаются ещё в записях Леонардо Да Винчи.

Наиболее востребованными комнатами, в которых устанавливаются вытяжные устройства, являются санитарные, кухни и ванные. Связанно это с плохим естественным выводом из них неприятных запахов и влаги. Вытяжка в многоквартирных домах обычно построена с учётом приточного воздуха, поступающего из окон квартиры. Но из-за замены старых рам на металлопластиковые его поступление прекращается, поэтому приходиться держать окна в состоянии проветривания, что не всегда удобно.

Существует и другая причина, заключающаяся в том, что в соседних квартирах могут быть установлены принудительные мощные вытяжки. Их сила может быть настолько большой, что удалённый воздух начинает выдуваться из вентиляционных каналов в середину помещений, находящихся выше или ниже по стояку.

Ванные же и санитарные комнаты изначально расположены в отдалённых частях квартиры от окон. Поэтому приток свежего воздуха туда ещё более затруднителен. После принятия водных процедур влажность повышается, и её необходимо выводить. Если этого не делать, образуется плесень и грибок, пагубно влияющий на здоровье проживающих людей. Кроме этого, приходит в негодность мебель и другие предметы.

Также если в доме проводились какого-либо рода работы, шахту вытяжки могли повредить, в результате неприятные запахи начинают затягиваться от недобросовестных соседей. Поэтому вытяжка с обратным клапаном в ванную, туалет или кухню устанавливается в следующих случаях:

• неприятный запах в помещении, появляющийся из квартирной шахты;
• слабая естественная тяга, которая приводит к образованию застоявшегося воздуха;
• засорённая шахта жилого комплекса;
• образование плесени и грибка;
• отсутствие возможности организовать постоянный приток свежего воздуха.

Хорошая вентиляция в ванной защитит помещение от появления плесени

В ванной комнате как к помещению с высоким уровнем влажности особые требования к вентиляции. Говоря простыми словами – проветриваться она должна достаточно интенсивно чтобы создавать и поддерживать здоровую среду, ввиду того что при принятии ванны или душа в ванной образуется большое количество пара которое может повредить отделку или ухудшить микроклимат. Существует бесшумный вентилятор для ванной с обратным клапаном, который практически полностью позволяет удовлетворить данные условия.

Установка вентиляции своими руками

При выборе вентилятора необходимо обратить внимание на то, чтобы уровень шума не превышал 35 дБ.

Канальный нагнетатель центробежного типа с пониженным уровнем шума

По конструкции вентиляторы могут быть:

• осевыми;
• центробежными;
• центробежно-осевыми;
• диаметральными.

Первый тип вентиляторов монтируется, если система без каналов. Центробежное устройство имеет самую высокую производительность, но и работает громче прочих. Центробежно-осевой вентилятор отличается малым весом, тихой работой и высокой эффективностью. Воздуховод для частного дома может быть в виде:

• гофрированной трубы;
• короба из профиля;
• круглого или прямоугольного пластмассового изделия.

Вытяжной центробежный вентилятор
Если принудительная вентиляция организуется только в санузле, а все прочие комнаты планируется проветривать, то целесообразно смонтировать простую безканальную систему. Перед установкой вентилятора необходимо отключить электричество. Обычно на устройстве имеются специальные клеммы для крепления. Привинчивать что-то саморезами обычно не требуется. Присоединение к сети электропитания проводят с помощью нового двужильного провода.

Но если нужно обеспечить принудительную вентиляцию во всем доме, необходимо приобретение специального оборудования. Его чаще всего располагают на чердаке или в технических помещениях. Оно представляет собой агрегат, обеспечивающий подачу чистого и вывод загрязненного воздуха, фильтрацию, нагрев. Рассчитать мощность можно опираясь на количество жильцов, размеры дома, материал стен. Обычно достаточно 150-600 куб.м./ч. Современные воздуховоды собираются по принципу конструктора и могут быть замаскированы навесными или натяжными потолками.

Вентилятор с обратным клапаном

Нормально работающая вентиляция имеет огромное значение для микроклимата дома. Особенно важен хороший воздухообмен в ванной комнате и туалете. Ведь двери в этих помещениях часто держат закрытыми, а уровень влажности высокий. Чтобы избежать появления плесени на стенах, грибка и прочих неприятностей необходимо позаботиться о качественной вытяжной системе.

Зачем нужен вентилятор в ванной комнате?

Монтаж именно этого устройства с обратным клапаном является наиболее рациональным решением. Особые требования к вентиляции помещений с высоким уровнем влажности таковы:

• вентиляция должна обеспечивать циркуляцию воздуха в помещении;
• нормализация влажности в помещении.

Факт! 25 м³/час для раздельного санузла и 50 м³/час – для совмещенного. Такой должна быть интенсивность воздушных потоков для нормального функционирования естественной или искусственной вентиляции в ванной и туалете.

Высокий уровень влажности в ванной создает благоприятные условия для появления и роста грибков и плесени, из-за чего может начать портится мебель, разрушаться пол, стены, потолок и их покрытия. Даже влагоустойчивую технику рекомендуется использовать в более сухих помещениях для того чтобы продлить ее срок эксплуатации.

Затхлый воздух способен негативно влиять на здоровье. Кроме этого влажная среда санузла может поспособствовать тому, что в нем могут завестись насекомые. Да и, в конце концов, неприятный запах из вентиляционных каналов достаточно неприятен. Все это уменьшает уровень комфорта при использовании данных помещений.

Хорошая циркуляция воздуха позволяет нормализировать уровень влажности внутри помещения и предотвратить проникновение пара в жилые комнаты через щели в дверях. Монтаж бесшумного вентилятора с обратным клапаном позволит все это осуществить.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат. Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.
К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Почему лучше оборудовать искусственную вентиляцию?

Существует два основных вида вентиляции внутри помещений:

1. Естественная приточно-вытяжная.
2. Искусственная, с принудительным воздухообменом.

Естественная приточно-вытяжная вентиляция – это одно из стандартных решений проблемы циркуляции воздуха в большинстве нынешних многоквартирных и частных домах. Система работает при помощи сочетания приточных отверстий и вытяжных шлюзов. Роль приточных отверстий выполняют оконные форточки, вентиляционные выемки в нижней части дверей, щели между дверью и полом.

Качество естественной приточно-вытяжной вентиляции напрямую зависит от тяги в вытяжных каналах, которая, получается, из-за разности давлений снаружи и внутри. Вытяжные отверстия делаются в виде отдушин в потолке или в верхней части стен у самого потолка. Приточные отверстия не могут обеспечить достаточную интенсивность приточных потоков. Из-за этого естественно-вытяжная вентиляция не удовлетворяет условиям формирования правильного микроклимата в ванной.

Для проветривания ванной или туалета нужно установить искусственную вентиляцию с принудительным воздухообменом.

Существуют два вида искусственной вентиляции:

1. Естественный приток и принудительное вытягивание воздуха – является приточным комплексом.
2. Искусственная подача воздуха и естественный его выход из помещения.

Для обеспечения принудительного воздухообмена необходимо обустроить сеть воздуховодов, через которые из помещения будут удаляться переработанные воздушные массы. Для того чтобы добиться необходимых условий для создания комфортного микроклимата интенсивности воздушных потоков эту систему проветривания оснащают вентиляторами. Вытяжка для ванной комнаты с обратным клапаном намного эффективнее.

Принцип работы вытяжной вентиляции

Базовым решением для вентиляции в многоквартирных домах обычно является естественное проветривание через предусмотренные для этого технические каналы. Суть данного способа заключается в обмене отработанного воздуха на свежий с улицы. Однако этот способ в силу разности температур в разное время года работает не всегда. Поэтому используется более эффективное решение в виде принудительной тяги. Его и реализует вентилятор-вытяжка. Для ванной и туалета обычно предусматриваются небольшие настенные каналы, в которых устраивается прямоугольный или цилиндрический патрубок, обеспечивающий проход воздуха. Нагнетание свежих масс осуществляет вентилятор, который также может быть обеспечен фильтрационными устройствами для предварительной очистки воздуха.

Устройство и принцип работы

Вытяжной вентилятор в ванную, оснащенный обратным клапаном, выглядит как довольно простое устройство, препятствующее обратному проникновению воздуха из вентиляционного канала. Обратный клапан, как правило, изготавливают из пластика либо нержавейки. Они состоят из трех основных деталей – рамки двух створок-заслонов и штырька, на котором крепятся створки.

Кроме обратного клапана, бесшумный вентилятор состоит из следующих деталей: Воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы обратного клапана, несмотря на то где он установлен, – в канализационной трубе или вентиляционной шахте – никоим образом не отличается. Он сделан так, что движение воды или воздуха (в зависимости от места установки) проходит только в одном направлении. При попытке направится обратно, воздух или вода будут перекрываться плотно закрытыми створками.

В действие створки приводит непосредственно воздух, что естественно делается в момент включения вентилятора. Воздух вытягивается до тех пор, пока не отключится вентилятор. Как только это происходит, створки захлопываются и преграждают воздуху обратный путь.

А теперь вкратце расскажем о некоторых особенностях устройства бесшумного вентилятора:

1. Конструкция двигателя предусматривает наличие особых виброизолирующих элементов, которые поглощают вибрации, являющиеся основным источником шума.
2. Производители очень основательно подходят к внешнему облику вентилятора. Воздухозаборная решетка имеет обтекаемую форму. Кроме этого, немаловажную роль играет и сам материал, из которого изготовлена решетка – от него зависит сопротивление воздуха.
3. Бесшумная работа основывается также на другой модели подшипников. Кроме шумопоглощения, они имеют высокую степень надежности и не нуждаются в дополнительном уходе (в частности, в смазке).

Как выбрать вентилятор для ванной?

В наши дни на рынке представлено достаточно много моделей для вентиляции воздуха, как от отечественных, так и иностранных производителей. На что в первую очередь нужно обращать внимание при покупке вытяжного вентилятора? Данными характеристиками являются: производительность, экономичность и комфортность при эксплуатации.

1. Производительность. Для определения необходимой производительности вентилятора для ванной комнаты, нужно знать объем помещения и показатель воздухообмена. Он определяется санитарными нормами и зависит от типа и назначения помещения. Для ванных это значение равняется 6-8. Для подсчета производительности вытяжного вентилятора нужно умножить объем помещения на показатель воздухообмена.
2. Экономичность. Вместе с обычными моделями, которые состоят из лопастей и выключателя, но вместе сними можно встретить модели, оснащенные дополнительными функциями, которые позволяют уменьшить расход электроэнергии. Самые распространенными являются наличие датчиков движения и влажности, встречаются также модели оборудованные таймером.
3. Датчик влажности. Включение и выключение вентилятора, оборудованного этим датчиком, зависит от уровня влажности помещения. Вентилятор начинает работу, когда уровень влажности воздуха достигает определенной точки, и прекращает ее, когда он падает до установленного значения. Такие модели являются наиболее предпочтительными, если есть цель экономить расход электроэнергии.
4. Датчик движения. Данные модели помогают экономить электричество, так как реагируют на движение в помещении. То есть они запускаются в работу только в тот момент, когда в ванной или туалете кто-то есть, и выключаются, когда там ни кого нет. К недостаткам таких моделей можно отнести возможность непроизвольного отключения, из-за того что в санузле «по мнению» датчика недостаточно интенсивного движения.
5. Таймер. Наиболее рациональным решением проблемы экономии электроэнергии и вентиляции помещения является вентилятор с таймером. Данный вентилятор автоматически начинает работать в определенное время, и выключается через заданный промежуток времени. Время работы зависит от санузла и интенсивности его использования.
6. Комфортность во время эксплуатации. Зависит от уровня создаваемого шума во время работы. Совершенно бесшумных вентиляторов не бывает. Но создаваемый звук современными моделями не создает дискомфорта. Так как он не превышает 35 децибел.
7. Производительность. Наиболее известными производителями являются: Vents, Maico, Soler&Palau, Helios. Они изготавливают модели, отличающиеся высоким качеством, и долговременным сроком службы, а кроме этого у них низкий уровень шума при работе и высокий уровень влагонепроницаемости.

Как установить вентилятор для ванной с обратным клапаном?

Есть два типа вентиляторов для ванных: осевые и канальные.

1. Осевой вентилятор представляет из себя небольшой пропеллер с лопастями задачей которых является при вращении затягивать влажный воздух и выводить его таким образом в шахту. Эти устройства подходят для санузлов небольшого объема(до 15 м3), которые не связаны одной шахтой с другими помещениями. Они позволяют обеспечить хорошую вентиляцию, и при этом достаточно дешевы. Единственным недостатком можно считать то, что они более шумные по сравнению с канальными вентиляторами.
2. Канальный вытяжной вентилятор – является более совершенным механизмом, который представляет собой турбину с улиткой, размещенной в пластиковом корпусе. Этот вентилятор активно засасывает внутрь воздух, хорошо и качественно проветривая помещение, предназначается для ванных комнат, чей объем более 15 м3, совмещенных санузлов или при забитых каналах естественной вентиляции. Вентиляторы канальные с обратным клапаном для ванной обладают высокой надежностью, производительностью и низким уровнем шума во время работы. Единственный недостаток этой одели – довольно высокая цена.

В промышленных помещениях, обычно, устанавливают третий тип вентиляторов с обратным клапаном – радиальные. Это крупногабаритные модели со спиралевидной решеткой.

Монтаж вентилятора с обратным клапаном лучше всего осуществлять в воздуховодном канале вытяжки ванной комнаты либо на входе в вытяжной шлюз. Эти отверстия обычно находятся в стене или на потолке в углу напротив входной двери. Накладная модель вентилятора с осевым механизмом должна закрепляться непосредственно перед вентиляционным отверстием.

В том случае если используется канальное вентиляционное устройство, его нужно вставить в отверстие и закрыть декоративной решеткой. Стоит заметить что канальный вентилятор обладает низким уровнем шума во время работы из-за того что его двигатель располагается в вентиляционном отверстии.

1. Питание к устройству нужно прокидывать от коробки, к которой подключена система освещения.
2. Провода, которые идут к вентилятору, необходимо скрыть в штробах или же под навесным потолком.
3. Для установки прибора используйте уже готовое отверстие в стене. Пластиковый вентиляционный трубопровод вставить на одном уровне со стеной и укрепить штукатуркой, после чего прокинуть электропитание и установить вытяжку.
4. Вентиляционного патрубок можно заменить ПВХ трубой для канализации диаметром 100 мм.
5. С устройства нужно снять верхнюю крышку и смазать его заднюю часть жидкими гвоздями, после чего установить вентилятор, прижимая его заднюю часть к стене.
6. Обязательно установите вентиляционную решетку, прикрутив ее при помощи винтов или установив на защелки. Совет: решетку необходимо регулярно очищать от пыли.

Для того чтобы запитать установленное устройство от электросети прокидывают кабель от ближайшей коробки. В это время нужно помнить о необходимости соблюдения правил электрофикации для помещений с высоким уровнем влажности, поместив кабель в специальный защитный канал и скрывая его за навесным потолком, настенными панелями или штукатуркой.

Бесшумный вытяжной вентилятор представляет собой простое, но, тем не менее, эффективное устройство, которое способствует понижению уровня влажности воздуха и увеличивает интенсивность воздухообмена, создавая тем самым более комфортные условия в ванной комнате. Современные модели этого устройства легко монтируются, обладают высоким уровнем надежности при эксплуатации и оснащаются системами автоматического пуска и выключения, а сочетание практичности и эстетичного внешнего вида позволит им вписаться в любой интерьер ванной комнаты.

Как установить вытяжку

Схема подключения конструкции

Часто вытяжка в частном доме в ванной или в постройках, называемых сталинками, не может быть установлена по причине наличия в ней газовой колонки. Это запрещено, так как колонка должна работать при достаточных объемах кислорода, а вентилятор будет вытягивать его.

Перед монтажом нужно проверить, есть ли в помещении отверстие для вентиляции. Если оно есть, то прибор вставляют прямо в него. Но, если его нет, то проводят установку в стене или на потолке комнаты.

Нежелательно монтировать вытяжку при засоренных или слабо функционирующих вентиляционных шахтах. Если канал забит, то нужно провести его очистку. Это делают самостоятельно или обращаются в коммунальные службы.

При установке прибора на потолке или в стене, он должен быть на уровне не менее 200 мм от потолка и напротив или по диагонали от двери, чтобы получалось создать приток.

Если вентилятор монтируется в имеющееся отверстие, то нужно подобрать модель, подходящую по размеру.

Чтобы обеспечить наиболее эффективную работу вытяжки, ее необходимо установить подальше от смесителя.

Также следует позаботиться о том, как будет включаться вентилятор. Для этого можно сделать отдельный включатель или организовать все так, что прибор начнет работать вместе с включением света в ванной комнате.

Вытяжка в частном доме через стену или расположенная на потолке помещения обеспечит нормальный воздухообмен и позволит избежать неприятностей вроде грибка и плесени.

Если в комнате уже предусмотрен канал вентиляции, то процедура монтажа осуществляется таким образом:

1. Сначала проводят проверку работоспособности самой шахты.
2. Если она забита, то выполняют ее прочистку. Если габариты устройства не входят в площадь отверстия, то его можно аккуратно увеличить зубилом и молотком.
3. Откручивают внешнюю решетку вентилятора и помещают прибор в отверстие вентиляционного канала. Для крепления изделия пользуются саморезами или жидкими гвоздями.
4. Контролируют, чтобы прибор был плотно расположен в отверстии вентиляционного канала.
5. Накрывают решеткой и герметиком заделывают стыки между внешней решеткой и стеной.
6. Выполняют присоединение провода к электросети.

Чтобы вытяжка не только выполняла свои функции, но и вписывалась в комнату, ее следует подбирать в соответствии со стилем помещения.

Благодаря присутствию вытяжки в ванной или санузле, можно избежать того, что на стенах и металлических смесителях будет оседать конденсат и накапливаться неприятные запахи. Прибор обеспечит чистый воздух и сухость в помещении.

Как улучшить вентиляцию в ванной комнате и туалете

Как обустроить вентиляцию в ванной комнате и туалете

---

Каждый из нас задавался вопросом как улучшить вентиляцию ванной комнаты и туалета. Ведь именно в этих помещениях скапливается наибольшее количество влаги, которая обеспечивает наступению конденсата, вплоть до появления плесени. Эта влага должна удаляться через вентиляционные шахты, начало которых находится в ванной и туалете.К сожалению, это происходит не всегда, давайте рассмотрим распространенные случаи нарушения воздухообмена и способы борьбы с ними.

Причины нарушения воздухообмена в ванной и туалете

Причиной может послужить образовавшийся засор в общедомовой шахте или нарушения в ее конструкции, чаще всего учиненное соседями сверху. В таком случае тяги в вентиляционном канале не будет совсем, и установка вытяжных вентиляторов не поможет.Что делать в такой ситуации читайте в статье чистка вентиляции.

Не редко к нарушению воздухообмена приводит неправильная установка двери в ванную и туалет. Многие строители, при установке двери, не оставляют зазор 1-2 см от пола необходимого для регулярного воздухообмена при закрытых дверях. Возможно из-за эстетических соображений или ввиду установки порога, препятствующего распространению воды по квартире (в случае затопления). Таким образом когда дверь закрыта, воздух не может проникнуть в помещение, для дальнейшего выхода через шахту.

Так же нарушением может послужить отсутствие приточного воздуха в квартире в целом. В таком случае работа вытяжной вентиляции не возможна. И вероятнее всего возникнет обратная тяга, и через вентиляционную шахту начнут поступать запахи из квартир, используя снизу.

Как сделать вентиляцию в ванной и туалете.

Для улучшения воздухообмена в этих помещениях необходимо провести следующие действия

В первую очередь необходимо организовать постоянный приток воздуха в квартиру.Для этого нужно либо установить специальные устройства для подачи воздуха при закрытых клапанах, таких как приточные клапаны или проветриватели.

Так же установить на двери в ванной и туалете клапаны ДВЕРВЕНТ. Благодаря этому воздухообмен будет происходить даже если Вы будете держать двери закрытыми.

В случае если тяга в вентиляционном канале не имеет возможности установить принудительную вентиляцию, это поможет улучшить воздухообмен.При установке нужно учесть один важный момент. Нельзя полностью перекрывать канал воздуховода вентилятором! Давайте разберемся как правильно это сделать.

Как правильно установить вытяжной вентилятор

Если размер отверстия в стене позволяет, то рекомендуется установить сдвоенную решетку. Она на две части, в одном отверстии для установки вентилятора, а в другую обычную решётку.Благодаря такой конструкции, воздух будет включаться в вентиляционный канал круглосуточно через решетку. Это позволит быстро избавиться от влаги, когда Вы, к примеру, принимаете душ.

Не редко бывает, что диаметр вентиляционного канала не достаточен для установки сдвоенной решетки. В таком случае необходимо установить вентилятор не тесную к установке.Просто подняв корпус на небольшие опоры. Это даст возможность воздуху проходить в вентиляционную шахту минуя лопасти вентилятора, когда он выключен.

как сделать естественную вентиляцию в туалете своими руками через стену в каркасном или деревянном помещении

Влажный теплый воздух становится причиной благоприятного микроклимата для распространения грибка и плесени.

Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем.

Вентиляция в ванной комнате в частном доме — делаем сами!

Именно на фоне вентиляции чаще всего используются различные легочные заболевания. Все это касается и устройства вентиляционной системы в частном доме.

Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала зимой и летом и ваша ванная стала рассадником плесени и грибка в вашем доме.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением. Основная проблема в работе систем с естественной тягой заключается в самом их действии.

Воздух перемещается из более теплого помещения ванная на улицу по воздуховодам за счет разницы температуры и плотности теплого и холодного воздуха.

При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения до улицы — чем он больше, тем лучше тяга.

Если зимой такая схема работает отлично, то в летнюю пору возникает проблема из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тягаается — воздух «не хочет» идти наружу.

Что же делать? Дышать тем, что сами же выдохнули? Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения для этого сегодня.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне естественных непроверенностей.Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах — все эти источники поступления воздуха обеспечивают постоянный его приток в любое время года.

сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно — кому захочется отапливать улицу?

Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель — так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.

Но не всегда это возможно — в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков. Поэтому все чаще в загородных домах используются специальные приточные вентиляционные клапаны, установленные в стену.

Такой клапан может быть установлен водяной или электрической системой воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Как сделать вентиляцию в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м / ч в ванной и 50 куб.м / ч в совмещенном санузле) следует предусматривать систему вентиляции отдельной вытяжки из других комнат.

Как уже было сказано выше, для более надежной тяги рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха.Поэтому, если у вас двухэтажный дом — ванную лучше расположить на первом этаже.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечила нужный воздухообмен и на то есть разные причины — порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.

Для улучшения проникновения в ванную воздух из других помещений, можно использовать специальные двери с отверстиями в нижних частях, оформленными декоративными решетками.Также можно сделать такие отверстия самостоятельно с помощью дрели.

все это можно исправить, если пользуемся вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1. Производительность не менее 25 куб.м. / ч для ванной и 50 куб.м / ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику ох или движения, а также отключение таймера. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

Как видите, устройство вентиляции в собственной квартире мало чем отличается от используемых в городских квартирах.Воспользовавшись приведенными простыми советами, вы сможете обеспечить надежный воздухообмен в вашей ванной.

Источник: http://krasivaya-vannaya.ru/ventilyatsiya/162-ventilyatsiya-v-vannoj-komnate-v-chastnom-dome-delaem-sami.html

Вентиляция в ванной своими руками. Особенности монтажа

Значение правильно организованной вентиляции в ванной сложной комнате переоценить. Источником внешней среды являются многие сантехнические элементы: ванна, раковина, душевая кабина.Далеко не всегда естественное проветривание справляется с таким объемом влаги. По разным причинам оно может работать слабо, или вовсе не функционировать.

Тогда и используются всем известные проблемы, связанные с воздухом в санузле: постоянный конденсат, сырой застоявшийся воздух, плесень, которую сложно вывести, испорченная мебель и многое другое. Все это сразу же сказывается на общем микроклимате квартиры, дома.

Но этих проблем можно избежать, эффективно проветривание дома, квартиры, либо заранее ту систему циркуляции, которая уже есть в жилом помещении.Как сделать вентиляцию в ванной недорого, своими руками, не прибегая к посторонней помощи? Рассмотрим подробнее.

Почему естественная вентиляция не эффективна?

Современным городским жилищам часто не хватает свежего воздуха. Плохо работающая вентиляция во многом виной. Вот несколько причин ее малоэффективной работы:

• Герметичность современной квартиры. Пластиковые окна, металлические двери сохраняют тепло внутри, но вместе с тем не позволяют поступать свежему воздуху с улицы.Нарушается естественный приток, воздух в комнатах движется медленнее, застаивается.
• Засорен вентканал. Особенно это касается старых построек, где они засоряются нередко (мусор, многолетняя пыль, скопившийся жир, кирпич, отколовшийся во время ремонтных работ и т.д.).
• Блокировка воздуховодных путей соседями. При этом воздух из нижних квартир перестает выводиться наружу.
• Неправильно установленная вытяжная техника на кухне, в санузле.Чрезмерно мощная, она способна нарушить циркуляцию воздуха по шахте многоквартирного дома.

Если конвекции вентканале ничего не препятствует, шахта чиста, не заблокирована соседями, движение воздуха по-прежнему слабое, установить средства для улучшения проветривания. Для начала разберемся, какая вентиляция бывает в жилом пространстве, как она организовывается.

Виды вентиляции

• естественная;
• принудительная;
• смешанная.

Естественное поступление воздуха внутрь квартиры происходит через открытые форточки, иногда двери, незаметные щели, зазоры возле дверных, оконных проемов.

Поток попадает с улицы, выходит через комнату, а затем, уже через комнату, выходит через общедомовую вентшахту санузла, кухни. Это принцип работы естественного воздухообмена.

Если же естественная циркуляция недостаточная, следует установить дополнительные приборы, оборудование, производящие приток или отведение воздушных масс.Это и есть принудительная вентиляция. Когда речь идет о домах, такое оборудование чаще всего является устройством приточно-вытяжной вентиляции с рекуператором тепла.

Для квартир больше характерен смешанный тип, когда естественная циркуляция усиливается несложными приборами. Такой другой вариант для городского жилья можно организовать самостоятельно. Здесь возможно установить приточные оконные, настенные клапаны, вытяжные вентиляторы для ванной. Главное, приток свежего воздуха должен равняться по объему, отведенному за пределы жилья.

Преимущества принудительного воздухообмена

Положительное воздействие установленной принудительной циркуляции сказывается сразу на всем микроклимате жилья. Особенно это заметно на улучшении состояния санузла, тем более, раньше наблюдались проблемы с сыростью, застоем воздуха. Вот некоторые из плюсов:

• Нормализуется уровень по всей квартире, а также ванная комната. Теплый влажный воздух не застаивается, своевременно выводится наружу. Конденсат в ванной больше не скапливается на потолке и стенах.Соответственно нет условий для образования плесени, вредных микроорганизмов, даже влаголюбивых насекомых.
• Постоянный приток кислорода, необходимого для нормальной жизнедеятельности человека. Под давлением тяжелого прохладного потока несвежий и более легкий, насыщенный углекислым газом вытесняется через вентканалы.
• Устанавливается приемлемый температурный режим.
• Энергосбережение. Принудительная вентиляция помогает эффективно работать естественной. При этом нет частой необходимости открывать для проветривания окна, что актуально зимой.Тепло остается в квартире. А в частном доме экономится отопительная энергия.

Источник вытяжной вентиляции

Не достаточно обеспечить приток свежего воздуха внутрь помещения. Это малоэффективно, если отведение несвежего затруднено. Воздухообмен должен проходить при равных количествах. Чтобы улучшить проветривание, устанавливается вытяжной вентилятор.

При выборе вытяжки необходимо обратить внимание на такие факторы, как:

• Место установки (здесь устройства могут быть как канальные, так и центробежные, осевые).
• Мощность аппарата.
• Количество человек, которые пользуются ванной.
• Дополнительные функции (таймер, гигрометр, датчик движения, пульт управления, дисплей).
• Объем помещения.
• Кратность смены воздуха.
• Влагоустойчивость.
• Наличие обратного клапана.
• Уровень шума во время работы.

Только правильно подобрав вытяжной аппарат, можно сделать хорошее проветривание ванной комнаты, а вместе с ней и всей квартиры.

Где установить, чтобы вентиляция работала?

Есть условия того, где устанавливать вытяжное устройство для ванной. Если их внимательно, проветривание будет налажено должным образом. К ним относ:

• Выход вытяжного канала необходимо разместить как можно выше, лучше всего внутри потолка, чтобы увеличить разницу давлений.
• Устройство следует в противоположном углу от источника свежего воздуха. Так свежий поток охватит больший объем комнаты перед выходом наружу по вентканалу.
• Вентилятор рекомендуется устанавливать подальше от прямого прямого канала, даже если его уровень влагоустойчивости высокий.
• Если обязателен подвесной потолок, его также необходимо оборудовать источниками проветривания, чтобы избежать образования там конденсата, плесени.
• Когда нужна вентиляция в ванной и туалете, воздуховоды этих комнат, не совмещаясь, присоединяются к нише вентканала.

Как установить вытяжку в ванной своими руками

Вентиляция в ванной комнате довольно просто.Монтаж можно сделать самостоятельно, без помощи специалистов. Для этого базовый набор инструментов, некоторые строительные материалы.

Последовательность действий при установке настенной вытяжки :

1. Проверить работу вентканала.
2. Снять лицевую панель устройства.
3. Закрепить механизм внутри вентиляционного отверстия. При необходимости изменить размер проема, увеличить его или уменьшив.
4. Подключить провода устройства к электропитанию.Спрятать их на месте швов между плиткой, или закрыть пластиковым декоративным коробом.
5. Проверить работу вытяжки.
6. Прикрепить лицевую панель к механизму (лучше использовать жидкие гвозди, крепежные элементы, предусмотренные положения).


Как сделать вентиляцию в ванной с подвесным потолком :

1. Устанавливаются воздуховоды от вентканала до места выхода вентилятора, надежно закрепляются, герметизируются.
2. Во время монтажа потолочной конструкции на панелях намечаются, просверливаются проемы для решеток, вытяжки, креплений.
3. Снимается лицевая панель, устройство закрепляется внутри потолочного проема.
4. Устанавливаются вентрешетки для проветривания потолка.
5. Трубопровод присоединяется к вентилятору.
6. Затем произведено подключение к электросети.
7. Механизм закрывается декоративной панелью.
8. Проверяется работа вытяжки.
9. Завершающая сборка потолка.

Важно помнить, что подвесная также нуждается в постоянном проветривании. Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а дополнительная стена оборудована вентиляционным проемом.

При наличии хорошей тяги, достаточно внутри проема вентканала установить решетку, вентилятор поставить внутри проема вентканала.

Когда воздухоотводной силы недостаточно, воспользуйтесь советами:

1. Устанавливается два вентилятора: первый внутри своей стены, второй внутри проема воздушного канала.
2. Над подвесным потолком туалета прокладывается воздухоотвод от вентканала к ванне. Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.

Вентиляция в частном доме своими руками

Требования к проветриванию санузла частного дома более высокие, что связано с особенностями строения, материалов внутренней отделки, мебели и т.д.

Например, деревянный дом не терпит повышенной влажности.Сырость быстро приведет его в негодность. Большие перепады уровня влаги также губительны для него, от этого дерева может растрескаться. Здесь упор делается на качественный естественный воздухообмен с элементами принудительной конвекции.

Вопрос о том, как сделать вентиляцию в собственном доме решается еще на стадии проектирования. Обязательно закладываются вентиляционные шахты с выходами в санузлы, кухню. Случается, что дом построен без правильно налаженной схемы проветривания.Тогда вентиляция ванной в частном доме подвергается корректировке. При определенных умениях довести до ума систему воздухообмена вполне возможно своими руками.

помнить, что дом оснащен, как правило, расположенными санузлами. Поэтому рекомендуется устанавливать вытяжное устройство большой мощности, под крышей.

Рекомендуется уделить внимание следующим моментам:

• Лучшего всего вентиляционные элементы приобретать из устойчивых к высокому уровню.
• Нельзя, чтобы система проветривания вплотную прилегала к деревянным элементам. Она должна крепится на расстоянии от них.
• Вентиляция в ванной комнате обязательно должна быть оснащена противопожарными клапанами. Если случится пожар, клапаны закрываются для прекращения подачи воздуха снаружи.
• При строительстве нужно оставить небольшое компенсационное пространство возле вентканалов, рассчитанное на усадку дома в будущем.

Система проветривания ванной комнаты несложный, но вместе с тем ответственный пункт в списке необходимых элементов ремонта, строительства жилья.

Ее можно провести самостоятельно, не затрачивая дополнительных финансовых средств. При этом преимущества хорошего воздухообмена превышают потраченные время и силы.

Источник: https://foundmaster.ru/ventilation/ventilacia-v-vannoy-svoimi-rukami.html

Как сделать вентиляцию в ванной комнате в частном доме

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате повышена влажность.

Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно качественный отвод паров влаги из санузла с помощью грамотно вентиляции.

Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам бы хотелось сэкономить, то есть смысл установкой вентиляции самостоятельно.Ниже будет рассмотрено, как сделать вентиляцию в комнате в частном доме своими руками .

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влияния.

Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый.Кроме того, уровень здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.

Для того, чтобы обеспечить требуемый уровень окружающей, и сооружается вытяжная вентиляция. Профессионально оснащенная вентиляция создаёт в санузле воздухообмен с показателем 25 м³ / час, а если санузел совмещённый, то 50 м³ / час. К этим параметрам следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

• естественная вентиляция;
• принудительная вентиляция, организованная с помощью накладного оборудования;
• приточная вентиляция, организованная с помощью канального оборудования;
• вентиляционная решётка или кольца в двери.

Естественная вентиляция

При сооружении каналов их выкладывают изнутри кирпичом или устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома.Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением.

Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов.

. В воздуховоде есть крутой поворот, который снизит эффективность вентиляции.

В ванной комнате лучше всего обустраивать вертикальный канал , не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке.Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в собственной комнате в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах.Избегайте при помощи естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении диаметром не менее 10 см.

В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отводного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В различных случаях естественным отводом воздуха оказывается нерезультативным в таких ситуациях стоит вентиляцию в комнате в частном доме способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная.

Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудованию имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшими габаритами и обычным, поэтому впишутся в интерьер любого помещения.

При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую ​​формулу: площадь помещения * 6 (если санузлом пользуется не более трёх человек) или площадь помещения * 8 (если санузлом пользуется более трёх человек).Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного . Работа этого вида оборудования не повысила ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха.

Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод. При написании канального вентилятора также отключите электричество.

Не забудьте, что выходное отверстие, которое происходит через выход пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут возникать сквозняки.

Временные вентиляторы — оборудование технически сложное, его требуется время от времени проверять , для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию.Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установка решётки. Эти аксессуары могут быть выполнены из дерева, металла или полимерных материалов.

Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а вставить кольца.

Аналогичным образом устанавливается и вентиляционная решётка, что требуется проделать в двери большее отверстие по площади. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция .С помощью кондиционера можно увеличить температуру в помещении, но не регулировать влажность.

Кроме того, кондиционеры в ванную комнату воздух, прошедший через очищающие фильтры, но не производят заборего воздуха, а также рано или поздно вы всё равно столкновение с необходимостью отвода влажного воздуха.

Источник: http://www.Komplektant.ru/articles/ventilyaciya-svoimi-rukami-31/

Вентиляция в ванной комнате и туалете: как сделать и установить?

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры.Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень.

И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда выполнять установку вентиляционной системы принудительного типа с различными вентиляторами.

Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

1. Основные виды
2. Оборудование вентиляционных систем
3. Советы по монтажу

Вентиляция в ванной комнате может быть:

• естественной;
• принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла.

Причем, если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх.

И вместо его ушедших измерений втягиваются новые, что через дверь естественную тягу в помещении. В результате и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату.Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбор для монтажа в домашней рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

1. Приточная.
2. Вытяжная.
3. Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора.Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант — это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры.Присутствует вентиляционная система принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому — производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентиляции бывают:

• осевыми — движение воздуха происходит вдоль оси электродвигателя;
908 радиальными — воздушный поток либо создается внутри наклоном оси оси загнутыми вперед назад рабочими лопатками;
• центробежными — ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от повышенного КПД и низким потреблением электроэнергии.Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не масштабировать мощность отоплению, эти воздушные массы немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении.

Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности.

Воздуховоды уже существуют, полностью заменить их на новые невозможно. При необходимости остается только в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой.Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

1. Снять вентиляционную решетку.
2. Очистить воздуховод от пыли и грязи.
3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
4. Подключить к этому устройству электропроводку.
5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки.В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, на максимальной высоте тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

другие материалы по разделу «Вентиляция и климат»:

Читайте про другие наши материалы:

Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-vannoj-i-tualete/

Когда необходима установка вентиляции в ванной и туалете?

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту.

Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит соседского бульона, сигаретного дыма и канализации.

Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

• проверить тягу;
• определить причину плохой работы вентиляции;
• подобрать тип вентилятора;
• разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
• изучить прилагаемую инструкцию о том, как производит установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м / с) воздушного потока, проходящего через вентиляционный канал.Расход воздуха через канал вентсистемы определяется по формуле: Д = V x F , м³ / ч, где: F — площадь сечения канала, м². После этого расчет проверяется соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³ / ч, для совмещенного санузла — 50 м³ / ч.

Причины плохой (или обратной) тяги в туалете и ванной

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе.Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 — 2 см.
   В дверях должны быть вентиляционные отверстия
2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3 / ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начинает вытягивать из единственно доступного места — вентиляционного канала санузла. Возет обратная тяга. Как правило, это поможет изменить приточные клапаны на окнах или стенах.
3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухня сейчас скорее норма, чем исключение.И весь этот воздух сбрасывается в общую вентиляцию, создаваемую в шахте и вентканалах области повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силух, единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена.Для санузла (туалета и ванная) этот показатель составляет 6… 8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6… 8) = 100… 135 м³ / ч

По расчету мощность вашего вентилятора должна быть не меньше 100… 135 м³ / ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой.

Для того, чтобы «продавить» сопротивление канала требуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент.

Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте установку вентиляторов производительностью более 1000 м³ / ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

• Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
• Потребляемая электрическая мощность. Лежит в пределах 50… 200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с высокими скоростными режимами.
• Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем.Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
• По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
• Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки).Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
• Опции.
  ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
  ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
  ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень в санузле превышает заданный (рекомендуемый диапазон 45… 70%).
  Устройство с обратным клапаном и датчиком
  ⇒ Датчик движения. Если вентиляторы с датчика могут ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения.Между собой они различаются зоной действия и обзором. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительном порядке, без разрешения государственной инспекции, вы совершаете административное правонарушение.Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что выбирает вентилятор между собой соседней канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли.
   Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не устанавливать вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать эту проводку в помещениях с повышенным уровнем воздуха нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
5. Вентилятор подключаем по самой простой схеме, предусматривает одновременное включение света и вентилятора. Для этого:
   — отключаем напряжение в сети;
   — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать ее «слабые места». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстие встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где производится настройка с пульта, но в недорогих моделях этот параметр устанавливается с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этой степени защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определить степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;

— рассказали, как сделать вентиляцию в ванной и туалете, используя две наиболее популярные схемы.

• Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

Источник: https://VentilyaciyaDom.ru/kvartiry/ustanovka-ventilyatsii-v-vannoj-i-tualete.html

Вентиляция в ванной комнате и туалете: как сделать правильно:

В ванной комнате и туалете сильнее, чем в других помещениях, образуется конденсат, появляются неприятные запахи. Поэтому здесь обустройство правильной вентиляции крайне необходимо. Качественная вытяжка обеспечения нормализации микроклимата внутри помещения, обеспечивает его соответствие санитарно-гигиеническим нормам и требованиям.

Вентиляция в ванной комнате и туалете позволяет избежать появления сырости и грибка. Это способствует нормальному самочувствию людей, проживающих в доме.

, сантехника, мебель, которая находится в таких помещениях, прослужит гораздо дольше. Всю работу можно сделать самостоятельно.

Для этого необходимо ознакомиться с действующими правилами применения вентиляции в туалете и ванной комнате.

Требования к вентиляции

Правильная вентиляция в ванной комнате и туалете является одним из важных факторов, которые позволяют полноценно эксплуатировать помещение.Она так же важна, как отопление, освещение и водоснабжение. От качества обустроенной вентиляции соответствует соответствующая кислородная среда внутри жилища установленных требований.

Ванная комната являются закрытыми, плохо вентилируемыми помещениями. Здесь повышенная вероятность размножения бактерий и грибков. СНиП устанавливает показатели воздухообмена. Его интенсивность в час должна составлять для ванной комнаты 25 м³. Приток воздуха в час для санузла совмещенного типа должен равняться 50 м³.

Чтобы проверить работу вытяжки, необходимо поднести к вентиляционной решетке горящую спичку. Если пламя не будет втягиваться каналом, значит, вентиляция в ванной комнате и туалете не функционирует. В многоэтажных домах старого образца такая картина наблюдается из-за засорения канала. Если же в новом доме определена подобная проблема, значит, система была спроектирована неправильно.

Лучшим решением проблемы станет устройство новой принудительной вентиляции.Такая система имеет массу преимущества перед пассивной вытяжкой. Она способна быстро решить проблему сырости и появления грибка, неприятного запаха в подобных помещениях.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты этой частной собственности владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданий, построенных в столетии, первый тип прошлого систем. От окон и дверей свежий воздух в этом случае поступает в помещение.Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В квартирах окна и двери отличаются высокими показателями современных герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования.Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при надже. Со временем потраченные усилия полностью компенсируются.

Все предметы интерьера и отделка в таких помещениях намного дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы.

принудительная вытяжка сегодня предпочтительнее.

Типы вентиляции

Санитарно-гигиенические и стандартные нормы утверждают. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещении. При этом образует избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие непосредственно на шахте канала. В некоторых вариантах применяемый комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями.

Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту.

Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещению с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

Тип вентилятора

Принудительная вентиляция в ванной комнате и туалете использовать дополнительное оборудование. Оно может различаться по способу установки и конструкции. Вентиляторы достаточную скорость воздухообмена для совмещенного и раздельного санузла.

Способ установки различают оборудование радиального и канального типа. В первом случае вентилятор монтируется на выходе шахты. Его корпус имеет эстетичный корпус. Канальные разновидности устанавливаются непосредственно в самой шахте.

По типу конструкции среднего диаметра, осевой, центробежный и центробежно-осевой вентилятор. В первом варианте обладает барабанным типом рабочего колеса. Такая конструкция имеет небольшой показатель КПД. Осевой вентилятор нагнетает воздушный поток при помощи лопастей.Такое оборудование применимо для бесканальной вентиляции.

Центробежный вентилятор спиральным корпусом. Это наиболее производительное, но и самое шумное оборудование. Наиболее высокими эксплуатационными показателями центробежно-осевой вентилятор.

Он компактен, производителен и обладает небольшим уровнем шума. Сегодня в продаже появилось оборудование, в котором встроены датчики влаж, таймером.

Это позволяет выполнять вентилирование помещения максимально качественно.

Вентиляционный канал

Существуют требования, как сделать (вентиляция в ванной комнате и туалете своими руками должна с высокой точностью) правильную систему. Их обязательно нужно начать перед началом работы.

Вентиляционный канал в частном доме работает просто. Он присоединяется к специальному оборудованию или выводится на крышу. Это несложная работа. Создание проекта требуется совершить еще на этапе подготовки к возведению постройки.

Самая качественная вентиляция получается в домах из натуральной древесины. Это объясняется способностью материала «дышать». В этом случае будет достаточно обустроить естественную вентиляцию. Постройка из бревна и бруса считается не только красивой, но и практичной.

Владельцам квартир в многоэтажных домах требуется уделить обустройству вентиляции больше времени и внимания. Все квартиры в подъезде сообщаются общей шахтой, по которой выходит из дома на улицу.

Если, например, ванна и туалет — одна комната (нет вентиляции принудительной), по нормам СНиП требуется воздухообмен в час в количестве 50 м³.

Чем выше находится квартира в доме, тем больше вероятность этого показателя установленного уровня.

Со временем каналы в многоквартирных домах засоряются. Если их долгое время не чистили, воздухообмен при естественной вентиляции затрудняется. Чем ниже находится квартира в доме, тем хуже происходит вытяжка.В этом случае установка принудительной вентиляции просто необходима.

Мощность вентилятора

понять, как сделать (вентиляция в ванной комнате и туалете принудительного типа — один из вариантов в этом случае) вытяжку в санузле, следует рассмотреть требования к созданию подобной системы.

В этом случае установка электрического малогабаритного вентилятора. Это устройство должно быть безопасным. Оно не должно выйти из строя при попадании на элементы конструкции пара или воды.Также следует уделить внимание уровню шума вентилятора.

Он не должен раздражать хозяев дома.

Особое внимание уделяется выбору мощности оборудования. На этот показатель габариты санузла и количество проживающих в доме постоянно людей. Для расчетов необходимо просчитать площадь ванной комнаты и туалета.

Далее, полученный результат умножают на 6, если количество пользователей не превышает 3 человек. Если в семье 4 и больше человек, значит, габариты санузла умножают на 8.

Полученный результат и будет оптимальной мощностью вентилятора.

Правила установки вентилятора

Вентиляция в ванной комнате и туалете, установка выполняется своими руками, требует правильного монтажа всех элементов системы. Существует несколько мест к расположению оборудования в помещении.

Вентиляционный канал должен находиться на максимальной высоте, желательно подком. Также он должен располагаться как можно дальше от притока воздуха в санузле.Если это требование не будет выполнено, будет проветриваться только часть помещения.

Для принудительной вентиляции установить подальше от источника воды. Это предотвратит случайное попадание в него брызг.

Если вентиляция в помещении нет, вытяжной канал находится в соседнем помещении, необходимо предусмотреть монтаж дополнительных коробов и трубопроводов. Бывают жесткие пластиковые и подвижные гофрированные конструкции.

Способ монтажа

Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов.Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.

Случается, что шахта вентиляционного канала расположена за стеной в туалете. Через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.

Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.

Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к каналу шахты.

Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю.

Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще.Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

Монтаж вентилятора

Вентиляция в ванной комнате и туалете своими руками монтируется просто. Сначала к оборудованию принудительного типа системы подводится электрический провод. Его выбирают в соответствии с выбранной мощностью вентилятора. Также похожие проводники обладать высоким классом изоляции.

Вентилятор устанавливается в подготовленное для него место.Он крепится при помощи саморезов. Сетку также устанавливают при помощи специального крепежного материала. Это позволит со временем открутить решетку и прочистить ее от загрязнения.

Если обустраивается дополнительный вентиляционный канал внутри помещения, можно зашить трубы под потолком гипсокартоном. Так внешний вид помещения будет эстетичным.

Рассмотрев, что представляет собой вентиляция в ванной комнате и туалете, а также правила ее монтажа, каждый хозяин квартиры или частного дома, способного создать полноценную систему в санузле самостоятельно.

Источник: https://www.syl.ru/article/308471/ventilyatsiya-v-vannoy-komnate-i-tualete-kak-sdelat-pravilno

Вентиляция в ванной и туалете: как ее сделать, принудительная и естественная вентиляция

В момент планировки интерьера и отделочных работ в ванной, необходимо обратить внимание на очень серьезный вопрос, это устройство нормально функционирующей вентиляции . Хорошо устроенная вентиляция в ванной комнате и туалете не только роль основного воздухообмена, но и гарантирует поступление в свежего воздуха.

При помощи хорошо системы вентиляции, из помещения ванной и туалета устраняется противное зловоние и излишняя влажность. Поэтому за счет грамотно продуманной и четко смонтированной системы правильной системы, хозяевам, в квартире которых установлена ​​такая воздушная вытяжка, не стоит переживать о появлении различной плесени и запахов сырости.

Система вентиляции.

В строительных нормативах, прописанных в справочниках, установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.

Согласно нормам, вентиляция обеспечивает поступление свежего конденсата в размере 25 кубических метров в час для помещений ванны и туалета, а для помещения с совмещенными санузлами, размер составляет 50 кубических метров в час. Это средние нормативы для систем вентиляции. Иногда такие нормы могут рекомендовать повысить до 150 кубических метров в час.

В зависимости от способа вентиляции, вентиляция может разделяться на естественную и принудительную систему .В первом варианте вентилирование выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.

Потоки воздуха проходят через двери и окна, специальные отверстия для вентиляции в туалете и ванной комнате.

Правда, необходимо заметить, что из-за особого внутреннего устройства помещений санузлов, применение естественного способа вентиляции комнаты не всегда дает возможность получения нужного результата.

Для обустройства естественного способа вентиляции в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с собственным.

Во время осуществления вентиляции санитарных узлов, применяют специализированные вентиляторы , дающие интенсивный поток свежего воздуха, хороший воздухообмен.

• За помощью электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.
• Очень часто владельцы устанавливают в туалете маленький электрический вентилятор — отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.
• Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туал, принудительная вентиляция в помещениях должна быть обязательно установлена.

Виды вентиляции

Вентиляция подразделяется в зависимости от ее применения на:

• Вытяжной вид вентиляции, устанавливаемый в помещениях.
• Приточный тип вентиляции.
• Смешанная вентиляция в помещениях.

1. Вытяжное проветривание помещений , описанное ранее — это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.
2. Приточный вид вентиляции в ванной и туалетных комнатах выполняется способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.
3. Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.
4. Система вентиляции также может иметь или иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.

Если есть возможность, избежать устройства канальной вентиляции. Дополнительный выход в этом случае, расширить отверстие в вентиляционном многоэтажном доме, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.

В раздельной туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции, еще одно отверстие с вентилятором делает между ванной и туалетом.

Монтаж специального канала для проветривания имеет смысл в тех местах, где усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень внимательно ознакомиться с ее помощью, и диагностировать ее состояние.

Как проверить самым быстрым способом, узнав все ли в порядке с ней. Для этой в первую очередь исследуется воздушная тяга , к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или с нарушением пламени в сторону вентиляционного канала, является доказательством, что с воздушной тягой все в. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещении, кроме того, для более улучшенного эффекта, нужно в квартире окно, выходящее на улицу.В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентиляции. Обычно в этом случае для улучшения вентиляции в дверях в ванной комнате и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой.

Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или снабжения каких-то неустановленных причин.

Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины , нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора.При нормальном функционировании, количество шума не должно быть выше 35 децибел.

При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство, исчисляемое в кубических метрах помножить на 5, полученный результат увеличить на 20%.

Различаются вентиляторы способа монтажа, устройства одного вида устанавливаются в самом канале для вентиляции, существуют и радиальные приборы, монтируемые на выходе из канала.Такие вентиляторы имеют неброский вид, так как скрыты изнутри.

Модели радиального типа обычно имеют приличный вид, чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

1. Обычные осевые приборы , применяемые для бесканальных устройств.
2. В диаметральных устройств низкой производительности рабочего колеса барабанного вида.
3. Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
4. Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшение вентиляторов в некоторых случаях монтируют таймеры и гиростаты, при помощи возможно продлить работу приборов для достижения большего результата.

Устройство, чья мощность очень слаба, не может использовать эффективное выветривание запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы с высокой мощностью, могут дать такой высокоинтенсивный воздушный поток, который будет поступать в помещение, а из отверстий для вентиляции, в этом случае затхлый воздух будет поступать в помещение.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно.

Необходимо аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиального вентилятора осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой нагрузки.

Отдушину для эстетики прикрывают красиво изготовленной решеткой.Монтаж второго вентилятора происходит описанным выше. В некоторых случаях очень удобно использовать декоративные решеточки, специально предназначенные для устройств в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки.Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план короба для вентиляции, по его воздушным массам будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

• Коробой или круглой формы, изготовленный из пластика.
• Короба жесткого и мягкого типа, произведенные из гофрированного железа.
• Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

Пластиковые изделия легкие и очень просты при помощи принудительной вентиляции в ванной. Они намного долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит редко.

Короб лучше всего установить до начала основных ремонтных работ, а вот монтаж электрооборудования и решеток на отдушину осуществляют после основной отделки.На заключительном этапе происходит проверка смонтированного оборудования.

Ошибки, которые возможны при устройстве вентиляции.

Иногда случается так, что недавно установлена ​​принудительная вентиляция в комнате, дает в работе сбои и не соответствует своим требованиям. Это следствие неправильного монтажа и некоторых ошибок, совершенных в момент установки. Еще до начала работ по монтажу, необходимо четко знать, как сделать вентиляцию в ванной и туалете.

Вот некоторые ошибки, часто допускаемые в работе:

• Канал для вентиляции устроен неправильно, это трудности для движения воздушного потока.
• Разрыв герметичных соединений вентиляционного канала.
• Неправильно установленные вентиляторы, при этом они издают большой шум.
• Вентиляционный канал тянется через комнаты, создавая своей работой ненужные шумы.

Большую часть таких неприятных проблем, возможно, не допустить.Для этого необходимо обратить внимание еще на этап составления плана будущей конструкции. Если этого всего не было исполнено, возникли неприятные проблемы уже в ходе работы системы вентиляции, в этом случае может потребоваться полная переделка всей конструкции.

Другой способ произвести принудительную вентиляцию, нормально функционирующий, заключается в применении шумовых поглотителей и монтажа более мощного вентилятора .

Источник: https://ventazbuka.ru/v-zdanii/ventilyatsiya-v-vannoj-i-tualete-kak-ee-sdelat-prinuditelnaya-i-estestvennaya-ventilyatsiya.html

Вентиляция в ванной комнате и туалете своими руками

Такие комнаты, как туалет и ванная, отличаются от остальных тем, которые являются наиболее высокими уровнями конденсации.

Чтобы избежать различных проблем со здоровьем, порчи мебели, желательно установить вентиляцию хорошего качества.

Данные помещения нуждаются в эффективной вентиляционной системе, иначе есть риск появления сырости и плесени, увеличения, а также развития зловонных запахов.

Важно заметить, что конденсат наиболее удачной сферой для активного размножения и роста микозных клеток, бактерий и разнообразных микробов.

Ознакомьтесь с принципом того, как сделать вентиляцию в ванной комнате и туалете своими руками, можно сберечь имеющуюся мебель и плиточку от плесени, жуткого налета, навсегда распрощаться с затхлым и застоявся запахом. Кроме всего перечисленного, чистый воздух — это залог крепкого здоровья, бодрости, прекрасного самочувствия.Это можно обеспечить за счет постоянного проветривания, а также монтажа вентиляции.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Вентиляция в ванной в частном доме

Вентиляция в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходит систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета.

Что касается плесени, то она оседает в легких, а это вызывает опасные патологические органы дыхательных путей, начиная с банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната — особое помещение в доме, где наблюдается достаточно высокий уровень эмо, а микроклимат особенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный — двадцати пяти пятидесяти градусов.

Что касается показывает, то показатель не должен быть уровня 65 процентов. Соответствующие характеристики обеспечивают гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать уровень влаги. Разновидности вентиляции:

• естественная, а также принудительная [/ link_webnavoz];
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов.

Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно установить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери.

Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не выполняют выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень останется неизменным. За типовые системы обустроены скрытыми вентиляционными шахтами, они декорированы решетками.

Рекомендуем еще одну полезную статью: Какой лучше вентилятор для вытяжки в ванной комнате выбрать.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева.

Важно помнить, что подобный материал страдает от воздействия воздействия, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал.

Кондиционер не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины.

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы.Это своеобразный чертеж, согласно которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать место, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен.

В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной.

Когда комната имеет не слишком внушительные габариты, а канал близко проходит, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Вентиляция в ванной и туалете в квартире

Учитывая воздухообмена, вентиляция бывает принудительной и естественной.Во втором случае речь идет о банальном проветривании комнаты через окна, двери.

Создание искусственной или принудительной вентиляции возможно с помощью вентилятора, его цель — выполнение вытяжки воздуха на улицу.

Такому варианту, можно с легкостью распрощаться с повышенной влажностью, избавиться от неприятного запаха.

Схема вентиляции в ванной комнате и туалете в квартире

Монтаж каналов для вентиляции осуществляется на стенах, потолке.Если отсутствуют воздуховоды, то их нужно установить обязательно, если речь идет об искусственной вентиляции.

Монтировать вытяжку в ванной в квартире лучше напротив двери, это поможет нормализовать циркуляцию свежего воздуха.

Если же воздуховод имеет слишком узкое отверстие, его можно раскрыть, воспользовавшись перфоратором. Когда отверстие очень широкое, можно монтировать трубу из пластика, затем зафиксировать раствор на основе цемента. Полости в трубе запенивают, а вытяжку крепят дюбелями.

Важно заметить, что в квартире должны быть воздуховоды по факту. Единственное, что выполнить, так это установить вентилятор. Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной. Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку.

Во многих ванных комнатах принято покрывать потолок натяжным полотном, что помогает бороться с влажностью. Характеризуется шикарной влагостойкостью, но под ним все равно формируется пространство, где требуется обязательная вентиляция.

Вентиляция под натяжным потолком в комнате нужна из-за огромного количества влажного воздуха, пара. В таких случаях стоит установить крупные диффузоры, за счет которых возможно прохождение большего объема воздуха. Проблема решается втягиванием, надуванием покрытия. Необходимо установить круглую решетку небольших размеров, которая монтируется также, как и встроенный светильник.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в верхней зоне, а именно подком и напротив источника воздуха.
• Следует сделать точную разметку установки, расположение проводки, расположение источника электричества, размеров вентилятора.
• Монтажные работы применяются с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб — короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор.Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможности прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга — гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально использовать, включить желательно активировать вентилятор в тот момент, когда включается свет.Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не совсем верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Источник: https: // вентиляция-кондиционирование.ru / монтаж / вентиляция-в-ванной-комнатате-i-tualete.html

принудительная вытяжка с обратным клапаном, какая нужна, как сделать самостоятельно

В каждом частном жилом доме или квартире обязательно оборудуется вентиляция в ванной комнате и туалете. Эти два помещения, которые имеют санитарно-гигиеническое назначение, обладают влажным микроклиматом, отягощенным резкими перепадами температуры и присутствием неприятных запахов.

При условии отсутствия окон и малой площади комнат, воздух внутри них застаивается, приводит к износу отделки, образованию сырости, распространению грибка.Эти проблемы решает установка вентиляционного оборудования. Эта статья расскажет, что такое вентиляционная система, какие требования к ней предъявляются, а также как правильно сделать ее своими руками.

Какой должна быть хорошая вентиляция?

В строительных справочниках указаны нормы, которые необходимо использовать для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб.м / час, а для совмещенного узла в два раза выше — 50 куб. м / час. Эти нормы — минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м / час.

В зависимости от особенности воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо использовать специальные вентиляторы, обеспечивающие достаточную интенсивность воздухообмена.

Чаще всего вентилятор перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен, не удается принудительное вентилирование, осуществляемое в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, новый поступает извне.Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате, но может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая представляет собой наличием или отсутствием вентиляционного канала.

По возможности избежать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор установлен в проеме стены между ванной и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Какие технические требования предъявляют технические требования к вентиляторам

Прежде чем указать пакет параметров требуемой модели агрегата, нужно сначала произвести расчетные действия по плановой производительности: площадь комнаты умножаем на коэффициент от 5 до 7, и прибавляем константу 20% — это и есть искомая величина производительности вентилятора.

Если расчет выполнен правильно, то шум от установленного оборудования не должен быть выше 35 дБ.При этом мощность устройства отвечала возможности замены воздуха в комнате не менее раз за час.

Аэродинамика вентсистем

Параметры аэродинамики определяют взаимосвязью между затраченным воздушным объемом и получаемым давлением. КПД прибора, учитывающий, кроме всего прочего механические потери мощности на процессах трения в рабочих составляющих прибора, и объемные, которые происходят через утечки в уплотнении, а также аэродинамические потери, которые относятся к проточной части, — довольно высокий.

Крыльчатка — это, бесспорно, один из основополагающих элементов конструкции вентилятора. В зависимости от вида, формы и материала лепестков детали данного прогоняющего воздуховода устройства делят на группу:

• диагональные,
• диаметральные,
• радиальные,
• полуосевые и осевые.

Диагональные вентиляторы для ванной и туалета

Диагональные вентиляторы следовало бы назвать симбиозом осевых и радиальных разновидностей.У данных моделей вентиляционной техники крыльчатка имеет радиальную форму, которая вместе с центробежной силой приводит к повышению статического давления. Направленному потоку воздушного масс присуще осевое направление, которое изменяется под воздействием движения крыльчатки на 45 градусов. Поэтому работающая крыльчатка не создает равноценного давления, и эффективность работы вентиляционной системы достигает 75-80%.

лицевая вентиляция для ванной и туалета

другая вентиляционная система — это, в основном, вентиляционные устройства небольших габаритов.Главной деталью упомянутого оборудования является колесо рабочего, вдоль окружности которого движется воздушный поток в обоих направлениях: как в исходящем, так и во входящем. Эффективность рабочего процесса здесь несколько ниже, приблизительно 60- 65%.

Радиальные вентиляторы

Радиальные вентиляторы актуальны в тех системах, где нужно создать высокие показатели давления. Превосходные эксплуатационные характеристики данного типа прогоняющих агрегатов конструктивной формы лопаток, а также и рабочего колеса.

Самыми востребованными типами являются следующие:

• промышленные;
• взрывозащищенные;
• осевые;
• оконные, потолочные, а также настенного расположения;
• центробежные;
• тангенциальные;
• канальные;
• вытяжные;
• приточные.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние.Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует при открытой двери, а затем — при закрытой

Рекомендуется проверка наличия тяги сначала при открытой двери и окне, а затем — при закрытом источнике свежего воздуха.

Если в последнем случае тяга уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Особенности решеток для двери

Полноценный воздухообмен возможен только при обустройстве помещения необходимыми элементами выбора. Кроме каналов воздуховода, также важна и дверная решетка, через который свежий воздух поступает в комнату.

Рынок таких товаров позволяет выбрать подходящий экземпляр для своей двери не только по размерам и цвету, но и по другим характеристикам.Сами решетки бывают:

• приточными;
• внутренними;
• наружными.

В зависимости от конструкции таких устройств, определяется и их «начинка». В полость между декоративными накладками закладывают специальный звукоизоляционный материал. К тому же, важно и то, из чего сделана и сама решетка.

Наиболее популярные товары из пластика. Они эффективны при любых условиях эксплуатации и не поддаются пагубному воздействию влаги.

При выборе такого важного для вентиляции узла, необходимо обратить внимание на размеры у товара отверстий, через которые происходит подача свежего воздуха.Лучше всего использовать конструкцию с широким воздуховодом. Форма и цвет подбираются индивидуально под требования покупателя.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен включать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять воздух 5-8 раз в течение одного часа.

Чтобы рассчитать прибор, необходимо помещение умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различаются канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей среды.

Конструкция вентиляторов также предназначена для бесканальных систем:

• традиционные осевые модели перемещения воздуха вдоль оси устройства с помощью специальных лопаток для бесканальных систем;
• в низкопроизводительных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентиляции вентиляторы иногда снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно использовать избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не могут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других отверстий, и отработанный воздух снова в оконном доме.

Интересная информация об установке вытяжного вентилятора в комнате представлена ​​в следующем видеоматериале:

Способы повышения эффективности вентиляционных систем

1. Заменить бесканальную вентиляцию на канальную.
2. Естественную вентиляцию переоборудование в принудительную вытяжную.
3. Смонтировать независимые каналы вытяжки из ванной и туалета или сделать 2 канала в совмещённом санузле.
4. Поместить в ванную комнату электрообогреватель для изменения плотности и температуры воздуха, тем самым способствуя улучшению естественной вентиляции.
5. При невозможности регулярного проветривания дополнять принудительную вытяжную вентиляцию приточной (установив приточный вентилятор в комнате).

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, отдельная система не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать отверстие в нужном месте (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор установлен таким же образом, как это было описано выше.

В препятствии вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке представлена ​​схема подключения другого вентилятора с использованием другого вентилятора, который позволяет отключить вентилятор через некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентиляции санузла, когда вентиляционный канал граничит с помещением.В этом случае создать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по воздушным массам будут перемещаться наружу.

При создании канальной вентиляции в комнате гибкий гофрированный короб использовать только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба в более простой форме и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используются редко, они допустимы лишь для малых расстояний и используются только в сложных случаях.

Коробка рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполнить уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания вентиляции в ванной комнате используются металлические или пластиковые короба прямоугольного или круглого сечения

Схема вентиляции в ванной и туалете

Первоочередной требует устройства системы воздухообмена используется внутрь здания атмосферного воздуха, а также эвакуации оттуда насыщенного углекислым газом, загрязненного внутреннего воздуха.

Схема любой вентилирующей системы в ванной или туалете в пределах небольшого жилого помещения, так и на масштабных производствах, где требуется воздухообмен в промышленных масштабах, зависит от общего типа применяемой системы. Она представляет собой чертеж, представляющий представление об устройстве сети воздухопроводов, узлов и элементов общей системы. Аксонометрическая схема конкретизирует, где используется неорганизованный воздушный поток, где используется механическая приточная система на реальном объекте и т.д ..

Описание схемы системы и составляющие процесса вентиляции

Вентиляционный цикл начинается с решетки забора воздуха прямоугольной или круглой конфигурации из атмосферы. Как правило, она легко пропускает воздушные массы, но препятствует проникновению дождевых капель.

1. Вентилятор
   — основа всей системы. Выбор вентилятора происходит по его параметрам: полному давлению, производительности и уровню создаваемого шумового фона.

Чаще других для проветривания жилых, офисных и промышленных построек используются радиальный агрегат, еще его также называют «центробежный». Его монтируют в те рабочие системы, где происходят обменные процессы с высоким давлением воздуха и разветвленной сетью воздуховодов. Также часто используется «осевой» агрегат, называемый так за счет центральной детали, на которую крепится крыльчатка.

2. В вентсистеме используются синтетические фильтры. Назначение — создать барьер для проникновения внутрь летающих насекомых, промышленных копоти, тополиного пуха, пыли разного происхождения размером более 9 мкм.

Если требуется особая чистота нормального объема, тут уже применяются фильтрующие компоненты тонкой очистки, которые рассчитаны на загрязнение размером до 0,9 мкм, а также элементы очень тонкой очистки, которые актуальны для частиц до 0,1 мкм. Рекомендуется раз в месяц дополнительно по очищению решетки фильтра. Фильтрующие элементы нуждаются в регулярном очищении или периодической замене для полноценного функционирования.

3. Воздушный клапан
   — еще один элемент вентиляционного процесса.В том случае, когда система находится в нерабочем состоянии, клапан закрывается и перекрывает возможность проникновения холодного воздуха с улицы.

Лучше всего с этой функцией справляется воздушный клапан, который снабжен электроприводом, потому что он работает в автоматическом режиме: когда вентилятор выключается — клапан закрывается, как только система стартует — клапан открывается.

Тем самым данный механизм исключает несанкционированное охлаждение помещения на 100%.

4. В рабочем состоянии шум распространяется по всему помещению, снабженному вентсистемой. Шумоглушитель — это элемент системы вентиляции, который необходим для эффективного подавления сопровождающих процесс шумов. Наиболее эффективными разновидностями являются трубчатый и пластинчатый глушители. Конструкция данной детали покрытие, изготовленное из звукопоглощающего волокна, например, стекловолокна или минеральной ваты.
5. Воздуховоды
   — самый длинный элемент системы вентилирования.По ней проходит воздушный поток, который подается из шумоглушителя. Вкупе с трубами воздуховода для создания нужной формы используются переходники, поворотные элементы и тройники. Материалом для их производства служит оцинкованная сталь, алюминиевая фольга из нескольких слоев, а также оцинкованная жесть. Круглые гофрированные воздуховоды монтируют на участках небольшой протяженности, на участках в несколько метров их используют из-за опасности возникновения высокого аэродинамического сопротивления.

Воздуховоды изготавливаются различной конфигурации: прямоугольные, круглые, овальные в своем сечении. Данные прокачивающие детали делают гибкими, полугибкими, жесткими. В отдельную группу выделяют теплоизолированные воздуховоды.

6. Калорифер
   — элемент системы, который предназначенный для подогревания извне воздуха. Бывает электрический или на водной основе.
7. Распределители воздуха
   — это диффузоры и вентиляционные решетки, их задача — равномерный забор воздуха внутрь постройки снаружи.

В связи с тем, что данные составные части находятся на видных местах комнаты, то на первое место выступают их декоративные и эстетические свойства.

8. Система автоматической регулировки

Для эффективного управления вентиляционной системой помещения в установке электрический щит. Функция данного устройства заключается в следующем:

• включение системы,
• контроль работоспособности фильтров,
• отслеживание действия калорифера,
• управляет воздушным клапаном в процессе «закрытие / открытие»,
• выключение рабочего цикла.

Также в электрощите установлены датчики давления, температуры и окружающей среды.

Площади современных, промышленных и общественных строений, где установлены вентсистемы, различные технические и санитарные требования, поэтому и схемы вентиляции для них подразумевают различные проекты, безусловно, в соответствии со СНиП.

Правильная вентиляция в туалете частного дома

Продолжая серию статей о вентиляции санузлов разных типов и в разных помещениях, мы добрались и до организации вентиляции в туалете и частных домов.В данном тексте мы рассмотрим ключевые ключевые моменты и нюансы, которые касаются строительных, уже построенных, деревянных или каких-либо других домов коттеджного типа, а также вентиляции для воздухообмена и фановой вентиляции.

Содержание статьи:

Фановая вентиляция в частном доме

В отличии от вентиляционной системы, предназначенной для обеспечения нужного воздухообменника, фановая вентиляция относится к канализации и представляет собой фановую трубу, которая подключена к системе слива и предназначена для отвода газов, которая образована в канализационных трубах, тем самым поддерживая атмосферное давление в трубах.

Это нужно потому, что образовавшиеся газовые пробки в системе разрежения (вакуум), что негативно влияет на работу канализации. Последствия запахми этого проникновения неприятных запахов в помещение туалета.

Такие меры просто необходимы для частных домов. Почему? Подобное явление (газовые или воздушные пробки) наблюдается, когда площадь сечения сливной трубы полностью перекрывается потоком во время слива. Дело в том, что диаметр сливной трубы от умывальника, ванны или туалета делают всегда меньше, нежели диаметр основной сливной трубы (как раз для того, чтобы поток не перекрывал полностью ее сечение).Если говорить о квартирах или одноэтажных домах, то такие ситуации, скорее всего, не возникнут. В частных домах, обычно, предпочитает делать более одного санузел, либо они находятся на разных этажах, либо ванная с туалетом или душевой разделены, при этом может использоваться одновременно, поэтому в основной трубе поступает значительно больше объем сливных вод, что способствует ее полное перекрыванию.

Правильный монтаж фановой трубы

В наши дни предпочитают установку пластиковых труб, которые более дешевые нежели стальные или чугунные.При этом, нужно придерживаться основных правил при установке фановых:

• при прохождении через перекрытия, трубу помещают в стальной футляр;
• фановую вентиляцию нельзя подключать к любой другой вентиляции или к дымоходу;
• выход трубопровода должен быть отдален минимум на 4 метра от дымохода, забора воздуха;
• не рекомендуется устанавливать выход трубы над окнами, балконами и т. д .;
• точка вывода фекальных газов должна находится минимум на 70 см выше кровли;
• нельзя делать выход трубы на чердаке — только на кровле дома.

Есть несколько видов присоединения фановых труб:

При этом можно объединить пару стояков слива одной фановой трубой. Присоединить фановую вентиляцию следует врезкой из тройника и ревизии. Также нужно установить обратный клапан. Обычным вопросом в такой ситуации будет: «а какой же диаметр фанового трубопровода выбрать?» Необходимо присоединить трубу такого же диаметра как и основной стояк (например, 110 мм).

Естественная вентиляция санузлов в частном доме

Теперь перейдем уже к вентиляции, задача устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета.Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, очевиден — система принудительного типа обеспечивает гарантированное обеспечение чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этом достаточно большого количества «ароматов» из санузла, иногда, и этого достаточно для создания комфортных условий.Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключает наличие шума и вибрации, упрощается установка и так далее.

, как показывает практика в данный момент у многих частных частных домов возникает проблема с повышенным уровнем в ванной комнате или туалете из-за несвременного ее удаления наружу.

Особенно остро эта проблема обстоит с душевыми кабинками, так как в таких условиях воздухообмен должен быть не менее 75 кубов в час.С такой продуктивностью естественной вентиляции будет трудно справится.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, не забывайте ключевые моменты, касающиеся ее установки:

• для обеспечения необходимой тяги, нужно указать разницу высот входа и выхода канала, которую можно определить по таблице:

высота канала, м	температура воздуха в помещении, ° С
	расход при 32 ° С	расход при 25 ° С	расход при 20 ° С	расход при 16 ° С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,5
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31
* расход указан в м3 / час

• после вентиляционной решетки желательно установить легкий обратный клапан (о котором уже шла речь), чтобы предотвратить попадание холодного воздуха и насекомых в помещение;
• вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.

О других моментах, связанных с деревянными домами, мы поговорим далее.

Вентиляция туалета и ванной в деревянном доме

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задают вопросы об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

• Каким лаком вскрывать ванную комнату?
  В доме с деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается не только стен, потолка,… После того, как было проделано отверстие по каналу, необходимо покрыть его внутренние торцы и после установки воздуховода — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
• Каким должен быть диаметр отверстия под трубу и диаметр вентиляционной трубы?
  Диаметр отверстия под трубу делают немного больше размера трубы. При этом, диаметр воздуховода подбирают в соответствии с размерами присоединения к вентилятору.
• Нужно ли выводить вентиляционные каналы выше крыши?
  Использование ряда вариантов: горизонтальное расположение; вывод на крышу; вывод на чердак. Необходимым условием будет наличие тяги, выброс воздуха должен происходить выше кровли для соблюдения минимального перепада высот.
• Что делать, если в вытяжном канале образовался конденсат?
  Чтобы избежать появления излишней влаги внутри канала, необходимо утеплить трубу и / или link ее под уклоном в сторону выброса воздуха (в случае горизонтального размещения воздуховода).

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, способ использования канального вентилятора.

Выбирайте шарикоподшипниковый (названиеее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат, посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не снижает его виброизоляцию, в роли которой выступают металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличивает вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, например, убрать порог, чтобы оставить зазор между дверью и полом.

Читайте также:

Вытяжка в туалет с вентилятором: советы и особенности

Вентиляторы для ванной комнаты

Вентиляторы для ванной комнаты
— в настоящее время необходимо в каждом доме.В связи с повсеместной установкой пластиковых окон, появилась принудительная вентиляция, особенно в ванной комнате! Там всегда присутствует повышенная влажность, это не только приносит дискомфорт, и может стать причиной появления плесени и грибка на стенах.

Как выбрать вентилятор для ванной

Перед покупкой вентилятора для ванной комнаты нужно уточнить исходные данные помещения, где будет производиться установка:

1. Место установки — в установке или на потолке
2. Подключение к системе воздуховодов или установка в вентиляционную шахту
3. Допустимый диаметр отверстия

Далее нужно обратить внимание на характеристики вентилятора.Важнейшие из них:

• Производительность
• Надежность электрического подключения
• Качество двигателя и сборка
• Безопасность материалов
• Уровень шума

Как правильно выбрать оборудование?

Чтобы принудительная система вентиляции работала эффективно, нужно правильно выбрать вентилятор.

Он должен обладать потенциалом качествами:

1. Обладать определенным уровнем защиты от влаги. В ванную комнату идеально вписываются низковольтные приборы.Кроме этого, следует обратить внимание на упаковку, где должна быть следующая комбинация букв и цифр — IPx4. Они свидетельствую о том, что прибор может выдерживать прямые попадания брызг, и для работы в ванной комнате.
2. Уровень шума. Для того, чтобы вентилятор не приносил дискомфорта во время работы, он должен шуметь не громче 40 дБ.

Составные вентилятор

Есть еще два важных элемента, их мы рассмотрим более подробно.

Производительность прибора

От этого параметра напрямую зависит его работа.Необходимо узнать значение производительности вентилятора для конкретной ванной комнаты. Вы можете использовать для этого замысловатые формулы, написанные в книгах, мы вам рекомендуем более простой способ. Все, что в нем потребуется, это умножить объем ванной комнаты на кратность (для смешанного санузла это значение изменяется от 3 до 8).

Расчет

Для простоты понимания приведём пример. Есть ванная комната, она длиною в 3.5 метра, шириной 2.5, и высота потолков 2.8 м. Какая нужна производительность вентилятора?

П = 3,5 * 2,5 * 2,8 * (3… 8) = 73,5… 196 м3 / ч. В этих пределах должна изменяться вытяжки.

Типы вентиляторов

Также зайдя в магазин, вы столкнетесь с массой разнообразного оборудования, но какое же лучше?

Все нагнетатели для ванной делятся на типу крепления:

• Радиальные и канальные
• Настенные и потолочные.

Помимо этого, их разделяют и по типу конструкции:

1. Осевые
2. Центробежно-осевые.

Осевые

Каждый из этих типов отлично подойдет для вашей ванной комнаты, они обладают хорошими показателями производительности и работают достаточно тихо. Но в чем же их отличия?

Осевые — менее мощные нежели, центробежно-осевые, они могут обеспечить помещение должным вентилированием в том случае, если длина горизонтальной части воздуховода не более 3 метров.

Накладные вентиляторы для ванной

Накладные вентиляторы для ванной

— один из самых распространенных видов вентиляторов для бытового использования. При здесь же этот вентилятор накладывается на стену или потолок, а внутренняя часть, патрубок, уходит в вентиляционный канал. Именно такой способ монтажа и стал основополагающим в названии вида этого оборудования.

Основная функция накладных вентиляторов — удаление отработанного и влажного воздуха из помещения.Часто их устанавливают в ванных комнатах, санузлах, кухнях, прачечных и других небольших и плохо вентилируемых местах. Хорошая вентиляция в помещениях важна не только, чтобы убрать дискомфорт от излишней влаги, предотвращение попадания плесени и грибка, который вреден для здоровья человека. Накладные вентиляторы обеспечат вам комфортный, свежий воздух!

Накладные вентиляторы могут делиться на:

Последние встречаются довольно редко, стоят дороже, но и при этом имеют более высокую производительность.Высокая производительность центробежных накладных вентиляторов достигается путем использования специального центробежного рабочего колеса с загнутыми вперед лопатками.

Цена накладной вентилятор

Цена на накладные вентиляторы зависит от многих факторов:

• Производительность
• Диаметр патрубка
• Наличие обратного клапана
• Наличие дополнительных функций: таймер, датчик ост, датчик движения, датчик СО2, шнуровой выключатель и др. .
• Цвет и дизайн
• Малошумность
• Экологичный пластик
• Безопасность электрического подключения
• Вид двигателя: на втулках скольжения или шариковых подшипниках
• Страна производства
• Система управления

Таким образом, выбор накладных вентиляторов достаточно большой. Что бы не погрязнуть в мучительном выборе, рекомендуется важные для вас параметры заранее. Помните, что производительность, малошумность, надежность двигателя, электрическое подключение и экологичность материалов — основные характеристики для продолжительной и безопасной службы накладного вентилятора.

Если вам необходима помощь или вы хотите просто узнать стоимость накладного вентилятора, не обращайтесь к специалистам компании Благовест, мы всегда рады проконсультировать вас!

Бытовой вытяжной канальный вентилятор с обратным клапаном

Из-за ряда причинная вентиляция помещений может не справляться с удалением неприятных запахов или воздейств. Связано это с перепланировками в квартире или засором вытяжных шахт. Жителям таких специалистов рекомендуют устанавливать вытяжной вентилятор с обратным клапаном.Предлагается широкий ассортимент продукции такого рода.

В Древнем Египте людьми было замечено негативное влияние духоты в помещениях на организм человека. Ситуация усугублялась, если кухня находилась в этом же здании. Угарный газ заполнял всё пространство, вызывая даже удушья. Для вывода загрязнённого воздуха использовались дымоходы. Чтобы они работали правильно, необходимо было организовывать сквозняк, но это не всегда получалось.Поэтому актуальным стало создание принудительного вентиляции.

В XVIII веке появились устройства, представляющие собой прообраз современного вентилятора. В качестве нагнетателя использовалась согнутая в горизонтальной плоскости пластина, а ее движение происходило за счёт парового двигателя. Как топливо использовался керосин или спирт.

Открытие электричества и создания в 1831 году генератора мощности Роберту Дэвидсону изобрести современный двигатель. В это же время русский инженер Александр Саблуков придумывает центробежный вентилятор.Его конструкция состояла из цилиндрического кожуха с помещённым в него колесом, имеющим четыре прямые лопатки. Вращение колеса на тот момент осуществлялось вручную. Это изобретение начали применять для проветривания кают морских судов и шахт. В 1892 году французский учёный П. Мортье вариант диаметрального вентилятора. В нём использовалось колесо барабанного типа с загнутыми лопатками.

Лопасти вытяжного устройства получили современный вид после исследований Николая Егоровича Жуковского, изучающего аэродинамику и создавшего вихревую теорию крыла.Создание же первого электрического вентилятора приписывают Томасу Эдисону. Но доподлинно известно, что рисунки устройства, напоминающего собой вентилятор, встречаются ещё в Планардо Да Винчи.

Наиболее востребованными комнатами, которые устанавливаются вытяжные устройства, являются санитарными, кухней и производителем. Связанно это с плохим естественным выводом из них неприятных запахов и влаги. Вытяжка в многоквартирных домах обычно построена с учётом приточного воздуха, поступающего из окон квартиры.Но из-за замены старых рам на металлопластиковые его поступление прекращается, поэтому приходиться держать окна в состоянии проветривания, что не всегда удобно.

Существует другая причина, заключающаяся в том, что в соседних квартирах установлены принудительные мощные вытяжки. Их сила может быть настолько большой, что удалённый воздух начинает выдуваться из вентиляционных каналов в середину помещений, находящихся выше или ниже по стояку.

Ванные же и санитарные комнаты внутренне расположены в отдаленных частях квартиры от окон.Поэтому приток свежего воздуха туда ещё более затруднителен. После принятия процедур влажность повышается, и ее необходимо выводить. Если этого не делать, образует плесень и грибок, пагубно влияющий на здоровье проживающих людей. Кроме этого, приходит в негодность мебель и другие предметы.

Также если в доме проводились какие-либо виды работы, шахту вытяжки могли повредить, в результате неприятных запахов начали затягиваться от недобросовестных соседей. Поэтому с обратным клапаном устанавливается в следующих случаях:

• неприятный запах в помещении, появляющийся из квартирной шахты;
• слабая естественная тяга, которая приводит к образованию застоявшегося воздуха;
• засорённая шахта жилого комплекса;
• образование плесени и грибка;
• отсутствие возможности организовать постоянный приток свежего воздуха.

Хорошая вентиляция в ванной защитит помещение от появления плесени

В ванной комнате как к помещению с высоким уровнем требований к вентиляции. Говоря простыми словами — проветривается она должна достаточно интенсивно создавать и поддерживать здоровую среду, потому что при принятии ванны или душа в ванной образует большое количество пара может повредить отделку или плохить микроклимат. Существует бесшумный вентилятор для ванной с обратным клапаном, который практически полностью обеспечивает данные условия.

Установка вентиляции своими руками

При выборе вентилятора необходимо обратить внимание на то, чтобы уровень шума не превышал 35 дБ.

Канальный нагнетатель центробежного типа с пониженным уровнем шума

По конструкции вентиляторы могут быть:

• осевыми;
• центробежными;
• центробежно-осевыми;
• диаметральными.

Первый тип вентиляторов монтируется, если система без каналов.Центробежное устройство имеет самую высокую производительность, но и работает громче прочих. Центробежно-осевой вентилятор отличается малым весом, тихой работой и высокой эффективностью. Воздуховод для частного дома может быть в виде:

• гофрированной трубы;
• короба из профиля;
• круглого или прямоугольного пластмассового изделия.

Вытяжной центробежный вентилятор
Если принудительная вентиляция организуется только в санузле, и все прочие комнаты планируется проветривать, то целесообразно смонтировать простую безканальную систему.Перед установкой вентилятора необходимо отключить электричество. Обычно на имеются специальные клеммы для крепления. Привинчивать что-то саморезами обычно не требуется. Присоединение к сети электропитания проводим с помощью нового двужильного провода.

. Чтобы обеспечить принудительное вентиляцию во всем доме, необходимо приобретение специального оборудования. Его чаще всего на чердаке или в технических помещениях. Оно представляет собой агрегат, обеспечивающий подачу чистого и загрязненного воздуха, фильтрацию, нагрев.Рассчитать мощность можно опираясь на количество жильцов, размеры дома, материал стен. Обычно достаточно 150-600 куб.м. / ч. Современные воздуховоды собираются по принципу конструктора и могут быть замаскированы навесными или натяжными потолками.

Вентилятор с обратным клапаном

Нормально работающая вентиляция имеет огромное значение для микроклимата дома. Особенно важен хороший воздухообмен в ванной и туалете. Ведь двери в этих помещениях часто держат закрытые, а уровень высоких.Чтобы избежать появления плесени на стенах, грибка и прочих неприятностей необходимо позаботиться о качественной вытяжной системе.

Зачем нужен вентилятор в ванной комнате?

Монтаж именно этого устройства с обратным клапаном наиболее рациональным решением. Особые требования вентиляции помещений с высоким уровнем воздействия таковы:

• вентиляция должна обеспечивать циркуляцию воздуха в помещении;
• нормализация в помещении.

Факт! 25 м³ / час для раздельного санузла и 50 м³ / час — для совмещенного.Такой должна быть интенсивность воздушного потока для нормального функционирования естественной или искусственной вентиляции в ванной и туалете.

Высокий уровень создает благоприятные условия для роста и роста грибков и плесени, разрушается пол, стены, потолок и их покрытия. Даже влагоустойчивую технику рекомендуется использовать в более сухих помещениях для того, чтобы продлить ее срок эксплуатации.

Затхлый воздух негативно влиять на здоровье.Кроме этой влажной среды санузла может поспособствовать тому, что в нем могут завестись насекомых. Да и запах в конце концов, неприятный из вентиляционных каналов достаточно неприятен. Все это уменьшает уровень комфорта при использовании данных помещений.

Хорошая циркуляция воздуха позволяет нормализовать уровень защиты внутри помещения и проникновение пара в жилые комнаты через щели в дверях. Монтаж бесшумного вентилятора с обратным клапаном позволит все это осуществить.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м / ч в ванной и 50 куб.м / ч в совмещенном санузле) следует предусматривать систему вентиляции отдельной от вытяжки из других комнат. Как уже было сказано выше, для более надежной тяги воздуха рекомендуется увеличивать высоту столба вытягиваемого на улицу. Поэтому, если у вас двухэтажный дом — ванную лучше расположить на первом этаже.
К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещении верхнего этажа.

Почему лучше оборудовать искусственную вентиляцию?

Существует два основных вида вентиляции внутри помещений:

1. Естественная приточно-вытяжная.
2. Искусственная, с принудительным воздухообменом.

Естественная приточно-вытяжная вентиляция — это одно из стандартных решений проблемы циркуляции воздуха в нынешних многоквартирных и частных домах.Система работает при помощи сочетания приточных отверстий и вытяжных шлюзов. Роль приточных отверстий части оконные форточки, вентиляционные выемки в нижней двери, щели между дверью и полом.

Качество естественной приточно-вытяжной вентиляции напрямую зависит от тяги в вытяжных каналах, которая, получается, из-за разности давлений снаружи и внутри. Вытяжные отверстия делаются в виде отдушин в потолке или в верхней части стен у самого потолка. Приточные отверстия не обеспечивают достаточную интенсивность приточных потоков.Из-за этого естественно-вытяжная вентиляция не удовлетворяет условиям формирования правильного микроклимата в ванной.

Для проветривания ванной или туалета нужно установить искусственную вентиляцию с принудительным воздухообменом.

Существуют два вида искусственной вентиляции:

1. Естественный приток и принудительное вытягивание воздуха — является приточным комплексом.
2. Искусственная подача воздуха и естественный его выход из помещения.

Для принудительного воздухообмена необходимо создать сеть воздуховодов, через которые из помещения будут удаляться переработанные воздушные массы. Для обеспечения необходимых условий для создания комфортного микроклимата воздушные потоки системы проветривания оснащают вентиляторми. Вытяжка для ванной комнаты с обратным клапаном намного эффективнее.

Принцип работы вытяжной вентиляции

Базовым решением для вентиляции в многоквартирных домах обычно является естественное проветривание через предусмотренные для этого технические каналы.Суть данного метода заключается в обмене отработанного воздуха на свежий с улицы. Однако этот способ в силу разности температуры в разное время года работает не всегда. Поэтому используется более эффективное решение в виде принудительной тяги. Его и реализует вентилятор-вытяжка. Для использования и туалета обычно предусматриваются небольшие настенные каналы, которые устраивают прямоугольный цилиндрический патрубок, обеспечивающий проход воздуха. Нагнетание свежих масс осуществляет вентилятор, который также может быть обеспечен фильтрами для предварительной очистки воздуха.

Устройство и принцип работы

Вытяжной вентилятор в ванную, оснащенный обратным клапаном, выглядит как довольно простое устройство, препятствие, препятствующее обратному проникновению воздуха из вентиляционного канала. Обратный клапан, как правило, изготавливают из пластика либо нержавейки. Они состоят из трех основных деталей — рамки двух створок-заслонов и штырька, на которых крепятся створки.

Кроме обратного клапана, бесшумный вентилятор состоит из следующих деталей: Воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы обратного клапана, несмотря на то, где он установлен, — в канализационной трубе или вентиляционной шахте — никоим образом не отличается. Он сделан так, что движение воды или воздуха (в зависимости от места установки) проходит только в одном направлении. При попытке направится обратно, воздух или вода будут перекрываться плотно закрытыми створками.

В действие створки входит непосредственно воздух, что естественно в момент включения вентилятора.Воздух вытягивается до тех пор, пока не отключится вентилятор. Как только это происходит, створки захлопываются и преграждают воздух, обратный путь.

А теперь вкратце расскажем о некоторых особенностях устройства бесшумного вентилятора:

1. Конструкция двигателя обеспечивает наличие особых виброизолирующих элементов, которые поглощают вибрации, являющиеся основным шумом.
2. Производители очень основательно подходят к внешнему облику вентилятора.Воздухозаборная решетка имеет обтекаемую форму. Кроме этого, немаловажную роль играет и сам материал, из которого изготовлена ​​решетка, от которого зависит сопротивление воздуха.
3. Бесшумная работа основывается также на другие модели подшипников. Кроме шумопоглощения, они имеют большую надежность и не нуждаются в дополнительном уходе (в частности, в смазке).

Как выбрать вентилятор для ванной?

В наши дни на рынке достаточно много моделей для вентиляции воздуха, как отечественных, так и иностранных производителей.На что в первую очередь нужно обратить внимание при покупке вытяжного вентилятора? Данными характеристиками являются производительность, экономичность и комфортность при эксплуатации.

1. Производительность. Для определения производительности вентилятора для ванной комнаты, нужно знать объем помещения и показатель воздухообмена. Он определяется санитарными нормами и зависит от типа и назначения помещения. Для ванных это значение равняется 6-8. Для подсчета производительности вытяжного вентилятора нужно умножить объем помещения на показатель воздухообмена.
2. Экономичность. Вместе с обычными моделями, которые состоят из лопастей и выключателя, вместе можно встретить модели, оснащенные дополнительными функциями, которые позволяют уменьшить расход электроэнергии. Самые распространенные являются наличие датчиков движения и других, встречаются также модели оборудованные таймером.
3. Датчик влаж. Включение и выключение вентилятора, оборудованного этим датчиком, зависит от уровня окружающей среды. Вентилятор начинает работу, когда он падает до установленного значения.Такие модели являются наиболее предпочтительными, если есть цель экономить расход электроэнергии.
4. Датчик движения. Данные модели позволяют экономить электричество, так как реагируют на движение в помещении. То есть они запускаются в работе только в тот момент, когда в ванной или туалете кто-то есть, и выключаются, когда там ни кого нет. К недостаткам таких моделей можно отнести возможность отключения непроизвольного движения, из-за того, что в санузле «по мнению» датчика интенсивного движения.
5. Таймер. Наиболее рациональным решением проблемы экономии электроэнергии и вентиляции помещения является вентилятор с таймером. Данный вентилятор автоматически начинает работать в определенное время, и выключается через заданное время. Время работы зависит от санузла и интенсивности его использования.
6. Комфортность во время эксплуатации. Зависит от уровня создаваемого шума во время работы. Совершенно бесшумных вентиляторов не бывает. Но создаваемый звук современными моделями не создается дискомфорта.Так как он не больше 35 децибел.
7. Производительность. Наиболее известными производителями являются: Vents, Maico, Soler & Palau, Helios. Они изготавливают модели с низким уровнем шума при работе и долговременным сроком службы.

Как установить вентилятор для ванной с обратным клапаном?

Есть два типа вентиляторов для ванных: осевые и канальные.

1. Осевой вентилятор представляет из себя небольшой пропеллер с лопастями за установку затягивания влажным воздухом и выводить его таким образом в шахту.Эти устройства подходят для санузлов небольшого объема (до 15 м3), которые не связаны одной шахтой с другими помещениями. Они позволяют обеспечить хорошую вентиляцию, и при этом достаточно дешевы. Единственным недостатком можно считать то, что они более шумные по сравнению с канонами.
2. Канальный вытяжной вентилятор является более совершенным механизмом, который представляет собой турбину с улиткой, размещенной в пластиковом корпусе. Этот вентилятор активно засасывает внутрь воздух, хорошо и качественно проветривая помещение, предназначается для ванных комнат, чей объем более 15 м3, совмещенных санузлов или при забитых каналах естественной вентиляции.Вентиляторы канальные с обратным клапаном для высокой высокой надежностью, производительностью и низким уровнем шума во время работы. Единственный недостаток этой одели — довольно высокая цена.

В промышленных помещениях, обычно устанавливают третий тип вентиляторов с обратным клапаном — радиальные. Это крупногабаритные модели со спиралевидной решеткой.

Монтаж вентилятора с обратным клапаном лучше всего осуществлять в воздуховодном канале вытяжки ванной комнаты либо на входе в вытяжной шлюз.Эти отверстия обычно находятся в стене или на потолке напротив входной двери. Накладная модель вентилятора с осевым механизмом должна закрепляться непосредственно перед вентиляционным отверстием.

В том случае если используется канальное вентиляционное устройство, его нужно вставить в отверстие и закрыть декоративной решеткой. Стоит что заметить канальный вентилятор обладает низким уровнем шума во время работы из-за того, что его двигатель сообщает в вентиляционном отверстии.

1. Питание к устройству нужно прокидывать от коробки, к которой подключена система освещения.
2. Провода, которые идут к вентилятору, необходимо скрыть в штробах или же под навесным потолком.
3. Для установки прибора уже готовое отверстие в стене. Пластиковый вентиляционный трубопровод вставить на одном уровне со стеной и укрепить штукатуркой, после чего прокинуть электропитание и установить вытяжку.
4. Вентиляционного патрубок можно заменить ПВХ трубой для канализации диаметром 100 мм.
5. С устройства нужно снять верхнюю крышку и смазать его заднюю часть жидкими гвоздями, после чего установить вентилятор, прижимая его заднюю часть к стене.
6. Обязательно установите вентиляционную решетку, прикрутив ее при помощи винтов или установив на защелки. Совет: решетку необходимо регулярно очищать от пыли.

Для того, чтобы запитать установленное устройство от электросети прокидывают кабель от ближайшей коробки. В этом случае необходимо соблюдение правил электроустановки для помещений с высоким уровнем, поместив кабель в специальный защитный канал и скрывая его за навесным потолком, настенными панелями или штукатуркой.

Бесшумный вытяжной вентилятор представляет собой простое, но, тем не менее, эффективное устройство, которое обеспечивает понижению уровня воздуха и увеличивает интенсивность воздухообмена, создавая тем самым более комфортные условия в ванной комнате. Современные модели этого устройства легко монтируются с высоким уровнем надежности при эксплуатации и оснащаются системами автоматического пуска и выключения, а сочетание практичности и эстетического внешнего вида позволяет вписаться в любой интерьер ванной комнаты.

Как установить вытяжку

Схема подключения конструкции

Часто вытяжка в частном доме в ванной или постройках, называемых сталинками, не может быть установлена ​​по причине наличия в ней газовой колонки. Это запрещено, так как колонка должна работать при достаточных объемах кислорода, вентилятор будет вытягивать его.

Перед монтажом нужно проверить, есть ли в помещении отверстие для вентиляции. Если оно есть, то прибор вставляют прямо в него.Но, если его нет, то проводят установку в стене или на потолке комнаты.

Нежелательно монтировать вытяжку при засоренных или слабо функционирующих вентиляционных шахтах. Если канал забит, то нужно провести его очистку. Это делают самостоятельно или обращаются в коммунальные службы.

При установке прибора на потолке или в стене, он должен быть на уровне не менее 200 мм от потолка и напротив или по диагонали от двери, чтобы получилось создать приток.

Если вентилятор монтируется в имеющееся отверстие, то нужно подобрать модель, подходящую по размеру.

Чтобы обеспечить наиболее эффективную работу вытяжки, необходимо установить подальше от смесителя.

Также следует позаботиться о том, как будет включаться вентилятор. Для этого можно сделать отдельный включатель или начать работать вместе с включением света в ванной комнате.

Вытяжка в частном доме через стену помещения обеспечит нормальный воздухообмен и позволит избежать неприятностей вроде грибка и плесени.

Если в комнате уже предусмотрен канал вентиляции, то процедура монтажа осуществляется таким образом:

1. Сначала проводят проверку работоспособности самой шахты.
2. Если она забита то выполняет ее прочистку. Если габариты устройства не входят в площадь отверстий, то его можно аккуратно увеличить зубилом и молотком.
3. Откручивают внешнюю решетку вентилятора и помещают прибор в отверстие вентиляционного канала. Для крепления используются саморезы или жидкие гвоздями.
4. Контролируют, чтобы прибор был плотно расположен в отверстии вентиляционного канала.
5. Накрывают решеткой и герметиком заделывают стыки между внешней решеткой и стеной.
6. Выполняют присоединение провода к электросети.

Чтобы вытяжка не только выполняла свои функции, но и вписывалась в комнату, ее следует подбирать в соответствии со стилем помещения.

Благодаря присутствию вытяжки в ванной или санузле, можно избежать того, что на стенах и металлических смесителях будет оседать конденсат и накапливаться неприятные запахи.Прибор обеспечит чистый воздух и сухость в помещении.

Правильная вентиляция в ванной комнате

Подсобные помещения в или квартире в силу ряда причин больше подвержены процессам конденсации, в них целесообразно установить дополнительные вентиляционные устройства. Ванная комната — одно из таких помещений, иная вентиляция приводит к появлению неприятных запахов и увеличению воздуха, что чревато оседанию конденсата на стенах, полу и потолке, который является благоприятной средой для грибков и бактерий.Правильная вентиляция в ванной комнате сохранит кафель и мебель от плесневого налета, продлит службу зеркал, устранит причины возникновения неприятных запахов.

Содержание

Простое вентилирование методом проветривания или с помощью пассивной вытяжной системы может оказаться эффективной эффективной. В многоэтажных домах, построенных более двадцати лет назад, они постепенно загрязняются и уже не справляются с возрастающими нагрузками.

Появление плесени на поверхности кафеля в ванной свидетельствует о недостаточной вентиляции

Избежать неприятностей вроде затхлого запаха и плесени на стенах поможет принудительная вентиляция, которая будет использовать влажный воздух из ванной в общий воздуховод и препятствовать его возвращению в помещение.

Недостаточное вентилирование корректируется через территорию. Первый, самый простой, не требующий никаких материальных и физических затрат — это открытая дверь, которая требует постоянной смене воздуха в помещении. Этот способ оправдывает себя в случаях, когда эстетическая составляющая жилого помещения не является определяющей. Если хозяевам все равно, что ванная выставлена ​​на всеобщее обозрение, то этот способ — идеальный. Второй способ подходит тем, кто уже осознал наличие проблемы, но не готов к радикальному решению, заключается в расширении щели под дверью.Увеличение дверной щели всего на 2 см вполне способно решить проблему вентиляции небольшой комнаты.

Самый лучший способ — это установка компактного электрического вентилятора, который справится со своей помощью даже если в нечищеной годми системе остался всего лишь небольшой просвет. Для этой цели используют настенные осевые вентиляторы. При выборе такого устройства в первую очередь стоит обращать внимание на:

• Безопасность, это электрический прибор, ванная — помещение с повышенной влажностью, следовательно, защита от попадания воды или пара должна быть максимальной.
• Уровень шума, который может раздражать жильцов квартиры. Можно установить шумоглушитель, а если этого недостаточно, внутри воздуховода установить шумоизоляционные материалы;
• Мощность устройства должна оптимально соотноситься с размерами помещения и пользователей. Если мощности недостаточно, то установка теряет всякий смысл.

Важно! Перед тем как сделать вентиляцию, нужно определить мощность вентилятора. Расчет производится по формуле 6V или 8V, где V — объем комнаты, а 6 и 8 — коэффициенты, количеству людей.Коэффициент 8 в расчетах в случае, если ванная пользуется более 3-х человек.

Вентиляция может быть подключена к включенному свету и в этом случае работать она будет только тогда, когда это действительно необходимо. Однако не все приходят в восторг, когда пребывание в туалете или ванной сопровождается шумом. В этой ситуации лучше всего сделать для вытяжки автономный выключатель и использовать ее тогда, когда ее работа не будет никому мешать.

И пассивная, и принудительная вытяжная вентиляция располагаться:

• На как можно большей высоте, желательно прямо под потолком;
• Дальше от свежего воздуха (в идеале — на противоположной стороне), иначе будет обеспечена только местная вентиляция, практически не анализивающая других частей ванной комнаты;
• Вентилятор нужно установить подальше от источников воды, чтобы избежать короткого замыкания.

Неправильно установленная вентиляция — большая часть воздушного потока остается вне зоны, а направляется через дверь, направляется к вентиляционному отверстию

Монтаж не связан с дополнительными трудностями, однако об установке вентилятора лучше подумать заблаговременно. В таком случае есть возможность скрыть провода внутри стен во время проведения ремонтных работ. Если работы уже завершены, а вытяжка не была установлена, то все время до следующего ремонта ванную будет «украшать» проводка, ведущая к вентилятору.

ляция в частном доме должна быть создана в проекте: обычно в ванной, туалете и располагаются скрытые вентиляционные шахты, укомплектованные на входе декоративными решетками. Если санузел в частном доме расположен на первом этаже, то можно обойтись естественной конвекцией. Однако все чаще в частных домах делает несколько в частном доме.

Из деревянного дома влажный и теплый воздух должен удаляться как можно быстрее, пока он не оказывает других негативных воздействий на дерево

Вытяжка в ванной деревянного строения испытывает серьезные дополнительные нагрузки из-за материала материала, поэтому к ней предъявляются совсем требования.
